Rittal 9783888 CS Toptec, anreihbar 800x1800x800 mm, mit Ausbruch content_copy

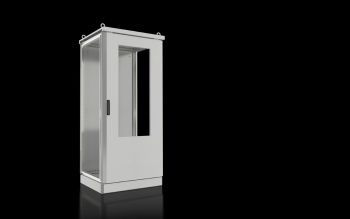

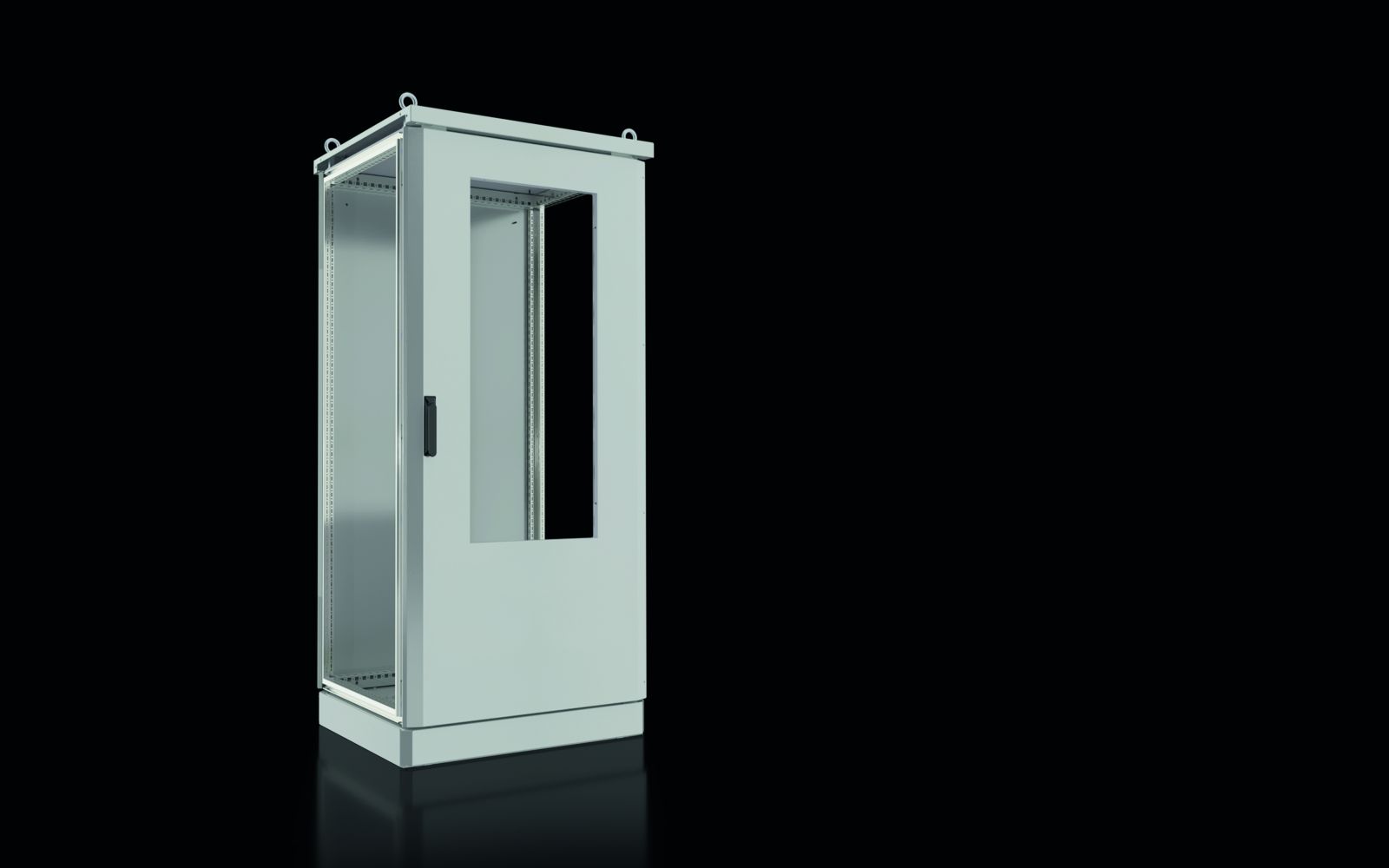

Das Rittal CS Toptec, anreihbar (Typ CS 9783888) ist ein doppelwandiges Outdoorgehäuse für den Einsatz im Außenbereich, ausgelegt für die Anreihung mehrerer Schränke. Es verfügt über die Abmessungen BHT 800x1800x800 mm und ist speziell für den Einbau eines Wandanbau-Kühlgeräts Blue e+ Outdoor im Leistungsbereich von 2 bis 5 kW konzipiert. Die Gesamthöhe beträgt 1.945 mm, wobei der 100 mm hohe Sockel und das 45 mm hohe Regendach die Gesamthöhe bestimmen. Das Gehäuse ist für den Einsatz in industriellen Umgebungen ausgelegt, wo eine hohe mechanische und klimatische Belastbarkeit erforderlich ist.

Einsatzbereiche
Das Gehäuse eignet sich für den Einsatz im Außenbereich, beispielsweise in der Prozessindustrie, bei Energieanlagen oder in der Automatisierungstechnik, wo Schaltschränke vor Witterungseinflüssen wie Regen, Staub und Sonneneinstrahlung geschützt werden müssen. Die doppelwandige Konstruktion sorgt für eine effiziente Wärmeisolierung und verhindert Luftkurzschlüsse zwischen den Wänden. Die integrierte Vorbereitung für ein Kühlgerät ermöglicht die Klimatisierung des Innenraums, um empfindliche elektronische Komponenten vor Überhitzung zu schützen.

Funktionen und Ausstattung im Detail
Das Gehäuse besteht aus einem Rahmen aus Edelstahl 1.4301 (AISI 304), der für hohe Korrosionsbeständigkeit sorgt. Die Flachteile, darunter Tür, Rückwand, Dach und Bodenbleche, sind aus Aluminium AlMg3 gefertigt und mit einer UV-beständigen, pulverbeschichteten Oberfläche in RAL 7035 versehen. Die doppelwandige Konstruktion ist vollständig geerdet, wobei die Außenwand auf die Innenwand aufgedoppelt ist, um eine sichere elektrische Verbindung zu gewährleisten. Die Fronttür ist mit einer 4-Punkt-Verriegelung ausgestattet, die eine sichere Verschließung gewährleistet. Der Verschluss wird durch einen Schwenkhebelgriff und einen Profilhalbzylinder mit der Schließung BJ20027 betätigt.

Technik verständlich erklärt
Die Schutzart IP 55 nach IEC 60 529 bedeutet, dass das Gehäuse staubdicht ist und gegen Wasserstrahlen aus jedem Winkel geschützt ist, was es für den Einsatz im Freien geeignet macht. Die Schutzart NEMA 3R und NEMA 12 ergänzen die Schutzkategorien und bestätigen die Eignung für Außenbereiche sowie für Umgebungen mit verschmutzter Luft. Der IK-Code IK10 garantiert einen hohen Schutz gegen mechanische Einwirkungen, wie zum Beispiel Schläge oder Stöße. Die Systemlochung im Rahmen mit 25 mm Abstand in Dach-, Boden- und Vertikalprofilen ermöglicht eine flexible Montage von Inneneinrichtungen. Die beiden Befestigungsebenen im Vertikalprofil bieten zusätzliche Montagemöglichkeiten.

Kompatibilität und Zubehör
Das Gehäuse ist für die Anreihung konzipiert und erfordert für den Aufbau eines Einzelschranks die Seitenwände für CS Toptec, anreihbar. Für den Verschluss des Ausbruchs ist ein Kühlgerät erforderlich, wobei passende Modelle wie das SK 3489.340 Blue e+ Wandanbau-Kühlgerät Outdoor 4550 W oder das SK 3486.330 mit 2000 W Leistung verfügbar sind. Weitere Zubehörteile umfassen Thermostate, Hygrostaten, Schaltschrank-Heizungen mit Lüfter, TS System-Chassis sowie Flanschplatten aus Kunststoff oder Metall. Das Anreihkit CS 9781000 ermöglicht die Verbindung mehrerer Schränke.

Montage und Installation
Das Gehäuse ist komplett vormontiert und wird mit einem Sockel geliefert, der mit verschraubten Flanschplatten und Blenden vorne und hinten ausgestattet ist. Die Montage erfolgt über die vorgegebenen Systemlöcher im Rahmen. Die Installation des Kühlgeräts erfolgt in den vorgesehenen Ausbruch im Gehäuse, wobei die Verschließung durch das Kühlgerät selbst erfolgt.

Vorteile im Betrieb
Die doppelwandige Konstruktion mit geerdeten Flachteilen sorgt für eine hohe elektrische Sicherheit und thermische Stabilität. Die pulverbeschichtete Oberfläche in RAL 7035 ist UV-beständig und widersteht langfristigen Witterungseinflüssen. Die 4-Punkt-Verriegelung bietet einen sicheren Verschluss, der gegen unbefugten Zugriff schützt. Die integrierte Vorbereitung für ein Kühlgerät ermöglicht eine kontrollierte Klimatisierung des Innenraums, was die Lebensdauer von elektronischen Komponenten verlängert. Die Anreihbarkeit ermöglicht eine flexible Erweiterung der Schaltschrankanlage ohne zusätzlichen Aufwand.

Allgemein
Ausführung	für Anreihung, Mit Ausbruch für Outdoorklimagerät 2 - 5 kW
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Anreihbares, doppelwandiges Outdoorgehäuse, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten
Breite	800 mm
Höhe	1.800 mm
Tiefe	800 mm
Abmessungen	Gesamthöhe: 1.945 mm, Regendach Höhe: 45 mm, Höhe Sockel: 100 mm
Anzahl Türen	1
Verschluss	Ausführung Verschluss: 4-Punkt-Verriegelung, Anzahl Verschlüsse: 1, Verschluss-Einsatz: BJ20027
Flanschplatte	Größe: 2, Anzahl: 2
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), Für den Aufbau eines Einzelschranks werden die Seitenwände für CS Toptec, anreihbar benötigt
Hinweis zur Artikel-Nr.	Zum Verschließen des Ausbruchs wird ein Klimagerät benötigt

---
