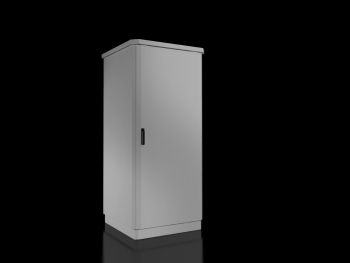

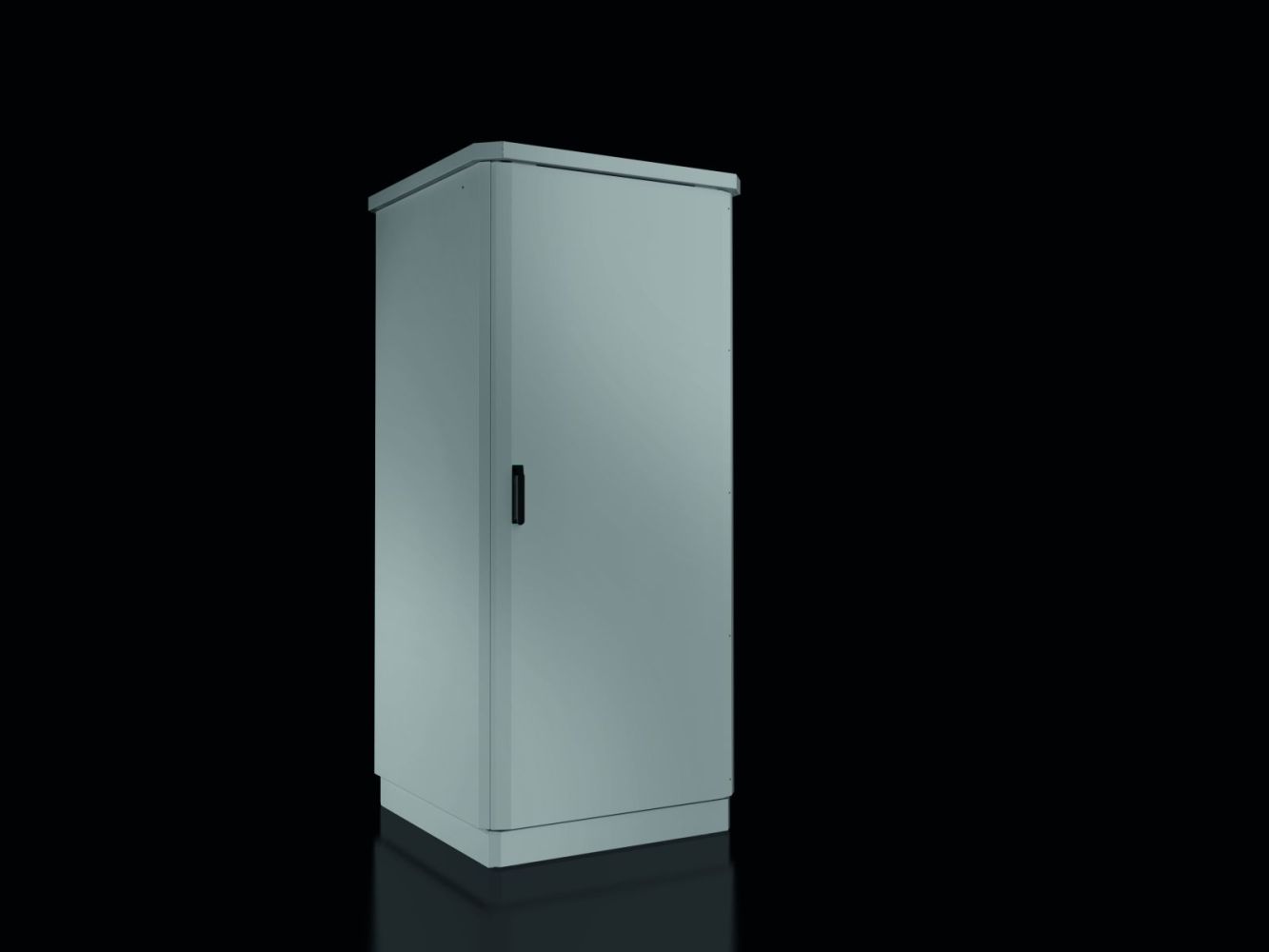

Rittal 9888500 Toptec BHT 800x1800x800 mm Outdoorgehäuse, Basis TS8 content_copy

Der Rittal CS 9888500 ist ein doppelwandiges Outdoorgehäuse der Baureihe CS Toptec, ausgelegt für den Einsatz im Außenbereich. Es verfügt über die Abmessungen Breite 800 mm, Höhe 1.800 mm und Tiefe 800 mm und ist als geschlossener Schrank konzipiert. Das Gehäuse wird komplett vormontiert geliefert und bietet einen TS 8 Rahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen, wodurch zwei Befestigungsebenen für den Innenausbau zur Verfügung stehen. Die Fronttür ist mit einer Türarretierung, einem Schwenkhebelgriff und einem Profilhalbzylinder ausgestattet, der mit der Schließung BJ20027 verbunden ist. Die Seitenwände, Rückwand und Tür sind vollständig nach außen aufgedoppelt, wodurch eine thermische Trennung zwischen Außen- und Innenwand erreicht wird. Alle Flachteile sind geerdet, wobei die Außenwand auf die Innenwand geerdet ist, was eine sichere elektrische Verbindung gewährleistet.

Einsatzbereiche
Das Gehäuse ist für den Einsatz im Außenbereich konzipiert, wo es Schutz vor Witterungseinflüssen wie Regen, Staub und mechanischen Einwirkungen bieten muss. Die Schutzart IP 55 nach IEC 60 529 schützt vor Staub und spritzendem Wasser aus beliebiger Richtung, was es für den Einsatz in industriellen Außenanlagen geeignet macht. Die Schutzart NEMA 3R und NEMA 12 ergänzt die Schutzfunktionen und deckt Anforderungen in nordamerikanischen Standards ab. Der IK-Code IK10 garantiert einen hohen Schutz gegen mechanische Einwirkungen, wie zum Beispiel Stöße oder Erschütterungen. Das Gehäuse ist mit einem 100 mm hohen Transportsockel ausgestattet, der eine sichere Befestigung und Montage ermöglicht. Das Regendach übersteht alle Seiten, wodurch eine effektive Abdeckung vor Niederschlägen gewährleistet ist.

Funktionen und Ausstattung im Detail
Das Gehäuse besteht aus einem Rahmen aus Edelstahl 1.4301 (AISI 304), der für hohe Korrosionsbeständigkeit sorgt. Die Flachteile, darunter Seitenwände, Rückwand, Tür und Sockelblenden, sind aus Aluminium AlMg3 gefertigt. Das Regendach ist ebenfalls aus Aluminium. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine langlebige und wetterfeste Beschichtung gewährleistet. Die vormontierte Ausführung umfasst alle notwendigen Komponenten: Fronttür mit 4-Punkt-Verschluss, Schwenkhebelgriff, Profilhalbzylinder, Schließung BJ20027, Seitenwände, Rückwand, Regendach und Sockel mit verschraubten Flanschplatten sowie verschraubten Blenden vorne und hinten. Die Flanschplatten haben die Abmessungen 340x150 mm und dienen der sicheren Befestigung des Gehäuses.

Technik verständlich erklärt
Die doppelwandige Konstruktion sorgt für eine thermische Trennung zwischen dem Innenraum und der Außenwelt, wodurch die Innentemperatur stabil gehalten werden kann. Die aufgedoppelten Flachteile sind geerdet, was eine sichere elektrische Verbindung und Schutz vor elektrostatischen Entladungen gewährleistet. Die 25 mm Systemlochung im TS 8 Rahmen ermöglicht eine flexible Montage von Baugruppen und Komponenten. Die Schutzart IP 55 bedeutet, dass das Gehäuse vor Staub und spritzendem Wasser geschützt ist, was es für den Einsatz in feuchten oder staubigen Umgebungen geeignet macht. Der IK-Code IK10 schützt vor mechanischen Einwirkungen, wie zum Beispiel Stößen oder Erschütterungen, die im industriellen Betrieb auftreten können.

Kompatibilität und Zubehör
Das Gehäuse ist als Basis für Projektlösungen im Außenbereich konzipiert. Es kann mit verschiedenen Zubehörteilen kombiniert werden, um spezifische Anforderungen zu erfüllen. Dazu gehören beispielsweise Thermostate, Hygrostaten, Schaltschrank-Heizungen mit Lüfter, TS System-Chassis für innere und äußere Ebene, sowie Betonsockel. Die CS Toptec Baureihe bietet auch Anreihungslösungen, die unter den Bestellnummern 9774.099 (Einzelaufstellung) und 9774.005 (Anreihung) angefragt werden können. Die Flanschplatten und Blenden sind bereits im Lieferumfang enthalten und ermöglichen eine sichere Befestigung des Gehäuses.

Montage und Installation
Das Gehäuse wird komplett vormontiert geliefert, was die Montage vor Ort vereinfacht. Die vormontierten Flanschplatten und Blenden ermöglichen eine sichere Befestigung an der gewünschten Stelle. Die 25 mm Systemlochung im TS 8 Rahmen bietet eine flexible Montage von Baugruppen und Komponenten. Die Schwenkhebelgriffe und die Schließung BJ20027 sorgen für eine sichere und bequeme Bedienung der Tür. Die doppelwandige Konstruktion und die aufgedoppelten Flachteile erleichtern die Montage und sorgen für eine stabile und sichere Installation.

Vorteile im Betrieb
Das Gehäuse bietet einen hohen Schutz vor Witterungseinflüssen und mechanischen Einwirkungen, was eine lange Lebensdauer und geringe Wartungsfrequenz gewährleistet. Die doppelwandige Konstruktion sorgt für eine stabile Innentemperatur, was die Zuverlässigkeit der darin installierten elektronischen Komponenten erhöht. Die vormontierte Ausführung reduziert die Montagezeit vor Ort und minimiert Fehlerquellen. Die Verwendung von Edelstahl und Aluminium sorgt für hohe Korrosionsbeständigkeit, was besonders im Außenbereich von Vorteil ist. Die UV-beständige Pulverbeschichtung in RAL 7035 gewährleistet eine langlebige und wetterfeste Oberfläche.

Allgemein
Ausführung	Ohne Ausbruch
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Doppelwandiges Outdoorgehäuse, komplett vormontiert, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Seitenwände links und rechts, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten
Breite	800 mm
Höhe	1.800 mm
Tiefe	800 mm
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), CS Toptec ist die Basis für Projektlösungen im Bereich Outdoor. Diese können Sie unter diesen Bestellnummern anfragen: Für Einzelaufstellungen: 9774.099, für Anreihung: 9774.005
Grundmaterial	Aluminium

---
