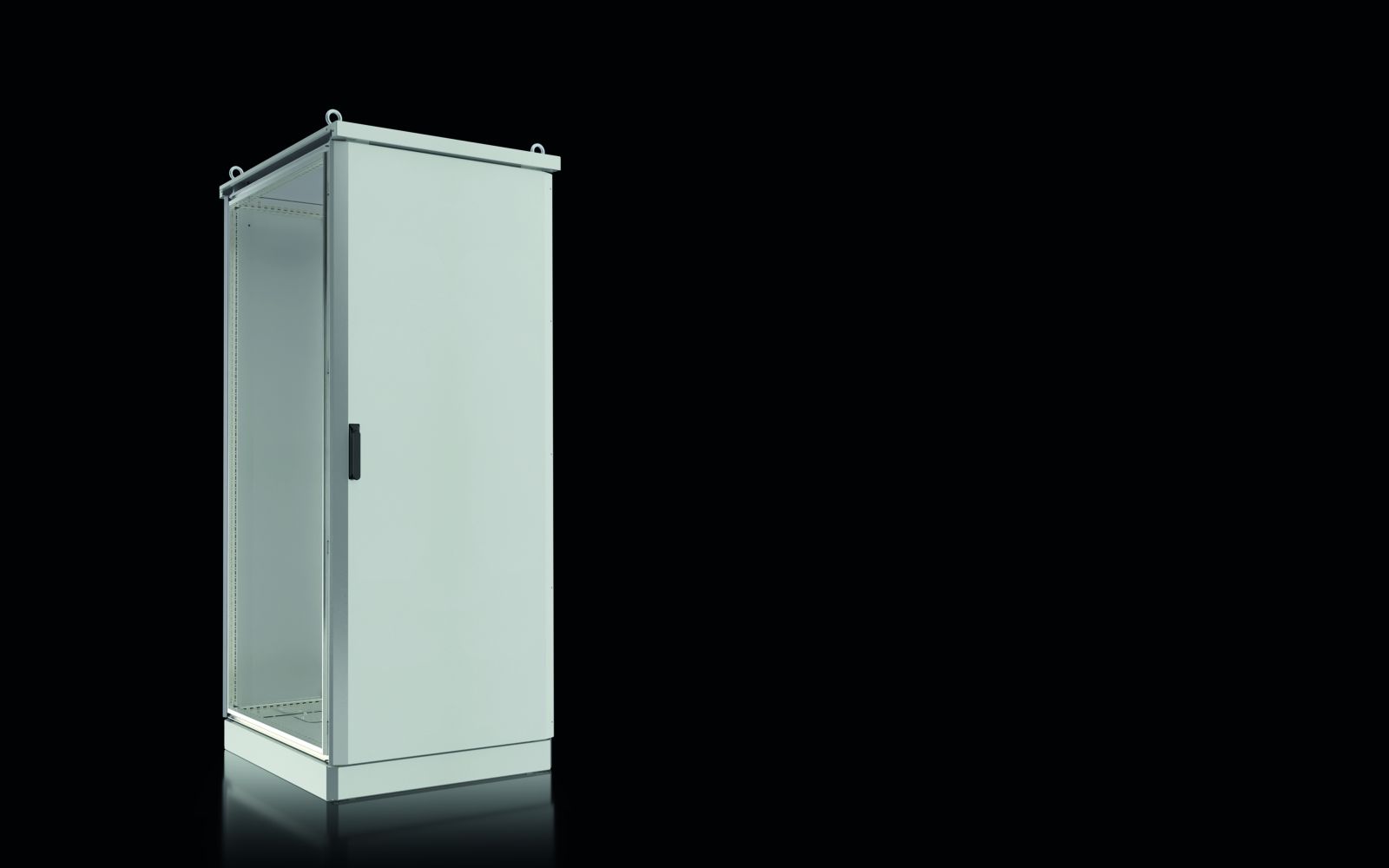

Rittal 9781888 CS Toptec, anreihbar, BHT: 800x1800x600 mm content_copy

Das Rittal CS Toptec, anreihbar (Typ CS 9781888) ist ein doppelwandiges Outdoorgehäuse für den Einsatz im industriellen Umfeld, insbesondere in Außenbereichen. Es ist für die Anreihung konzipiert und bietet eine robuste, wetterfeste Abdeckung für elektrische und elektronische Komponenten. Das Gehäuse verfügt über eine Gesamthöhe von 1.945 mm, wobei die eigentliche Schrankhöhe 1.800 mm beträgt, eine Breite von 800 mm und eine Tiefe von 800 mm. Der Sockel hat eine Höhe von 100 mm und sorgt für einen stabilen Stand. Das Regendach mit einer Höhe von 45 mm schützt die Oberseite des Schranks vor Niederschlägen.

Einsatzbereiche
Das Gehäuse ist für den Einsatz im Außenbereich ausgelegt und eignet sich für industrielle Anlagen, wie z. B. in der Fertigung, Energieversorgung oder im Maschinenbau. Die doppelwandige Konstruktion sorgt für eine gute Wärme- und Schallisolierung. Die Schutzart IP 55 nach IEC 60 529 gewährleistet Schutz gegen Staub und spritzendes Wasser, was es für den Einsatz unter freiem Himmel geeignet macht. Die Schutzart NEMA 3R und NEMA 12 ergänzen die Eignung für industrielle Umgebungen. Der IK-Code IK10 bedeutet, dass das Gehäuse gegen mechanische Einwirkungen wie Stöße oder Erschütterungen bis zu einem bestimmten Grad geschützt ist.

Funktionen und Ausstattung im Detail
Das Gehäuse besteht aus einem Rahmen aus Edelstahl 1.4301 (AISI 304), der für hohe Korrosionsbeständigkeit sorgt. Die Flachteile, einschließlich Tür, Rückwand, Bodenbleche und Regendach, sind aus Aluminium AlMg3 gefertigt. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine lange Haltbarkeit und Witterungsbeständigkeit gewährleistet. Alle Flachteile sind aufgedoppelt und geerdet, wobei die Außenwand auf die Innenwand aufgelegt ist, um eine bessere Schutzfunktion und Erdung zu gewährleisten.

Technik verständlich erklärt
Der Schrankrahmen bietet eine 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen mit zwei Befestigungsebenen, was eine flexible Montage von Inneneinrichtungen ermöglicht. Die Fronttür ist mit einer Türarretierung, einem Schwenkhebelgriff und einem Profilhalbzylinder ausgestattet. Die Schließung BJ20027 sorgt für eine sichere Verschließung. Die Tür verfügt über eine 4-Punkt-Verriegelung, die eine hohe Sicherheit bietet. Die Türanschlag ist standardmäßig rechts, kann aber auf links umgestellt werden. Der Sockel ist mit zwei verschraubten Flanschplatten (Größe 2) ausgestattet, die eine sichere Befestigung ermöglichen.

Kompatibilität und Zubehör
Für den Aufbau eines Einzelschranks sind zusätzliche Seitenwände für CS Toptec, anreihbar erforderlich. Passendes Zubehör umfasst unter anderem Thermostate, Hygrostaten, Schaltschrank-Heizungen mit Lüfter, TS System-Chassis für innere und äußere Ebene, CS Betonsockel, Anreihkits, sowie verschiedene Flanschplatten aus Kunststoff oder Metall. Diese Komponenten können zur Anpassung an spezifische Anforderungen wie Temperaturregelung, zusätzliche Montageflächen oder Befestigungsmöglichkeiten verwendet werden.

Montage und Installation
Die Montage erfolgt über den integrierten Schrankrahmen mit Systemlochung. Die Flanschplatten am Sockel ermöglichen eine sichere Befestigung am Untergrund. Die Tür kann je nach Bedarf auf links oder rechts umgestellt werden. Die doppelwandige Konstruktion erfordert keine zusätzlichen Isoliermaßnahmen, da die Wärme- und Schallisolierung bereits integriert ist.

Vorteile im Betrieb
Das Gehäuse bietet eine hohe mechanische Stabilität und Witterungsbeständigkeit. Die doppelwandige Konstruktion sorgt für eine gute thermische Isolierung, was die Betriebssicherheit der darin installierten Geräte erhöht. Die integrierte 4-Punkt-Verriegelung und die robuste Türkonstruktion gewährleisten einen hohen Sicherheitsstandard. Die pulverbeschichtete Oberfläche in RAL 7035 ist langlebig und widerstandsfähig gegen UV-Strahlung und Witterungseinflüsse. Die Anreihbarkeit ermöglicht eine flexible Erweiterung der Anlage.

Allgemein
Ausführung	für Anreihung, Ohne Ausbruch
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Anreihbares, doppelwandiges Outdoorgehäuse, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten, Türanschlag rechts, auf links wechselbar
Breite	800 mm
Höhe	1.800 mm
Tiefe	800 mm
Abmessungen	Gesamthöhe: 1.945 mm, Regendach Höhe: 45 mm, Höhe Sockel: 100 mm
Anzahl Türen	1
Verschluss	Ausführung Verschluss: 4-Punkt-Verriegelung, Anzahl Verschlüsse: 1, Verschluss-Einsatz: BJ20027
Flanschplatte	Größe: 2, Anzahl: 2
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), Für den Aufbau eines Einzelschranks werden die Seitenwände für CS Toptec, anreihbar benötigt

---
