Rittal 9781868 CS Toptec, anreihbar, BHT: 800x1600x800 mm content_copy

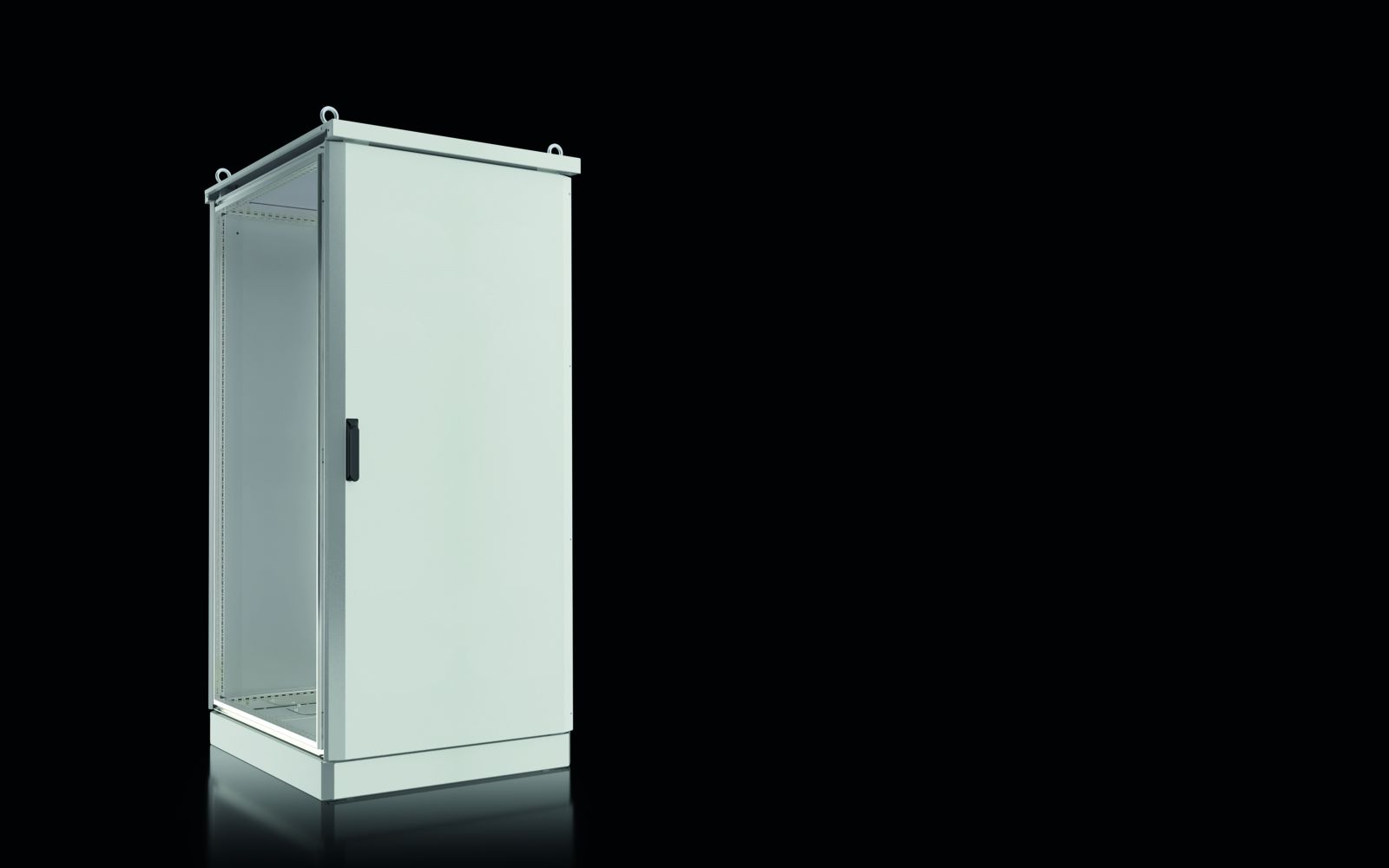

Das Rittal CS Toptec, anreihbar, Typ CS 9781868, ist ein doppelwandiges Outdoorgehäuse für den Einsatz im Außenbereich, ausgelegt für die Anreihung mit weiteren Schränken. Es verfügt über die Abmessungen Breite 800 mm, Höhe 1.600 mm und Tiefe 800 mm, wobei die Gesamthöhe inklusive Regendach 1.745 mm beträgt. Das Gehäuse ist aus Edelstahl 1.4301 (AISI 304) für den Rahmen sowie Aluminium AlMg3 für die Flachteile und Sockelblenden gefertigt. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine hohe beständigkeit gegen Witterungseinflüsse gewährleistet.

Einsatzbereiche
Das Gehäuse ist für den Einsatz im Außenbereich konzipiert, wo Schutz vor Staub, Spritzwasser und mechanischen Einwirkungen erforderlich ist. Die Schutzart IP 55 nach IEC 60 529 sowie die NEMA-Klassifizierung NEMA 3R und NEMA 12 machen es geeignet für industrielle Anwendungen im Freien, beispielsweise in der Energieversorgung, der Verkehrsinfrastruktur oder der Automatisierungstechnik. Die IK10-Bewertung nach IEC 62 262 schützt vor mechanischen Einwirkungen wie Stößen oder Erschütterungen.

Funktionen und Ausstattung im Detail
Das Gehäuse ist mit einem 100 mm hohen Sockel ausgestattet, der eine stabile Montage ermöglicht. Der Sockel verfügt über verschraubte Flanschplatten und Blenden vorne und hinten, wodurch eine sichere Befestigung von Kabeldurchführungen und eine optisch einheitliche Frontgestaltung erreicht wird. Die Fronttür ist mit einer Türarretierung, einem Schwenkhebelgriff und einem Profilhalbzylinder ausgestattet, der mit der Schließung BJ20027 kompatibel ist. Die Tür ist standardmäßig rechts anschlagend, kann aber auf links umgestellt werden. Die 4-Punkt-Verriegelung gewährleistet eine sichere Verschließung.

Technik verständlich erklärt
Die doppelwandige Konstruktion mit aufgedoppelten und geerdeten Flachteilen (Außenwand auf Innenwand) sorgt für eine effektive Wärmedämmung und elektromagnetische Abschirmung. Der komplette Schrankrahmen bietet eine 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen mit zwei Befestigungsebenen, was eine flexible und schnelle Montage von Inneneinrichtungen wie Schaltschränken, Steuerungen oder Netzwerkeinheiten ermöglicht. Die Regendachkonstruktion schützt das Gehäuse vor Niederschlägen und sorgt für eine nahtlose Anreihung mit anderen Schränken.

Kompatibilität und Zubehör
Zur Nutzung als Einzelschrank sind zusätzliche Seitenwände für das CS Toptec, anreihbar, erforderlich. Passendes Zubehör umfasst beispielsweise Thermostate, Hygrostaten, Schaltschrank-Heizungen mit Lüfter, TS System-Chassis für innere und äußere Ebene, Betonsockel, Anreihkits sowie verschiedene Flanschplatten. Diese Komponenten ermöglichen eine individuelle Anpassung an spezifische Anforderungen wie Temperaturregelung, Kabelverbindung oder Erweiterung der Montagefläche.

Montage und Installation
Die Montage erfolgt über den integrierten Schrankrahmen mit Systemlochung, wodurch Bauteile schnell und präzise positioniert werden können. Die Flanschplatten am Sockel erleichtern die Befestigung an Fundamenten oder Betonplatten. Die Anreihung erfolgt nahtlos durch das integrierte Regendach, wodurch eine geschlossene, wetterfeste Reihe von Schränken entsteht. Die Türanschlagrichtung ist wechselbar, was bei der Planung von Anlagen flexibel gestaltet werden kann.

Vorteile im Betrieb
Das Gehäuse bietet eine hohe mechanische Stabilität und Witterungsbeständigkeit, was die Lebensdauer und Zuverlässigkeit der darin installierten Geräte erhöht. Die doppelwandige Konstruktion sorgt für eine gute thermische Isolierung, wodurch die Innentemperatur stabil gehalten wird. Die integrierte Systemlochung und die vormontierten Befestigungselemente reduzieren die Montagezeit und erhöhen die Effizienz bei der Installation. Die Verwendung von Edelstahl und Aluminium gewährleistet eine hohe Korrosionsbeständigkeit, insbesondere in feuchten oder salzhaltigen Umgebungen.

Allgemein
Ausführung	für Anreihung, Ohne Ausbruch
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Anreihbares, doppelwandiges Outdoorgehäuse, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten, Türanschlag rechts, auf links wechselbar
Breite	800 mm
Höhe	1.600 mm
Tiefe	800 mm
Abmessungen	Gesamthöhe: 1.745 mm, Regendach Höhe: 45 mm, Höhe Sockel: 100 mm
Anzahl Türen	1
Verschluss	Ausführung Verschluss: 4-Punkt-Verriegelung, Anzahl Verschlüsse: 1, Verschluss-Einsatz: BJ20027
Flanschplatte	Größe: 2, Anzahl: 2
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), Für den Aufbau eines Einzelschranks werden die Seitenwände für CS Toptec, anreihbar benötigt

---
