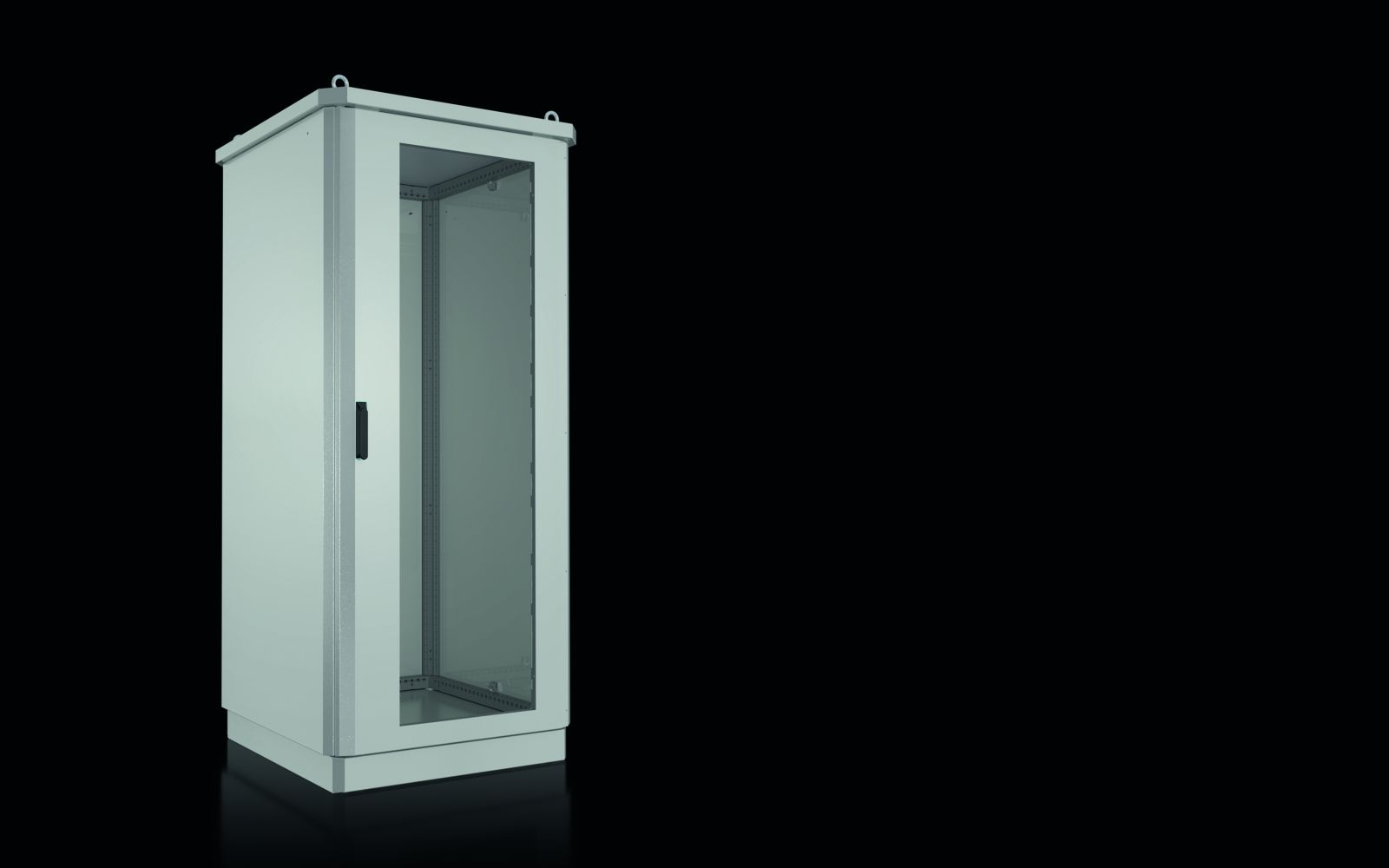

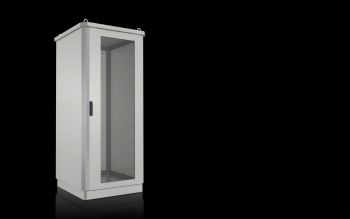

Rittal 9888560 Toptec 800x1800x800 mm Outdoorgehäuse, Basis TS8, mit content_copy

Das Rittal CS 9888560 ist ein doppelwandiges Outdoorgehäuse der CS Toptec-Serie, ausgelegt für den Einsatz im Außenbereich. Es verfügt über die Abmessungen Breite 800 mm, Höhe 1.800 mm und Tiefe 800 mm und ist speziell für die Montage von Outdoor-Klimageräten mit einer Leistung von 2 bis 5 kW konzipiert. Die Ausführung mit einem Ausbruch ermöglicht die Integration eines Kühlgeräts, wobei zur Verschließung des Ausbruchs ein entsprechendes Klimagerät erforderlich ist. Das Gehäuse ist komplett vormontiert und bietet einen TS 8 Rahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen, wodurch zwei Befestigungsebenen für den Innenausbau zur Verfügung stehen.

Einsatzbereiche
Das Gehäuse ist für den Einsatz in industriellen und technischen Außenanlagen konzipiert, wo eine hohe mechanische und klimatische Belastbarkeit gefordert ist. Es eignet sich beispielsweise für den Einsatz in der Energieversorgung, der Prozessautomatisierung oder der Telekommunikation, wo Schaltschränke im Freien installiert werden müssen. Die doppelwandige Konstruktion mit aufgedoppelten Flachteilen (Außenwand auf Innenwand) verhindert Luftkurzschlüsse und sorgt für eine effiziente Wärmeabfuhr. Die integrierte Tür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder mit der Schließung BJ20027 gewährleistet einen sicheren Zugang.

Funktionen und Ausstattung im Detail
Das Gehäuse besteht aus einem Rahmen aus Edelstahl 1.4301 (AISI 304), während die Flachteile, Sockelblenden und das Regendach aus Aluminium AlMg3 gefertigt sind. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035. Die Fronttür ist mit einem 4-Punkt-Verschluss ausgestattet, der eine sichere Schließung gewährleistet. Die Seitenwände, Rückwand und Tür sind komplett nach außen aufgedoppelt und geerdet, was die elektrische Sicherheit erhöht. Das Regendach übersteht alle Seiten, um Niederschlag abzuleiten, und der Sockel verfügt über verschraubte Flanschplatten sowie verschraubte Blenden vorne und hinten.

Technik verständlich erklärt
Die Schutzart IP 55 nach IEC 60 529 schützt das Gehäuse vor Staub und spritzendem Wasser, was es für den Einsatz im Freien geeignet macht. Die Schutzart NEMA 3R und NEMA 12 ergänzen die Schutzkategorien und bestätigen die Eignung für feuchte und staubbelastete Umgebungen. Der IK-Code IK10 garantiert einen hohen mechanischen Schutz gegen Schläge. Die doppelwandige Konstruktion mit geerdeten Flachteilen sorgt für eine thermische und elektrische Isolation, wodurch die Innenraumtemperatur stabil gehalten und die Gefahr von Kurzschlüssen minimiert wird. Das 100 mm hohe Transportsockel ermöglicht eine sichere Beförderung und Montage.

Kompatibilität und Zubehör
Das Gehäuse ist mit einem Ausbruch für Outdoor-Klimageräte ausgestattet, die in der Leistungsklasse 2 bis 5 kW liegen. Kompatible Kühlgeräte umfassen beispielsweise die Modelle SK 3489.340 (4550 W), SK 3488.340 (3700 W), SK 3486.330 (2000 W) und SK 3487.330 (2500 W) aus der Blue e+ Serie. Zusätzlich können Thermostate, Hygrostaten sowie TS System-Chassis für innere und äußere Ebene verwendet werden, um die Klimatisierung und den Innenausbau zu optimieren. Ein Betonsockel (CS 9765183) oder Kunststoff-Flanschplatten (z. B. 2562300) können zur Montage und Stabilisierung ergänzt werden.

Montage und Installation
Das Gehäuse ist komplett vormontiert und kann direkt am Einsatzort installiert werden. Die 25 mm Systemlochung im TS 8 Rahmen ermöglicht eine flexible Befestigung von Schaltschränken, Geräten und Kabelkanälen. Die verschraubten Flanschplatten am Sockel erleichtern die Befestigung am Untergrund. Die vormontierte Tür mit Schwenkhebelgriff und Profilhalbzylinder sorgt für einen sicheren und bequemen Zugang. Die integrierte Türarretierung verhindert ein unbeabsichtigtes Öffnen.

Vorteile im Betrieb
Die doppelwandige Konstruktion mit geerdeten Flachteilen sorgt für eine hohe mechanische Stabilität und thermische Isolation. Die Schutzarten IP 55, NEMA 3R und NEMA 12 sowie der IK-Code IK10 gewährleisten einen zuverlässigen Betrieb unter rauen Umgebungsbedingungen. Die vormontierte Ausführung reduziert die Montagezeit am Einsatzort. Die integrierte Tür mit 4-Punkt-Verschluss und Profilhalbzylinder bietet einen hohen Sicherheitsstandard. Das Gehäuse ist als Basis für Projektlösungen im Outdoor-Bereich konzipiert und kann für Einzelaufstellungen (Bestellnummer 9774.099) oder Anreihungen (Bestellnummer 9774.005) erweitert werden.

Allgemein
Ausführung	Mit Ausbruch für Outdoorklimagerät 2 - 5 kW
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Doppelwandiges Outdoorgehäuse, komplett vormontiert, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Seitenwände links und rechts, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten
Breite	800 mm
Höhe	1.800 mm
Tiefe	800 mm
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), CS Toptec ist die Basis für Projektlösungen im Bereich Outdoor. Diese können Sie unter diesen Bestellnummern anfragen: Für Einzelaufstellungen: 9774.099, für Anreihung: 9774.005
Hinweis zur Artikel-Nr.	Zum Verschließen des Ausbruchs wird ein Klimagerät benötigt
Grundmaterial	Aluminium

---
