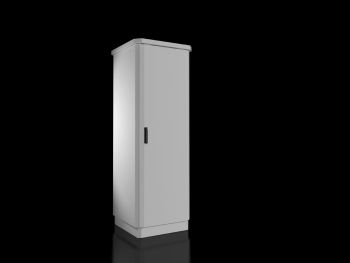

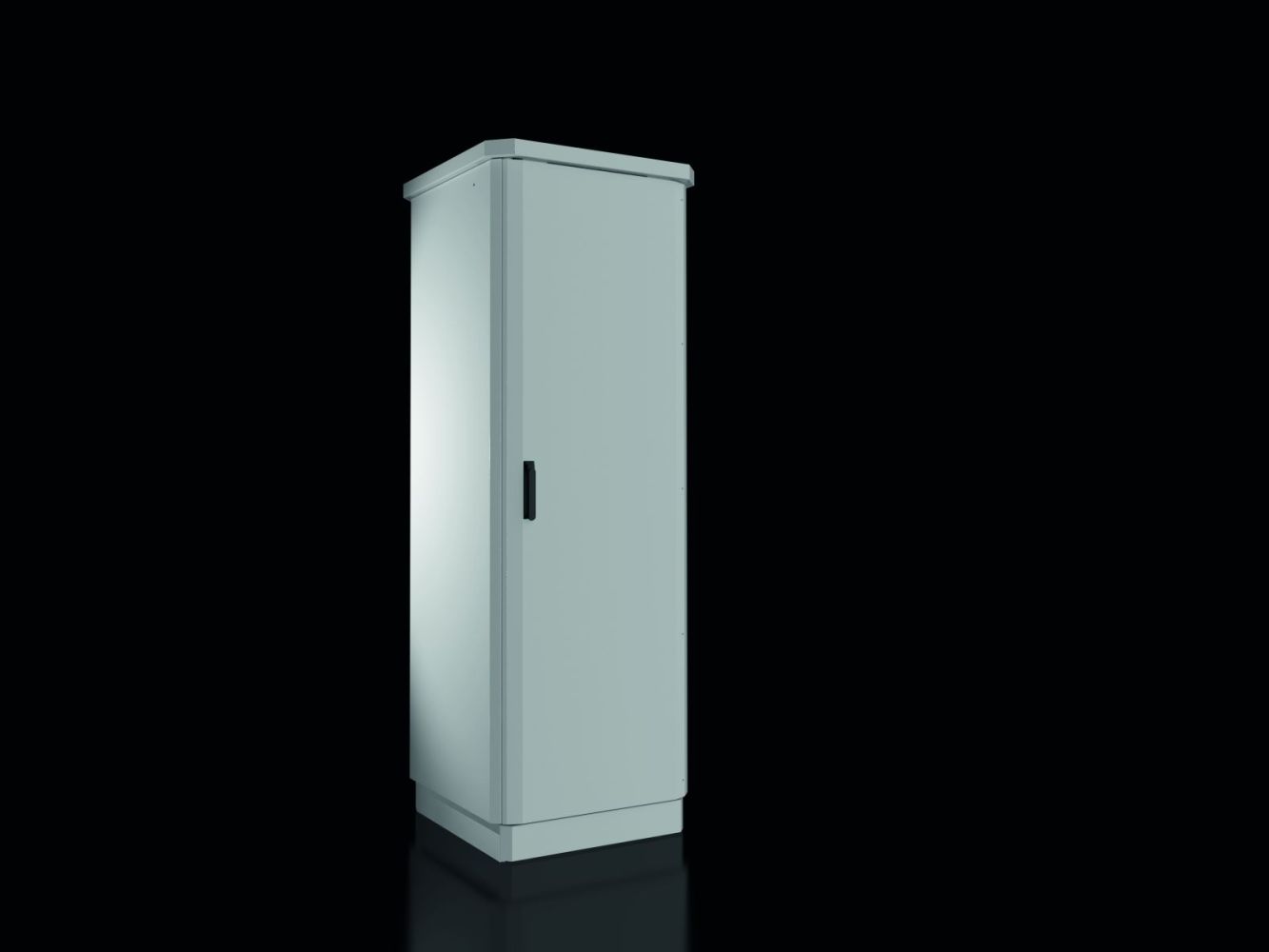

Rittal 9774510 Toptec BHT 600x1800x600 mm Outdoorgehäuse, Basis TS8 content_copy

Der Rittal CS 9774510 ist ein doppelwandiges Outdoorgehäuse aus der CS Toptec-Serie, ausgelegt für den Einsatz im Außenbereich. Es verfügt über die Abmessungen Breite 600 mm, Höhe 1.800 mm und Tiefe 600 mm und ist als geschlossener Schrank konzipiert. Das Gehäuse wird komplett vormontiert geliefert und bietet einen TS 8-Rahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen, wodurch zwei Befestigungsebenen für den Innenausbau zur Verfügung stehen. Die Fronttür ist mit einer Türarretierung, einem Schwenkhebelgriff und einem Profilhalbzylinder ausgestattet, der mit der Schließung BJ20027 kompatibel ist. Die Seitenwände, Rückwand und Tür sind vollständig nach außen aufgedoppelt, wodurch eine thermische Trennung zwischen Außen- und Innenwand erreicht wird. Alle Flachteile sind geerdet, wobei die Außenwand auf die Innenwand geerdet ist, was eine sichere elektrische Verbindung gewährleistet.

Einsatzbereiche
Das Gehäuse ist für den Einsatz im Außenbereich konzipiert und eignet sich für Anwendungen, bei denen Schutz vor Witterungseinflüssen, Staub und mechanischen Einwirkungen erforderlich ist. Die Schutzart IP 55 nach IEC 60 529 gewährleistet Schutz gegen Staub und spritzendes Wasser aus allen Richtungen. Die NEMA-Schutzarten NEMA 3R und NEMA 12 ergänzen die Schutzfunktionen, wobei NEMA 3R für den Schutz vor Regen, Sonneneinstrahlung und fallendem Schmutz steht, und NEMA 12 für den Schutz vor staub- und spritzwasserbelasteten Umgebungen. Der IK-Code IK10 garantiert einen hohen Schutz gegen mechanische Einwirkungen, wie z. B. Stöße oder Erschütterungen. Das Gehäuse ist mit einem 100 mm hohen Transportsockel ausgestattet, der eine stabile Aufstellung ermöglicht, und verfügt über ein allseitig überstehendes Regendach, das Niederschlag abweist.

Funktionen und Ausstattung im Detail
Das Gehäuse besteht aus einem Rahmen aus Edelstahl 1.4301 (AISI 304), der für hohe Korrosionsbeständigkeit sorgt. Die Flachteile sowie die Sockelblenden sind aus Aluminium AlMg3 gefertigt, was eine gute Wärmeableitung und Leichtbauweise ermöglicht. Das Regendach ist ebenfalls aus Aluminium. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine langlebige und wetterfeste Beschichtung gewährleistet. Die vormontierte Ausführung umfasst die Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, die Seitenwände links und rechts, die Rückwand, das Regendach sowie den Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten. Die Flanschplatten haben die Abmessungen 340x150 mm.

Technik verständlich erklärt
Die doppelwandige Konstruktion sorgt für eine thermische Trennung zwischen dem Innenraum und der Außenwelt, was die Innentemperatur stabilisiert und die Wärmeabfuhr verbessert. Die aufgedoppelten Flachteile sind geerdet, wodurch ein sicheres Erdungssystem für elektrische Installationen gewährleistet ist. Die 25 mm Systemlochung im TS 8-Rahmen ermöglicht eine flexible Montage von Schaltschrankkomponenten, wie z. B. 48,3 cm ( 19 Zoll )-Profilschienen oder System-Chassis. Die Schließung BJ20027 mit Profilhalbzylinder bietet einen sicheren Zugangsschutz. Die Oberflächenbeschichtung aus UV-beständigem Reinpolyester schützt das Gehäuse vor Sonneneinstrahlung und Witterungseinflüssen, wodurch eine lange Lebensdauer gewährleistet ist.

Kompatibilität und Zubehör
Das Gehäuse ist als Basis für Projektlösungen im Außenbereich konzipiert und kann mit verschiedenen Zubehörteilen erweitert werden. Dazu gehören Thermostate zur Innentemperaturregelung, Hygrostaten zur Luftfeuchtigkeitsregelung, Einbauwinkel für 48,3 cm ( 19 Zoll )-Profilschienen, System-Chassis für die äußere Ebene, Schaltschrank-Heizungen mit Lüfter, Kunststoff- und Metall-Flanschplatten sowie Wandanbau-Kühlgeräte. Die Kompatibilität mit diesen Zubehörteilen ermöglicht eine individuelle Anpassung an spezifische Anforderungen. Alternativ kann das Modell CS Toptec in einer anreihbaren Ausführung (Bestellnummer 9774.005) oder für Einzelaufstellungen (Bestellnummer 9774.099) bestellt werden.

Montage und Installation
Das Gehäuse wird komplett vormontiert geliefert, wodurch die Montagezeit reduziert wird. Die vorgefertigten Befestigungsebenen im TS 8-Rahmen ermöglichen eine schnelle und sichere Montage von Inneneinrichtungen. Die verschraubten Flanschplatten am Sockel erleichtern die Befestigung am Untergrund. Die vormontierte Tür mit Schwenkhebelgriff und Profilhalbzylinder ist direkt einsatzbereit. Die doppelwandige Konstruktion erfordert keine zusätzlichen Isoliermaßnahmen, da die thermische Trennung bereits integriert ist.

Vorteile im Betrieb
Das Gehäuse bietet einen hohen Schutzstandard gegen Witterungseinflüsse, Staub und mechanische Belastungen, was eine zuverlässige Funktion in anspruchsvollen Umgebungen gewährleistet. Die vormontierte Ausführung reduziert die Montagezeit und minimiert Fehlerquellen. Die integrierte Erdung der Flachteile sorgt für eine sichere elektrische Verbindung. Die UV-beständige Beschichtung in RAL 7035 gewährleistet eine lange Haltbarkeit der Oberfläche. Die Kompatibilität mit verschiedenen Zubehörteilen ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen im Außenbereich.

Allgemein
Ausführung	Ohne Ausbruch
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Doppelwandiges Outdoorgehäuse, komplett vormontiert, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Seitenwände links und rechts, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten
Breite	600 mm
Höhe	1.800 mm
Tiefe	600 mm
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), CS Toptec ist die Basis für Projektlösungen im Bereich Outdoor. Diese können Sie unter diesen Bestellnummern anfragen: Für Einzelaufstellungen: 9774.099, für Anreihung: 9774.005
Grundmaterial	Aluminium

---
