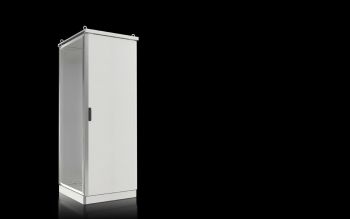

Rittal 9781828 CS Toptec, anreihbar, BHT: 800x2000x800 mm content_copy

Das Rittal CS Toptec, anreihbar (Typ CS 9781828) ist ein doppelwandiges Outdoorgehäuse für den Einsatz im industriellen Umfeld, insbesondere in Außenanlagen. Es ist für die Anreihung konzipiert und bietet eine robuste, wetterfeste Abdeckung für elektrische und elektronische Komponenten. Das Gehäuse verfügt über eine Gesamthöhe von 2.145 mm, eine Breite von 800 mm, eine Tiefe von 800 mm und einen integrierten Sockel mit einer Höhe von 100 mm. Die Fronttür ist mit einer 4-Punkt-Verriegelung ausgestattet, die eine sichere Verschließung gewährleistet, und verfügt über einen Schwenkhebelgriff sowie einen Profilhalbzylinder mit der Schließung BJ20027. Die Tür ist standardmäßig rechts angeschlagen, kann jedoch auf links umgestellt werden.

Einsatzbereiche
Das Gehäuse ist für den Einsatz im Außenbereich ausgelegt und eignet sich für Anwendungen in der Industrie, bei denen Schutz vor Witterungseinflüssen, Staub und mechanischen Einwirkungen erforderlich ist. Die Schutzart IP 55 nach IEC 60 529 gewährleistet einen hohen Schutz gegen Staub und spritzendes Wasser, während der IK-Code IK10 einen Schutz gegen mechanische Einwirkungen wie Stöße und Erschütterungen bietet. Die NEMA-Klassifizierung umfasst NEMA 3R und NEMA 12, was die Eignung für trockene und feuchte Umgebungen unterstreicht. Die doppelwandige Konstruktion mit aufgedoppelten Flachteilen und geerdeter Außenwand auf Innenwand sorgt für eine effektive Wärmeisolierung und Schutz vor Umwelteinflüssen.

Funktionen und Ausstattung im Detail

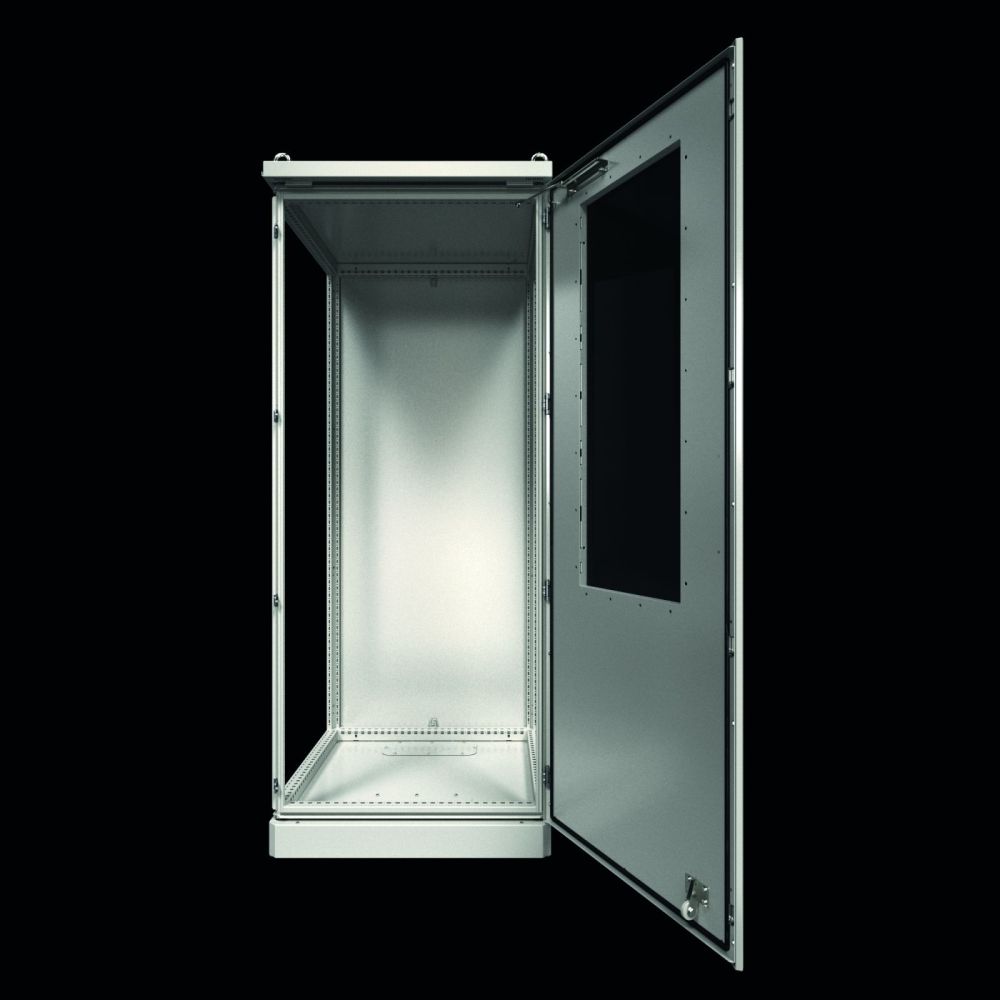

Das Gehäuse wird komplett vormontiert geliefert und umfasst den Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen mit zwei Befestigungsebenen. Dies ermöglicht eine flexible und effiziente Montage von Inneneinrichtungen. Die Fronttür ist mit einer Türarretierung ausgestattet, die eine sichere Positionierung im geöffneten Zustand gewährleistet. Die Rückwand, das Regendach und der Sockel mit verschraubten Flanschplatten und Blenden vorne und hinten sind im Lieferumfang enthalten. Die Flanschplatten haben die Größe 2 und sind in der Anzahl 2 vorhanden. Das Regendach ist aus Aluminium gefertigt und sorgt für einen nahtlosen Wetterschutz.

Technik verständlich erklärt
Die Konstruktion aus Edelstahl 1.4301 (AISI 304) für den Gehäuserahmen und Aluminium AlMg3 für die Flachteile und Sockelblenden bietet eine hohe Korrosionsbeständigkeit und mechanische Festigkeit. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine langlebige und wetterfeste Beschichtung gewährleistet. Die doppelwandige Bauweise mit geerdeten Flachteilen sorgt für eine verbesserte thermische Isolierung und Schutz vor elektromagnetischen Störungen. Die 4-Punkt-Verriegelung bietet eine hohe Sicherheit und verhindert unerlaubtes Öffnen.

Kompatibilität und Zubehör
Für den Aufbau eines Einzelschranks sind zusätzliche Seitenwände für CS Toptec, anreihbar erforderlich. Passendes Zubehör umfasst Thermostate, Hygrostaten, Schaltschrank-Heizungen mit Lüfter, TS System-Chassis, CS Betonsockel, Anreihkits, Kunststoff- und Metall-Flanschplatten sowie Adapter- und Schwenkrahmen für VX-Kompatibilität. Diese Komponenten ermöglichen eine individuelle Anpassung des Schaltschranks an spezifische Anforderungen.

Montage und Installation
Die Montage erfolgt über den integrierten Schrankrahmen mit Systemlochung, der eine flexible Befestigung von Inneneinrichtungen ermöglicht. Die Flanschplatten an der Vorder- und Rückseite des Sockels erleichtern die Befestigung am Untergrund. Die Tür kann je nach Bedarf auf links oder rechts angeschlagen werden, was eine flexible Anordnung im Anlagenbau ermöglicht.

Vorteile im Betrieb
Das Gehäuse bietet einen hohen Schutzstandard gegen Umwelteinflüsse und mechanische Belastungen. Die doppelwandige Konstruktion sorgt für eine stabile Temperaturführung im Inneren, was die Zuverlässigkeit der installierten Komponenten erhöht. Die vormontierte Lieferung reduziert die Montagezeit und -kosten. Die Kompatibilität mit verschiedenen Zubehörteilen ermöglicht eine flexible und skalierbare Nutzung in unterschiedlichen Anwendungsszenarien.

Schutzart und Sicherheit
Die Schutzart IP 55 schützt vor Staub und spritzendem Wasser, was das Gehäuse für den Einsatz im Außenbereich geeignet macht. Der IK-Code IK10 gewährleistet einen hohen Schutz gegen mechanische Einwirkungen. Die NEMA-Klassifizierung NEMA 3R und NEMA 12 unterstreicht die Eignung für trockene und feuchte Umgebungen. Die 4-Punkt-Verriegelung mit Profilhalbzylinder und Schließung BJ20027 bietet eine sichere Verschließung.

Material und Oberfläche
Der Gehäuserahmen besteht aus Edelstahl 1.4301 (AISI 304), der für seine hohe Korrosionsbeständigkeit und Festigkeit bekannt ist. Die Flachteile und Sockelblenden sind aus Aluminium AlMg3 gefertigt, was eine leichte und widerstandsfähige Konstruktion ermöglicht. Die Oberfläche ist pulverbeschichtet mit UV-beständigem Reinpolyester in der Farbe RAL 7035, was eine langlebige und wetterfeste Beschichtung gewährleistet.

Abmessungen und Gewicht
Das Gehäuse hat eine Breite von 800 mm, eine Höhe von 2.000 mm und eine Tiefe von 800 mm. Die Gesamthöhe beträgt 2.145 mm, wobei das Regendach 45 mm und der Sockel 100 mm hoch ist. Das Nettogewicht beträgt 86 kg, das Bruttogewicht 96 kg.

Zubehör und Erweiterungsmöglichkeiten
Zusätzlich zu den im Lieferumfang enthaltenen Komponenten können verschiedene Zubehörteile wie Thermostate, Hygrostaten, Schaltschrank-Heizungen, TS System-Chassis, CS Betonsockel, Anreihkits, Kunststoff- und Metall-Flanschplatten sowie Adapter- und Schwenkrahmen für VX-Kompatibilität verwendet werden, um das Gehäuse an spezifische Anforderungen anzupassen.

Anwendungsszenarien
Das Rittal CS Toptec, anreihbar ist ideal für den Einsatz in industriellen Anlagen, bei denen eine hohe Schutzklasse und Wetterfestigkeit erforderlich sind. Es eignet sich für die Installation von Steuerungen, Schaltanlagen, Netzwerkeinheiten und anderen elektrischen Komponenten im Außenbereich. Die Anreihfähigkeit ermöglicht eine flexible und skalierbare Anordnung mehrerer Schränke in einer Reihe.

Allgemein
Ausführung	für Anreihung, Ohne Ausbruch
Material	Gehäuserahmen: Edelstahl 1.4301 (AISI 304), Flachteile und Sockelblenden: Aluminium, AlMg3, Regendach: Aluminium
Oberfläche	Pulverbeschichtet, UV-beständiges Reinpolyester
Farbe	RAL 7035
Lieferumfang	Anreihbares, doppelwandiges Outdoorgehäuse, Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen, Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027, Rückwand, Regendach, Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten, Türanschlag rechts, auf links wechselbar
Breite	800 mm
Höhe	2.000 mm
Tiefe	800 mm
Abmessungen	Gesamthöhe: 2.145 mm, Regendach Höhe: 45 mm, Höhe Sockel: 100 mm
Anzahl Türen	1
Verschluss	Ausführung Verschluss: 4-Punkt-Verriegelung, Anzahl Verschlüsse: 1, Verschluss-Einsatz: BJ20027
Flanschplatte	Größe: 2, Anzahl: 2
Schutzart IP nach IEC 60 529	IP 55
Schutzart NEMA	NEMA 3R, NEMA 12
IK-Code	IK10
Hinweis	Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand), Für den Aufbau eines Einzelschranks werden die Seitenwände für CS Toptec, anreihbar benötigt

---
