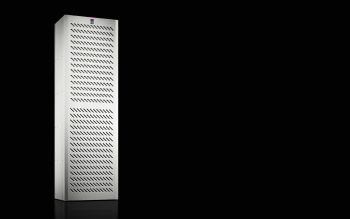

Rittal 3189340 Blue e+ Wandanbau-Kühlgerät Outdoor, 5000 W
|
-7% 6.349,15 EUR 6.838,93 EUR |
|
|
( 7.555,49 EUR inkl. MwSt. ) zzgl. Versandkosten |
|
|
oder ab 122,40 EUR monatl. Leasingrate
|
|
| Lieferzeit ab Lager Vorlieferant ca. 6 Arbeitstageinfo_outline | |
| Bestand: >5 Stück | |
| Datenblatt: | file_download Download |
|---|---|
| Lieske-Nr.: | 676965 |
| Hersteller-Nr.: | 3189340 |
| EAN-Code: | 4028177964495 |
| Gewicht: | 89 kg |
| Typ: | SK 3189340 |
Weitere Schaltschrankklimatisierung von RittalWeitere Produkte der Kategorie Schaltschrankklimatisierung
Alle Produkte von Rittal
Produktinformationen zu Rittal 3189340:
Das Rittal SK 3189340 ist ein Wandanbau-Kühlgerät der Blue e+ Serie, ausgelegt für den Einsatz im Outdoor-Bereich. Es dient der Klimatisierung von Schaltschränken und bietet eine Kühlleistung von bis zu 4,9 kW bei einer Betriebsspannung von 380 V bis 480 V, 3~, 50 Hz/60 Hz. Das Gerät ist für die Montage an Outdoor-Gehäusen konzipiert und unterstützt dabei die Einbauarten Anbau, Teileinbau und Volleinbau. Es ist speziell für Gehäusetypen der Toptec-Serie mit einer Mindestbreite von 800 mm und einer Mindesthöhe von 1.800 mm ausgelegt, wobei es auch für die Artikelnummern 9782.828 und 9783.888 geeignet ist.
Einsatzbereiche
Das Kühlgerät ist für anspruchsvolle Umgebungen konzipiert, in denen eine hohe Schutzart und ein breiter Betriebstemperaturbereich erforderlich sind. Es ist für den Einsatz im Außenbereich vorgesehen und kann bei Umgebungstemperaturen von -30 °C bis 60 °C betrieben werden. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C, was eine flexible Lagerung ermöglicht. Die Kühlung erfolgt über einen Innenkreislauf, der bei Montage mit dem integrierten Montagerahmen die Schutzart IP 56 erreicht, ohne Montagerahmen beträgt die Schutzart IP 56. Entsprechend der NEMA-Norm erreicht das Gerät bei Montage mit Montagerahmen die Schutzart UL Type 12/3R/4, ohne Montagerahmen UL Type 12/3R.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Verflüssiger mit hydrophober RiNano-Beschichtung, die eine effiziente Kondensatbildung und -abfuhr unterstützt. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass Kondenswasser innerhalb des Geräts verdunstet und nicht abgeleitet werden muss. Die Anschlussklemmleiste ist steckbar und das Gerät ist anschlussfertig verdrahtet, was die Installation vereinfacht. Der e+ Controller regelt die Temperatur werkseitig auf +35 °C, wobei der Einstellbereich zwischen 20 °C und 50 °C liegt. Die Luftleistung beträgt 2.300 m³/h im Außen- und Innenkreislauf.
Technik verständlich erklärt
Die Kühlleistung wird nach DIN EN 14511 gemessen und beträgt 4,9 kW bei L35 L35/50 Hz und 60 Hz, sowie 3,52 kW bei L35 L50/50 Hz und 60 Hz. Die Bemessungsleistung beträgt 2,35 kW. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Das Gerät verwendet das Kältemittel R-513A mit einer Menge von 1,8 kg, einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Heat Pipe-Technologie unterstützt die Wärmeabfuhr und trägt zur bauteilschonenden Kühlung bei. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Der zulässige Betriebsdruck beträgt 2,4 MPa. Der Schalldruckpegel liegt bei 71 dB(A).
Kompatibilität und Zubehör
Das Kühlgerät ist mit einem Montagerahmen ausgestattet, der eine universelle Befestigung an Outdoor-Gehäusen ermöglicht. Als Zubehör sind unter anderem die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) sowie das IoT Interface (Artikelnummer 3124.300) verfügbar. Das IoT Interface ermöglicht die Fernüberwachung und Vernetzung von Kühlgeräten und Chillern der Blue e+ Generation, wodurch Gerätedaten, Zustände und Systemmeldungen überwacht werden können. Weitere passende Zubehörteile umfassen Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus.
Montage und Installation
Die Montage erfolgt mittels des integrierten Montagerahmens, der eine universelle Befestigung an Outdoor-Gehäusen ermöglicht. Das Gerät ist anschlussfertig verdrahtet und verfügt über eine steckbare Anschlussklemmleiste, was die Installation vereinfacht. Die Abmessungen des Geräts betragen 465 mm (Breite) × 1.640 mm (Höhe) × 360 mm (Tiefe). Inklusive Dichtrahmen und Designhaube beträgt die Breite 517 mm, die Höhe 1.692 mm und die Tiefe bleibt bei 360 mm. Das Gerät ist mit Befestigungsmaterial ausgestattet.
Vorteile im Betrieb
Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die bauteilschonende Kühlung verlängert die Lebensdauer der Komponenten im Schaltschrank und im Kühlgerät. Die intuitive Bedienung erfolgt über den e+ Controller, der werkseitig auf +35 °C eingestellt ist. Die Fernüberwachung über das IoT Interface erhöht die Maschinenverfügbarkeit und Prozesssicherheit. Die hohe Schutzart IP 56 (mit Montagerahmen) und UL Type 12/3R/4 (mit Montagerahmen) gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen. Die UV-beständige Pulverbeschichtung aus Reinpolyester sorgt für eine langlebige Oberfläche in Außenbereichen. Das Gerät ist für Betriebsspannungen von 380 V bis 480 V ausgelegt, wobei eine Toleranz von -10 % (342 V) bei 380 V und +6 % (509 V) bei 480 V zugelassen ist. Für den Schutz der Geräte ist ein geeigneter Überspannungsschutz vorzusehen, wobei für Betriebsspannungen unter 460 V (3~) ein Uc von 275 V, Imax 40 kA, In 20 kA und Up 1,5 kV empfohlen wird, und für Betriebsspannungen über 460 V (3~) ein Uc von 385 V, Imax 40 kA, In 20 kA und Up 1,5 kV.
Material und Oberfläche
Das Gerät besteht aus Aluminium AlMg3 und ist mit einer UV-beständigen Pulverbeschichtung aus Reinpolyester versehen. Die Farbe ist RAL 7035. Die Oberfläche ist für den Einsatz im Außenbereich ausgelegt und bietet Schutz gegen UV-Strahlung und Witterungseinflüsse.
Lieferumfang
Das Gerät wird mit Verflüssiger mit hydrophober RiNano-Beschichtung, integrierter elektrischer Kondensatverdunstung, angeschlossener steckbarer Anschlussklemmleiste, Montagerahmen zur universellen Befestigung an Outdoor-Gehäusen für Anbau, Teileinbau und Volleinbau sowie Befestigungsmaterial geliefert.
Zubehör und Erweiterungen
Zur Erweiterung der Funktionalität sind verschiedene Zubehörteile verfügbar, darunter das IoT Interface (Artikelnummer 3124.300) für die Fernüberwachung, Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus. Die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) kann optional bestellt werden, um den elektrischen Anschluss am Kühlgerät zu schützen.
Betrieb und Wartung
Das Gerät ist für den Betrieb bei Umgebungstemperaturen von -30 °C bis 60 °C ausgelegt. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Wartung erfolgt über die integrierte elektrische Kondensatverdunstung, die eine manuelle Entleerung des Kondenswassers vermeidet. Die Anschlussklemmleiste ist steckbar, was die Wartung und Reparatur erleichtert. Die Fernüberwachung über das IoT Interface ermöglicht eine proaktive Wartung und frühzeitige Erkennung von Störungen.
Energieeffizienz und Umwelt
Das Gerät verwendet das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die PCF/VE (Cradle-to-Gate) beträgt 1.340,61.
Schutzart und Umgebungsbedingungen
Das Gerät erreicht bei Montage mit Montagerahmen die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R/4 (NEMA). Ohne Montagerahmen beträgt die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R (NEMA). Die Betriebstemperaturbereich liegt bei -30 °C bis 60 °C, wobei die Betriebstemperatur des Kältemittelkreislaufs zwischen 3 °C und 60 °C und die Betriebstemperatur der Heat Pipe zwischen -30 °C und 45 °C liegt. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Luftleistung beträgt 2.300 m³/h im Außen- und Innenkreislauf. Der zulässige Betriebsdruck beträgt 2,4 MPa. Der Schalldruckpegel liegt bei 71 dB(A). Die Abmessungen des Geräts betragen 465 mm (Breite) × 1.640 mm (Höhe) × 360 mm (Tiefe). Inklusive Dichtrahmen und Designhaube beträgt die Breite 517 mm, die Höhe 1.692 mm und die Tiefe bleibt bei 360 mm. Das Gerät ist mit Befestigungsmaterial ausgestattet.
Zubehör und Erweiterungen
Zur Erweiterung der Funktionalität sind verschiedene Zubehörteile verfügbar, darunter das IoT Interface (Artikelnummer 3124.300) für die Fernüberwachung, Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus. Die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) kann optional bestellt werden, um den elektrischen Anschluss am Kühlgerät zu schützen.
Betrieb und Wartung
Das Gerät ist für den Betrieb bei Umgebungstemperaturen von -30 °C bis 60 °C ausgelegt. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Wartung erfolgt über die integrierte elektrische Kondensatverdunstung, die eine manuelle Entleerung des Kondenswassers vermeidet. Die Anschlussklemmleiste ist steckbar, was die Wartung und Reparatur erleichtert. Die Fernüberwachung über das IoT Interface ermöglicht eine proaktive Wartung und frühzeitige Erkennung von Störungen.
Energieeffizienz und Umwelt
Das Gerät verwendet das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die PCF/VE (Cradle-to-Gate) beträgt 1.340,61.
Schutzart und Umgebungsbedingungen
Das Gerät erreicht bei Montage mit Montagerahmen die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R/4 (NEMA). Ohne Montagerahmen beträgt die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R (NEMA). Die Betriebstemperaturbereich liegt bei -30 °C bis 60 °C, wobei die Betriebstemperatur des Kältemittelkreislaufs zwischen 3 °C und 60 °C und die Betriebstemperatur der Heat Pipe zwischen -30 °C und 45 °C liegt. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Luftleistung beträgt 2.300 m³/h im Außen- und Innenkreislauf. Der zulässige Betriebsdruck beträgt 2,4 MPa. Der Schalldruckpegel liegt bei 71 dB(A). Die Abmessungen des Geräts betragen 465 mm (Breite) × 1.640 mm (Höhe) × 360 mm (Tiefe). Inklusive Dichtrahmen und Designhaube beträgt die Breite 517 mm, die Höhe 1.692 mm und die Tiefe bleibt bei 360 mm. Das Gerät ist mit Befestigungsmaterial ausgestattet.
Zubehör und Erweiterungen
Zur Erweiterung der Funktionalität sind verschiedene Zubehörteile verfügbar, darunter das IoT Interface (Artikelnummer 3124.300) für die Fernüberwachung, Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus. Die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) kann optional bestellt werden, um den elektrischen Anschluss am Kühlgerät zu schützen.
Betrieb und Wartung
Das Gerät ist für den Betrieb bei Umgebungstemperaturen von -30 °C bis 60 °C ausgelegt. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Wartung erfolgt über die integrierte elektrische Kondensatverdunstung, die eine manuelle Entleerung des Kondenswassers vermeidet. Die Anschlussklemmleiste ist steckbar, was die Wartung und Reparatur erleichtert. Die Fernüberwachung über das IoT Interface ermöglicht eine proaktive Wartung und frühzeitige Erkennung von Störungen.
Energieeffizienz und Umwelt
Das Gerät verwendet das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die PCF/VE (Cradle-to-Gate) beträgt 1.340,61.
Einsatzbereiche
Das Kühlgerät ist für anspruchsvolle Umgebungen konzipiert, in denen eine hohe Schutzart und ein breiter Betriebstemperaturbereich erforderlich sind. Es ist für den Einsatz im Außenbereich vorgesehen und kann bei Umgebungstemperaturen von -30 °C bis 60 °C betrieben werden. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C, was eine flexible Lagerung ermöglicht. Die Kühlung erfolgt über einen Innenkreislauf, der bei Montage mit dem integrierten Montagerahmen die Schutzart IP 56 erreicht, ohne Montagerahmen beträgt die Schutzart IP 56. Entsprechend der NEMA-Norm erreicht das Gerät bei Montage mit Montagerahmen die Schutzart UL Type 12/3R/4, ohne Montagerahmen UL Type 12/3R.
Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen Verflüssiger mit hydrophober RiNano-Beschichtung, die eine effiziente Kondensatbildung und -abfuhr unterstützt. Die integrierte elektrische Kondensatverdunstung sorgt dafür, dass Kondenswasser innerhalb des Geräts verdunstet und nicht abgeleitet werden muss. Die Anschlussklemmleiste ist steckbar und das Gerät ist anschlussfertig verdrahtet, was die Installation vereinfacht. Der e+ Controller regelt die Temperatur werkseitig auf +35 °C, wobei der Einstellbereich zwischen 20 °C und 50 °C liegt. Die Luftleistung beträgt 2.300 m³/h im Außen- und Innenkreislauf.
Technik verständlich erklärt
Die Kühlleistung wird nach DIN EN 14511 gemessen und beträgt 4,9 kW bei L35 L35/50 Hz und 60 Hz, sowie 3,52 kW bei L35 L50/50 Hz und 60 Hz. Die Bemessungsleistung beträgt 2,35 kW. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Das Gerät verwendet das Kältemittel R-513A mit einer Menge von 1,8 kg, einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Heat Pipe-Technologie unterstützt die Wärmeabfuhr und trägt zur bauteilschonenden Kühlung bei. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Der zulässige Betriebsdruck beträgt 2,4 MPa. Der Schalldruckpegel liegt bei 71 dB(A).
Kompatibilität und Zubehör
Das Kühlgerät ist mit einem Montagerahmen ausgestattet, der eine universelle Befestigung an Outdoor-Gehäusen ermöglicht. Als Zubehör sind unter anderem die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) sowie das IoT Interface (Artikelnummer 3124.300) verfügbar. Das IoT Interface ermöglicht die Fernüberwachung und Vernetzung von Kühlgeräten und Chillern der Blue e+ Generation, wodurch Gerätedaten, Zustände und Systemmeldungen überwacht werden können. Weitere passende Zubehörteile umfassen Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus.
Montage und Installation
Die Montage erfolgt mittels des integrierten Montagerahmens, der eine universelle Befestigung an Outdoor-Gehäusen ermöglicht. Das Gerät ist anschlussfertig verdrahtet und verfügt über eine steckbare Anschlussklemmleiste, was die Installation vereinfacht. Die Abmessungen des Geräts betragen 465 mm (Breite) × 1.640 mm (Höhe) × 360 mm (Tiefe). Inklusive Dichtrahmen und Designhaube beträgt die Breite 517 mm, die Höhe 1.692 mm und die Tiefe bleibt bei 360 mm. Das Gerät ist mit Befestigungsmaterial ausgestattet.
Vorteile im Betrieb
Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die bauteilschonende Kühlung verlängert die Lebensdauer der Komponenten im Schaltschrank und im Kühlgerät. Die intuitive Bedienung erfolgt über den e+ Controller, der werkseitig auf +35 °C eingestellt ist. Die Fernüberwachung über das IoT Interface erhöht die Maschinenverfügbarkeit und Prozesssicherheit. Die hohe Schutzart IP 56 (mit Montagerahmen) und UL Type 12/3R/4 (mit Montagerahmen) gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen. Die UV-beständige Pulverbeschichtung aus Reinpolyester sorgt für eine langlebige Oberfläche in Außenbereichen. Das Gerät ist für Betriebsspannungen von 380 V bis 480 V ausgelegt, wobei eine Toleranz von -10 % (342 V) bei 380 V und +6 % (509 V) bei 480 V zugelassen ist. Für den Schutz der Geräte ist ein geeigneter Überspannungsschutz vorzusehen, wobei für Betriebsspannungen unter 460 V (3~) ein Uc von 275 V, Imax 40 kA, In 20 kA und Up 1,5 kV empfohlen wird, und für Betriebsspannungen über 460 V (3~) ein Uc von 385 V, Imax 40 kA, In 20 kA und Up 1,5 kV.
Material und Oberfläche
Das Gerät besteht aus Aluminium AlMg3 und ist mit einer UV-beständigen Pulverbeschichtung aus Reinpolyester versehen. Die Farbe ist RAL 7035. Die Oberfläche ist für den Einsatz im Außenbereich ausgelegt und bietet Schutz gegen UV-Strahlung und Witterungseinflüsse.
Lieferumfang
Das Gerät wird mit Verflüssiger mit hydrophober RiNano-Beschichtung, integrierter elektrischer Kondensatverdunstung, angeschlossener steckbarer Anschlussklemmleiste, Montagerahmen zur universellen Befestigung an Outdoor-Gehäusen für Anbau, Teileinbau und Volleinbau sowie Befestigungsmaterial geliefert.
Zubehör und Erweiterungen
Zur Erweiterung der Funktionalität sind verschiedene Zubehörteile verfügbar, darunter das IoT Interface (Artikelnummer 3124.300) für die Fernüberwachung, Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus. Die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) kann optional bestellt werden, um den elektrischen Anschluss am Kühlgerät zu schützen.
Betrieb und Wartung
Das Gerät ist für den Betrieb bei Umgebungstemperaturen von -30 °C bis 60 °C ausgelegt. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Wartung erfolgt über die integrierte elektrische Kondensatverdunstung, die eine manuelle Entleerung des Kondenswassers vermeidet. Die Anschlussklemmleiste ist steckbar, was die Wartung und Reparatur erleichtert. Die Fernüberwachung über das IoT Interface ermöglicht eine proaktive Wartung und frühzeitige Erkennung von Störungen.
Energieeffizienz und Umwelt
Das Gerät verwendet das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die PCF/VE (Cradle-to-Gate) beträgt 1.340,61.
Schutzart und Umgebungsbedingungen
Das Gerät erreicht bei Montage mit Montagerahmen die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R/4 (NEMA). Ohne Montagerahmen beträgt die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R (NEMA). Die Betriebstemperaturbereich liegt bei -30 °C bis 60 °C, wobei die Betriebstemperatur des Kältemittelkreislaufs zwischen 3 °C und 60 °C und die Betriebstemperatur der Heat Pipe zwischen -30 °C und 45 °C liegt. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Luftleistung beträgt 2.300 m³/h im Außen- und Innenkreislauf. Der zulässige Betriebsdruck beträgt 2,4 MPa. Der Schalldruckpegel liegt bei 71 dB(A). Die Abmessungen des Geräts betragen 465 mm (Breite) × 1.640 mm (Höhe) × 360 mm (Tiefe). Inklusive Dichtrahmen und Designhaube beträgt die Breite 517 mm, die Höhe 1.692 mm und die Tiefe bleibt bei 360 mm. Das Gerät ist mit Befestigungsmaterial ausgestattet.
Zubehör und Erweiterungen
Zur Erweiterung der Funktionalität sind verschiedene Zubehörteile verfügbar, darunter das IoT Interface (Artikelnummer 3124.300) für die Fernüberwachung, Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus. Die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) kann optional bestellt werden, um den elektrischen Anschluss am Kühlgerät zu schützen.
Betrieb und Wartung
Das Gerät ist für den Betrieb bei Umgebungstemperaturen von -30 °C bis 60 °C ausgelegt. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Wartung erfolgt über die integrierte elektrische Kondensatverdunstung, die eine manuelle Entleerung des Kondenswassers vermeidet. Die Anschlussklemmleiste ist steckbar, was die Wartung und Reparatur erleichtert. Die Fernüberwachung über das IoT Interface ermöglicht eine proaktive Wartung und frühzeitige Erkennung von Störungen.
Energieeffizienz und Umwelt
Das Gerät verwendet das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die PCF/VE (Cradle-to-Gate) beträgt 1.340,61.
Schutzart und Umgebungsbedingungen
Das Gerät erreicht bei Montage mit Montagerahmen die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R/4 (NEMA). Ohne Montagerahmen beträgt die Schutzart IP 56 (Innenkreislauf) und UL Type 12/3R (NEMA). Die Betriebstemperaturbereich liegt bei -30 °C bis 60 °C, wobei die Betriebstemperatur des Kältemittelkreislaufs zwischen 3 °C und 60 °C und die Betriebstemperatur der Heat Pipe zwischen -30 °C und 45 °C liegt. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Luftleistung beträgt 2.300 m³/h im Außen- und Innenkreislauf. Der zulässige Betriebsdruck beträgt 2,4 MPa. Der Schalldruckpegel liegt bei 71 dB(A). Die Abmessungen des Geräts betragen 465 mm (Breite) × 1.640 mm (Höhe) × 360 mm (Tiefe). Inklusive Dichtrahmen und Designhaube beträgt die Breite 517 mm, die Höhe 1.692 mm und die Tiefe bleibt bei 360 mm. Das Gerät ist mit Befestigungsmaterial ausgestattet.
Zubehör und Erweiterungen
Zur Erweiterung der Funktionalität sind verschiedene Zubehörteile verfügbar, darunter das IoT Interface (Artikelnummer 3124.300) für die Fernüberwachung, Thermostate, Kondensatschläuche, Hygrostaten, Türpositionsschalter und Temperaturfühler für Kühlgeräte Blue e plus. Die Abdeckung für die Anschlussbox (Artikelnummern 3355.200 und 3355.210) kann optional bestellt werden, um den elektrischen Anschluss am Kühlgerät zu schützen.
Betrieb und Wartung
Das Gerät ist für den Betrieb bei Umgebungstemperaturen von -30 °C bis 60 °C ausgelegt. Die Betriebstemperatur des Kältemittelkreislaufs liegt zwischen 3 °C und 60 °C, während die Heat Pipe bei -30 °C bis 45 °C betrieben werden kann. Die Lagertemperaturbereich reicht von -40 °C bis 70 °C. Die Wartung erfolgt über die integrierte elektrische Kondensatverdunstung, die eine manuelle Entleerung des Kondenswassers vermeidet. Die Anschlussklemmleiste ist steckbar, was die Wartung und Reparatur erleichtert. Die Fernüberwachung über das IoT Interface ermöglicht eine proaktive Wartung und frühzeitige Erkennung von Störungen.
Energieeffizienz und Umwelt
Das Gerät verwendet das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einem CO₂-Äquivalent von 1,14 t. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) von 2,09 bei 50 Hz und 60 Hz beschrieben. Die drehzahlgeregelten Komponenten und die Heat Pipe-Technologie führen zu einer durchschnittlichen Energieeinsparung von 75 %. Die PCF/VE (Cradle-to-Gate) beträgt 1.340,61.
| Allgemein | |
| Ausführung | Wandanbau, Outdoor |
| Marktrelevante Produktänderungen | Die Abdeckung für die Anschlussbox zum Schutz für den elektrischen Anschluss am Kühlgerät ist seit Anfang 2024 nicht mehr im Lieferumfang enthalten. Die Abdeckung 3355.200 und 3355.210 kann als Zubehör optional bestellt werden. |
| Material | Aluminium AlMg3 |
| Oberfläche | Pulverbeschichtet, UV-beständiges Reinpolyester |
| Farbe | RAL 7035 |
| Lieferumfang | Verflüssiger mit hydrophober RiNano-Beschichtung, Integrierte elektrische Kondensatverdunstung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Montagerahmen zur universellen Befestigung an Outdoor-Gehäusen für Anbau, Teileinbau und Volleinbau, Inkl. Befestigungsmaterial |
| Optionen | Zur Fernüberwachung und Vernetzung von Kühlgeräten und Chillern der Blue e+ Generation setzen Sie das IoT Interface mit der Artikelnummer 3124.300 ein. Erhöhen Sie die Maschinenverfügbarkeit und Prozesssicherheit durch die Fernüberwachung von Gerätedaten, Zuständen und Systemmeldungen. |
| Gesamtkühlleistung nach DIN EN 14511 | Kühlleistung L35 L35/50 Hz: 4,9 kW, Kühlleistung L35 L35/60 Hz: 4,9 kW, Kühlleistung L35 L50/50 Hz: 3,52 kW, Kühlleistung L35 L50/60 Hz: 3,52 kW |
| Bemessungsbetriebsspannung | 380 V - 480 V, 3~, 50 Hz/60 Hz |
| Hinweis | Durch den Download der Software kommt ein Vertrag zwischen dem Vertragspartner und Rittal über die unentgeltliche Nutzung der Software nach Maßgabe dieser Lizenzbedingung zustande., Zum Schutz der Blue e+ Kühlgeräte ist ein geeigneter Überspannungsschutz vorzusehen: , - Betriebsspannung < 460 V (3~): Uc 275 V, Imax 40 kA, In 20 kA, Up 1,5 kV. , - Betriebsspannung > 460 V (3~): Uc 385 V, Imax 40 kA, In 20 kA, Up 1,5 kV. |
| Hinweis zur Artikel-Nr. | Toleranz: 380 V -10 % (342 V) und 480 V +6 % (509 V) |
| Bemessungsleistung | 2,35 kW |
| Nennleistung Pel | Nennleistung L35 L35/50 Hz: 2,35 kW, Nennleistung L35 L35/60 Hz: 2,35 kW, Nennleistung L35 L50/50 Hz: 2,35 kW, Nennleistung L35 L50/60 Hz: 2,35 kW |
| Temperaturregelung | e+ Controller (werkseitige Einstellung +35 °C) |
| Breite | 465 mm |
| Höhe | 1.640 mm |
| Tiefe | 360 mm |
| Geräteabmessungen inkl. Dichtrahmen und Designhaube | Breite: 517 mm, Höhe: 1.692 mm, Tiefe: 360 mm |
| Einbauart | Universaleinbau (Anbau, Teileinbau, Volleinbau) |
| Schutzart IP nach IEC 60 529 | mit Montagerahmen: Innenkreislauf IP 56, ohne Montagerahmen: Innenkreislauf IP 54 |
| Schutzart NEMA | mit Montagerahmen: UL Type 12/3R/4, ohne Montagerahmen: UL Type 12/3R |
| Luftleistung (freiblasend) | Außenkreislauf: 2.300 m³/h, Innenkreislauf: 2.300 m³/h |
| Kältemittel/Kühlmedium | Kältemittel: R-513A, Menge: 1,8 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 1,14 t |
| Energy efficiency ratio (EER) 50/60 Hz L35 L35 | Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,09, Kälteleistungszahl L35 L35 (EER) 60 Hz: 2,09 |
| Passend für | Gehäusetyp: Toptec, Breite: ≥ 800 mm, Höhe: ≥ 1.800 mm |
| Passend für Artikel-Nr. | 9782.828, 9783.888 |
| Einstellbereich | 20 °C...50 °C |
| Betriebstemperaturbereich | -30 °C...60 °C |
| Betriebstemperaturbereich Kältemittelkreislauf (aktiv) | 3 °C...60 °C |
| Betriebstemperaturbereich Heat Pipe | -30 °C...45 °C |
| Lagertemperaturbereich | -40 °C...70 °C |
| Zulässiger Betriebsdruck (p max.) | 2,4 MPa |
| Schalldruckpegel | 71 dB(A) |
| PCF/VE (Cradle-to-Gate) | 1.340,61 |
Bitte beachten Sie...
Dieser Artikel hat Übergröße und muss beim Transport gesondert behandelt werden. Daher möchten wir Sie darauf hinweisen, dass die Berechnung der Versandkosten im Warenkorb dies nicht berücksichtigt und daher nachträglich noch entsprechende Aufschläge berechnet werden.
Fragen & Antworten
Wie ist die Lieferzeit von Rittal 3189340 Blue e+ Wandanbau-Kühlgerät Outdoor, 5000 W?
Der Artikel Rittal 3189340 Blue e+ Wandanbau-Kühlgerät Outdoor, 5000 W ist derzeit auf Lager
Er ist erfahrungsgemäß innerhalb von 6 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Rittal 3189340 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an Rittal 3189340 Blue e+ Wandanbau-Kühlgerät Outdoor, 5000 W bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Rittal 3189340 Blue e+ Wandanbau-Kühlgerät Outdoor, 5000 W können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
