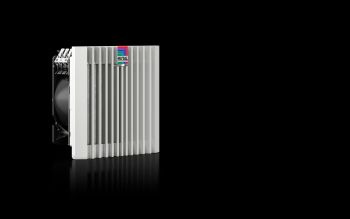

Rittal 3238800 Blue e+ Filterlüfter EMV 53/64 m³/h, 230 V, RAL 7035 content_copy

Der Rittal SK 3238.800 ist ein Filterlüfter mit EMV-Schirmung, ausgelegt für die Schaltschrankklimatisierung. Er dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Funktion der darin installierten elektronischen Komponenten zu gewährleisten. Die Einheit ist als Wandanbau konzipiert und besteht aus Kunststoff in der Farbe RAL 7035. Sie ist kompakt dimensioniert mit einer Breite, Höhe und Tiefe von jeweils 148,5 mm, 148,5 mm und 82,5 mm, wobei die Einbautiefe 64 mm beträgt. Der Montageausschnitt erfordert einen Ausbruch von 124 mm Breite und 124 mm Höhe im Schrankblech.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen vorgesehen, wo eine kontinuierliche und zuverlässige Belüftung erforderlich ist. Er eignet sich insbesondere für Schaltschränke in Produktionsanlagen, Automatisierungssystemen oder in der Gebäudeautomation. Die integrierte EMV-Schirmung erfüllt die Anforderungsstufe 2 nach EN 61587-3, was eine hohe Dämpfung elektromagnetischer Störungen gewährleistet. Dies schützt empfindliche elektronische Geräte vor Störungen durch externe elektromagnetische Felder.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine gleichmäßige und konstante Luftzirkulation sorgt. Die diagonale Lüftertechnik erhöht die Druckstabilität und sorgt für eine homogene Belüftung des Schaltschranks. Die Luftleistung beträgt freiblasend (mit Vliesfilter) 53 m³/h bei 50 Hz und 64 m³/h bei 60 Hz. Bei Verwendung eines zusätzlichen Austrittsfilters sinkt die Luftleistung auf 40 m³/h (50 Hz) bzw. 46 m³/h (60 Hz). Die Einheit ist werkzeuglos montierbar, wobei optimierte Rasthaken die Montage am Schrank beschleunigen. Ein neuer Öffnungsmechanismus am Lamellengitter ermöglicht einen einfachen Filterwechsel.

Technik verständlich erklärt
Die Betriebsspannung beträgt 230 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung liegt bei 14,7 W (50 Hz) bzw. 16,5 W (60 Hz), der maximale Bemessungsstrom bei 0,1 A (50 Hz) bzw. 0,12 A (60 Hz). Die Einheit ist mit einer Vorsicherung von 2 A ausgestattet, die vor Überlastung schützt. Der Schalldruckpegel beträgt 52 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was eine akustisch gering belastende Betriebsweise ermöglicht. Die Betriebstemperatur liegt zwischen -15 °C und 55 °C, die Lagertemperatur zwischen -30 °C und 70 °C.

Kompatibilität und Zubehör
Der Lüfter ist mit einem Vliesfilter ausgestattet, der im Lieferumfang enthalten ist. Die Schutzart beträgt IP 54 mit Vliesfilter und IP 56 bei Verwendung einer Strahlwasserhaube. Entsprechend den NEMA-Normen entspricht die Einheit Type 12 mit Vliesfilter und Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube. Passendes Zubehör umfasst einen Blue e+ Austrittsfilter EMV, eine Strahlwasserhaube, einen Thermostat, einen Drehzahlregler, eine digitale Temperaturanzeige sowie einen Hygrostat. Diese Komponenten können zur Verbesserung der Energieeffizienz und zur Verlängerung der Lebensdauer des Geräts eingesetzt werden.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die Einheit wird in den vorgesehenen Montageausschnitt (124 mm × 124 mm) eingesetzt und mittels Rasthaken fixiert. Die Einbautiefe von 64 mm muss im Schrank berücksichtigt werden. Die EMV-Filtermatte ist bereits integriert, sodass keine zusätzlichen Maßnahmen zur elektromagnetischen Abschirmung erforderlich sind.

Vorteile im Betrieb
Der Filterlüfter bietet eine zuverlässige und wartungsfreundliche Belüftungslösung. Die integrierte EMV-Schirmung schützt empfindliche Geräte vor Störungen. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die hohe Druckstabilität der diagonalen Lüftertechnik sorgt für eine gleichmäßige Luftverteilung im Schaltschrank. Die Empfehlung zur Nutzung von Temperaturreglern oder -anzeigen dient der Optimierung des Energieverbrauchs und der Lebensdauer des Geräts.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 53 m³/h, Bei 60 Hz: 64 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 40 m³/h, Bei 60 Hz: 46 m³/h
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 14,7 W, Bei 60 Hz: 16,5 W
Bemessungsstrom max.	Bei 50 Hz: 0,1 A, Bei 60 Hz: 0,12 A
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	82,5 mm
Einbautiefe	64 mm
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 52 dB(A), Bei 60 Hz: 54 dB(A)

---
