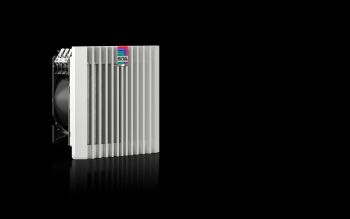

Rittal 3238810 Blue e+ Filterlüfter EMV 53/64 m³/h, 115 V, RAL 7035 content_copy

Der Rittal SK 3238.810 ist ein EMV-Filterlüfter für die Wandmontage in Schaltschränken und technischen Gehäusen. Er dient der Schaltschrankklimatisierung durch kontrollierte Belüftung und Filterung der Zuluft, wodurch Staub, Partikel und andere Verunreinigungen aus dem Innenraum ferngehalten werden. Die Einheit ist als komplett einbaufertige Einheit ausgeführt und umfasst bereits die EMV-Filtermatte, die für eine hohe Schirm- und Dämpfungswirkung sorgt. Die Ausführung erfüllt die Anforderungsstufe 2 nach EN 61587-3, was eine hohe elektromagnetische Verträglichkeit gewährleistet.

Einsatzbereiche
Der Lüfter ist für den Einsatz in industriellen und technischen Anlagen konzipiert, wo eine kontinuierliche, staubfreie Belüftung erforderlich ist. Er eignet sich insbesondere für Schaltschränke in Produktionsumgebungen, Automatisierungstechnik, Maschinenbau und in Anlagen, die in Bereichen mit erhöhter Staubbelastung betrieben werden. Die Wandmontage ermöglicht eine flexible Integration in bestehende Schrankkonstruktionen.

Funktionen und Ausstattung im Detail
Der Lüfter verfügt über einen Axialventilator mit Spaltpolmotor, der für eine gleichmäßige und konstante Luftzirkulation sorgt. Die diagonale Lüftertechnik sorgt durch höhere Druckstabilität für eine verbesserte Luftverteilung im Schaltschrank. Der leichte Filterwechsel wird durch einen neuen Öffnungsmechanismus am Lamellengitter ermöglicht, was die Wartung vereinfacht. Die Montage erfolgt werkzeuglos mittels optimierter Rasthaken, was die Installation beschleunigt.

Technik verständlich erklärt
Die Luftleistung beträgt bei freiblasendem Betrieb (mit Vliesfilter) 53 m³/h bei 50 Hz und 64 m³/h bei 60 Hz. Bei Verwendung eines zusätzlichen Austrittsfilters sinkt die Luftleistung auf 40 m³/h bei 50 Hz bzw. 46 m³/h bei 60 Hz. Die Bemessungsbetriebsspannung liegt bei 115 V, 1~, 50 Hz/60 Hz, was eine universelle Verwendung in verschiedenen Stromnetzen ermöglicht. Die Nennleistung beträgt 15,4 W bei 50 Hz und 15,8 W bei 60 Hz, der maximale Bemessungsstrom beträgt 0,2 A bzw. 0,21 A. Der Schalldruckpegel liegt bei 52 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was eine akustisch akzeptable Betriebsgeräuschkulisse darstellt. Die Betriebstemperaturbereich reicht von -15 °C bis 55 °C, die Lagertemperatur von -30 °C bis 70 °C.

Kompatibilität und Zubehör
Der Lüfter ist mit einem Vliesfilter ausgestattet, das die Schutzart IP 54 nach IEC 60 529 gewährleistet. Bei Verwendung einer Strahlwasserhaube steigt die Schutzart auf IP 54. Entsprechend sind die NEMA-Schutzarten Type 12 (mit Vliesfilter) und Type 3, 3R, 4, 4X (mit Vliesfilter und Strahlwasserhaube) erreichbar. Passendes Zubehör umfasst Blue e+ Austrittsfilter EMV, Thermostat Schaltschrank-Innentemperaturregler, Drehzahlregler für Filterlüfter, digitale Temperaturanzeige und -regelung, SK Strahlwasserhaube sowie Hygrostat. Die Verwendung von Temperaturreglern oder -anzeigen wird empfohlen, um die Energieeffizienz zu verbessern und die Lebensdauer des Geräts zu erhöhen.

Montage und Installation
Die Einheit wird an der Schrankwand montiert, wobei der Montageausschnitt eine Ausbruch-Breite und -Höhe von jeweils 124 mm erfordert. Die Einbautiefe beträgt 64 mm, die Gesamtabmessungen sind 148,5 mm (Breite) × 148,5 mm (Höhe) × 82,5 mm (Tiefe). Die werkzeuglose Montage und die optimierten Rasthaken ermöglichen eine schnelle und sichere Installation ohne zusätzliche Hilfsmittel.

Vorteile im Betrieb
Der Lüfter bietet eine zuverlässige, staubfreie Belüftung, die die Lebensdauer der elektronischen Komponenten im Schaltschrank verlängert. Die EMV-Schirmung schützt vor elektromagnetischen Störungen. Die einfache Wartung durch den neuen Öffnungsmechanismus und die werkzeuglose Montage reduzieren den Wartungsaufwand. Die Kombination aus hohem Luftdurchsatz und geringem Geräuschpegel sorgt für eine effiziente und ruhige Betriebsweise. Die Verwendung von Zusatzreglern ermöglicht eine intelligente Steuerung der Lüfterdrehzahl je nach Temperaturbedarf, was Energie spart und die Betriebssicherheit erhöht.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 53 m³/h, Bei 60 Hz: 64 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 40 m³/h, Bei 60 Hz: 46 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 15,4 W, Bei 60 Hz: 15,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,2 A, Bei 60 Hz: 0,21 A
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	82,5 mm
Einbautiefe	64 mm
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 52 dB(A), Bei 60 Hz: 54 dB(A)

---
