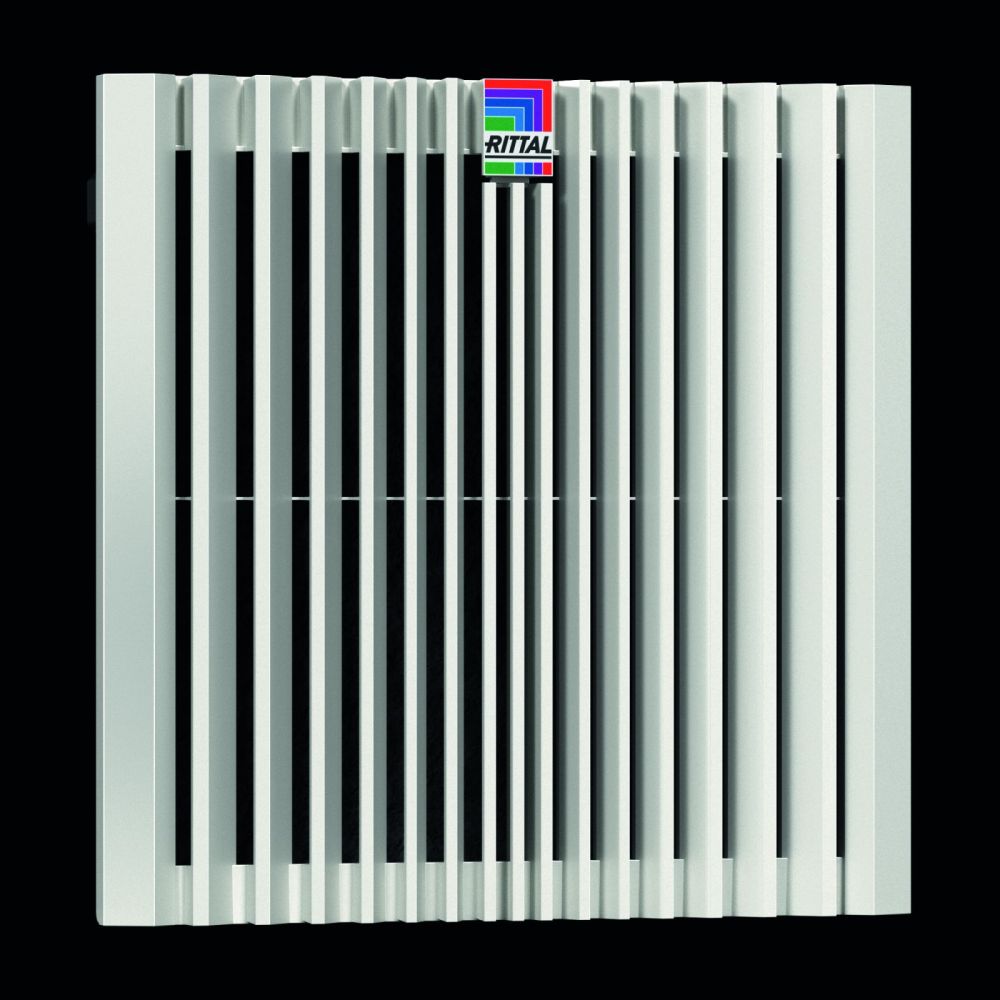

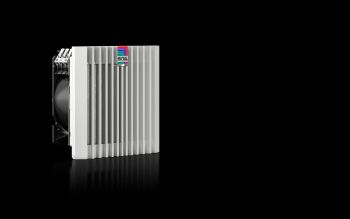

Rittal 3238824 Blue e+ Filterlüfter EMV 53 m³/h, 24 V DC, RAL 7035 content_copy

Der Rittal SK 3238.824 ist ein EMV-Filterlüfter für die Schaltschrankklimatisierung, ausgeführt als Wandanbau-Einheit. Er dient der kontrollierten Belüftung von Schaltschränken und gewährleistet eine effiziente Wärmeabfuhr bei gleichzeitiger Schutzfunktion gegen Staub und Spritzwasser. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich. Es verfügt über einen Axialventilator mit Gleichstrommotor, der eine Luftleistung von 53 m³/h freiblasend (mit Vliesfilter) erreicht. Bei Verwendung eines zugehörigen Austrittsfilters sinkt die Luftleistung auf 40 m³/h. Die Bemessungsbetriebsspannung beträgt 24 V (DC), die Nennleistung liegt bei 5,7 W, und der maximale Bemessungsstrom beträgt 0,27 A. Der Lüfter erzeugt einen Schalldruckpegel von 52 dB(A) und ist für Betriebstemperaturen von -15 °C bis 55 °C ausgelegt.

Einsatzbereiche
Der Lüfter ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine kontrollierte Luftzirkulation im Schaltschrank erforderlich ist. Er eignet sich insbesondere für Anlagen, in denen elektromagnetische Verträglichkeit (EMV) eine Rolle spielt, da er die Anforderungsstufe 2 nach EN 61587-3 erfüllt. Die integrierte EMV-Schirmung sorgt für eine hohe Dämpfung von Störungen und schützt empfindliche elektronische Komponenten. Die Schutzart IP 54 (mit Vliesfilter) und IP 56 (mit Vliesfilter und Strahlwasserhaube) macht ihn für Einsatzorte mit Staubbelastung oder Spritzwasser geeignet. Entsprechend den NEMA-Normen bietet er Schutz nach Type 12 (mit Vliesfilter) sowie Type 3, 3R, 4, 4X (mit Vliesfilter und Strahlwasserhaube).

Funktionen und Ausstattung im Detail
Der Lüfter ist als komplett einbaufertige Einheit geliefert und enthält eine EMV-Filtermatte. Die Montage erfolgt werkzeuglos durch optimierte Rasthaken, was die Installation am Schrank beschleunigt. Ein neuer Öffnungsmechanismus am Lamellengitter ermöglicht einen leichten Filterwechsel. Die diagonale Lüftertechnik sorgt für eine höhere Druckstabilität und eine gleichmäßigere, konstantere Belüftung des Schaltschranks. Die Abmessungen betragen BHT 148,5 x 148,5 x 82,5 mm, die Einbautiefe beträgt 64 mm. Der Montageausschnitt erfordert einen Ausbruch von 124 mm Breite und 124 mm Höhe.

Technik verständlich erklärt
Der Gleichstrommotor des Axialventilators sorgt für eine energieeffiziente und leise Betriebsweise. Die Luftleistung wird durch die Filterung beeinflusst: Das Vliesfilter reduziert die Luftmenge, was jedoch notwendig ist, um Staub und Partikel aus dem Schaltschrank zu filtern. Die EMV-Schirmung schützt vor elektromagnetischen Störungen, die durch andere Geräte im Schrank oder in der Umgebung verursacht werden können. Die Schutzarten IP 54 und IP 54 sowie die NEMA-Klassifizierungen definieren die Widerstandsfähigkeit gegen mechanische Einwirkungen, Staub und Wasser. Die Vorsicherung mit 2 A schützt das Gerät vor Überlastungen.

Kompatibilität und Zubehör
Zur Erweiterung der Funktionalität sind verschiedene Zubehörteile verfügbar. Dazu gehören ein Blue e+ Austrittsfilter EMV in RAL 7035, ein Thermostat zur Innentemperaturregelung, eine digitale Temperaturanzeige und -regelung für 100–230 V, eine SK Strahlwasserhaube für den Schutz vor Spritzwasser (Maße 176x245x55 mm) sowie ein Hygrostat. Die Verwendung eines Temperaturreglers oder einer Temperaturanzeige wird empfohlen, um die Energieeffizienz zu verbessern und die Lebensdauer des Geräts zu erhöhen.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die optimierten Rasthaken ermöglichen eine schnelle und sichere Befestigung. Der Montageausschnitt von 124 mm x 124 mm muss im Schrank vorgesehen werden. Die Einbautiefe von 64 mm muss im Schrank berücksichtigt werden. Die Lieferung erfolgt als komplette Einheit, einschließlich der EMV-Filtermatte.

Vorteile im Betrieb
Der Lüfter bietet eine zuverlässige und wartungsfreundliche Belüftungslösung. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Installations- und Wartungszeit. Die EMV-Schirmung sorgt für eine stabile elektrische Umgebung im Schaltschrank. Die Kombination aus Luftleistung, Schutzart und Energieeffizienz macht den Lüfter zu einer geeigneten Lösung für industrielle Anwendungen mit hohen Anforderungen an Zuverlässigkeit und Funktionalität. Die Betriebstemperatur von -15 °C bis 55 °C ermöglicht den Einsatz in einer Vielzahl von Umgebungen. Die Lagertemperatur von -30 °C bis 70 °C sichert die Lagerfähigkeit unter verschiedenen Bedingungen.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Axial, Gleichstrommotor
Luftleistung freiblasend (mit Vliesfilter)	Bei DC: 53 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei DC: 40 m³/h
Bemessungsbetriebsspannung	24 V (DC)
Nennleistung Pel	Bei DC: 5,7 W
Bemessungsstrom max.	Bei DC: 0,27 A
Breite	148,5 mm
Höhe	148,5 mm
Tiefe	82,5 mm
Einbautiefe	64 mm
Montageausschnitt	Ausbruch-Breite: 124 mm, Ausbruch-Höhe: 124 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei DC: 52 dB(A)

---
