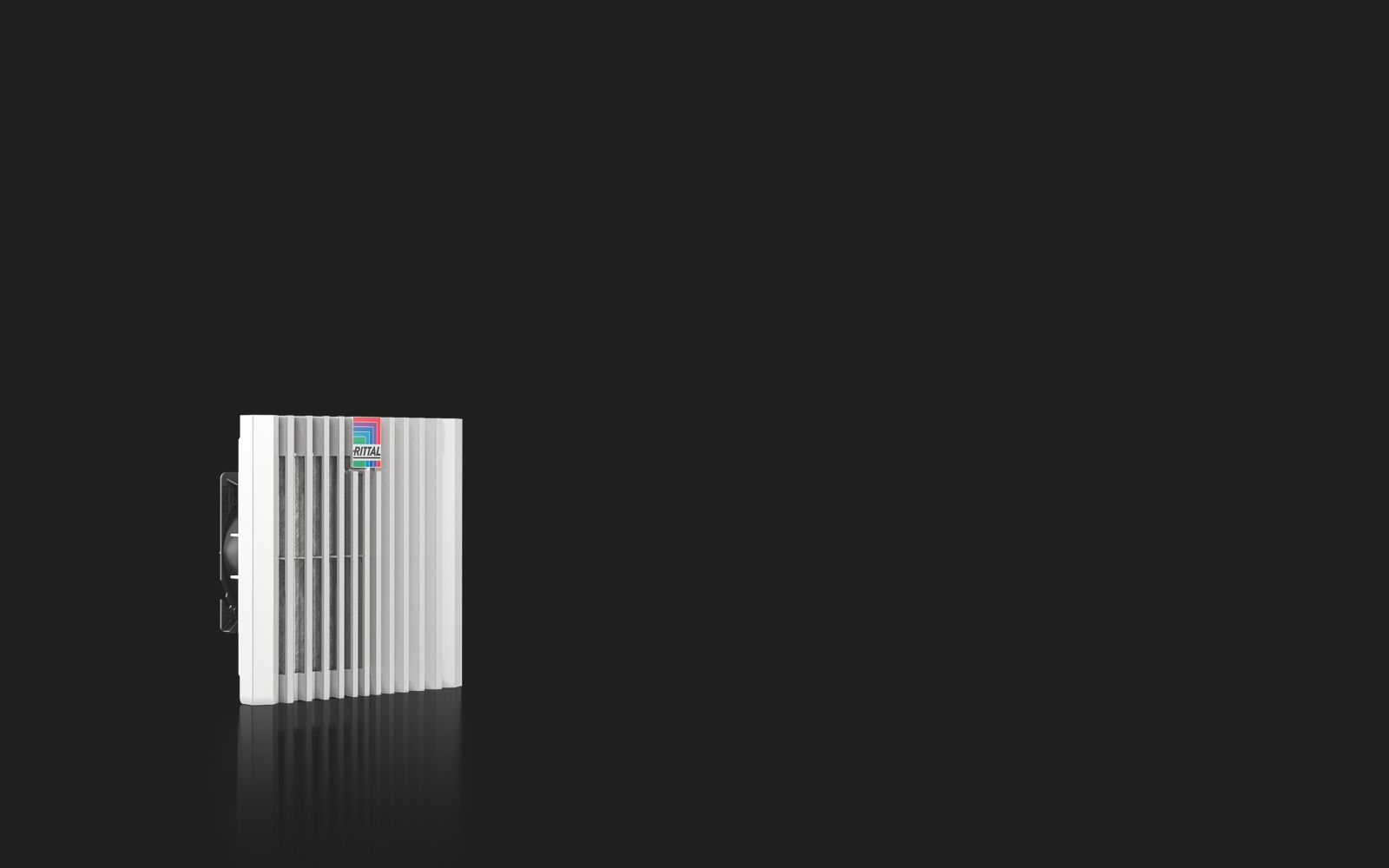

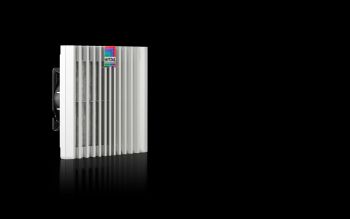

Rittal 3239710 Blue e+ Filterlüfter 110/125 m³/h, 115 V, RAL 7035 content_copy

Der Rittal SK 3239.710 ist ein Filterlüfter der Baureihe SK Blue e+, konzipiert für die Schaltschrankklimatisierung in industriellen Anwendungen. Das Gerät wird als Wandanbau montiert und dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Lebensdauer der elektronischen Komponenten zu verlängern. Es verfügt über eine Diagonallüftertechnik, die eine höhere Druckstabilität und eine gleichmäßigere Luftverteilung im Schaltschrank ermöglicht. Die diagonale Ausströmrichtung sorgt für eine konstantere Luftleistung und eine effizientere Entwärmung der Geräte im Inneren des Schaltschranks.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Umgebungen geeignet, wo eine kontinuierliche Belüftung erforderlich ist, um die Betriebstemperatur innerhalb des Schaltschranks zu kontrollieren. Er eignet sich insbesondere für Anlagen, die in Räumen mit moderatem Staub- und Feuchtigkeitsgehalt betrieben werden. Die integrierte Filtertechnik schützt die Schaltschrankinnenräume vor Partikeln und verhindert die Ansammlung von Staub auf elektronischen Bauteilen. Die Schutzart IP 54 ist standardmäßig gewährleistet, wobei durch zusätzliche Komponenten wie Absorbermatte oder Strahlwasserhaube höhere Schutzstufen bis IP 54 erreicht werden können.

Funktionen und Ausstattung im Detail
Das Gerät wird mit einem Faltenfilter im Auslieferzustand geliefert, der eine maximale Luftleistung freiblasend von 110 m³/h bei 50 Hz und 125 m³/h bei 60 Hz ermöglicht. Bei Verwendung eines zugehörigen Austrittsfilters sinkt die Luftleistung auf 92 m³/h (50 Hz) bzw. 104 m³/h (60 Hz). Alternativ kann ein Vliesfilter verwendet werden, der eine Luftleistung von 100 m³/h (50 Hz) bzw. 115 m³/h (60 Hz) freiblasend ermöglicht, wobei die Luftleistung mit Austrittsfilter auf 75 m³/h (50 Hz) bzw. 86 m³/h (60 Hz) abnimmt. Die Luftleistung ist abhängig von der Frequenz der Betriebsspannung und wird durch die Filterart beeinflusst. Der Lüfter ist mit einem Axialventilator ausgestattet, der auf einem Spaltpolmotor basiert. Die Bemessungsbetriebsspannung beträgt 115 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung liegt bei 15,4 W (50 Hz) bzw. 15,8 W (60 Hz), der maximale Bemessungsstrom beträgt 0,2 A (50 Hz) bzw. 0,21 A (60 Hz). Die Vorsicherung ist mit 2 A ausgelegt.

Technik verständlich erklärt
Die Diagonallüftertechnik sorgt dafür, dass die Luft nicht senkrecht, sondern diagonal aus dem Gerät strömt. Dies führt zu einer besseren Druckstabilität und einer gleichmäßigeren Luftverteilung im Schaltschrank, was die Kühlleistung verbessert. Die integrierte Filtertechnik sorgt dafür, dass Staubpartikel und andere Verunreinigungen aus der Zuluft gefiltert werden, bevor sie in den Schaltschrank gelangen. Der Filterwechsel ist durch einen neuen Öffnungsmechanismus am Lamellengitter erleichtert. Die Montage erfolgt werkzeuglos über optimierte Rasthaken, was die Installation am Schrank beschleunigt. Die Einbautiefe beträgt 84 mm, der Montageausschnitt misst 177 mm in Breite und Höhe. Das Gerät ist aus Kunststoff gefertigt und in der Farbe RAL 7035 erhältlich.

Kompatibilität und Zubehör
Der Filterlüfter ist mit verschiedenen Zubehörteilen kombinierbar, um die Schutzart zu erhöhen oder die Funktionen zu erweitern. Dazu gehören Austrittsfilter in verschiedenen Ausführungen, Absorbermatten zur Erhöhung der Schutzart auf IP 54, sowie Strahlwasserhauben für eine Schutzart IP 54. Zusätzlich sind Thermostate, Drehzahlregler und digitale Temperaturanzeige- und -regelungseinheiten verfügbar, um die Belüftung präziser zu steuern. Die elektrische Verbindung erfolgt über Federzugklemmen, wobei bei anderen Modellen (3237.xxx) eine Verbindung über Einzeladern vorgesehen ist.

Montage und Installation
Die Montage erfolgt werkzeuglos an der Schrankwand. Die Einbautiefe beträgt 84 mm, wobei der Montageausschnitt 177 mm in Breite und Höhe misst. Die Abmessungen des Geräts betragen 204 mm Breite, 204 mm Höhe und 105 mm Tiefe. Die Lieferung umfasst eine frontseitige Abdeckung, die den Lüfter nach der Montage abschließt. Die Installation ist schnell und einfach durchzuführen, da keine Werkzeuge erforderlich sind.

Vorteile im Betrieb
Der Betriebstemperaturbereich liegt zwischen -15 °C und 55 °C, wobei die Lagertemperatur bis zu 70 °C betragen kann. Der Schalldruckpegel beträgt 51 dB(A) bei 50 Hz und 54 dB(A) bei 60 Hz, was eine leise Betriebsweise gewährleistet. Die Kombination aus Diagonallüftertechnik und Filterung sorgt für eine effiziente und zuverlässige Klimatisierung des Schaltschranks. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit und erhöhen die Betriebssicherheit. Die Schutzart IP 54 ist standardmäßig gegeben, wobei durch Zusatzkomponenten höhere Schutzstufen erreicht werden können. Die Kompatibilität mit verschiedenen Zubehörteilen ermöglicht eine flexible Anpassung an unterschiedliche Anforderungen im industriellen Einsatz.

Allgemein
Ausführung	Wandanbau
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	1 Abdeckung (frontseitig)
Ventilator	Axial, Spaltpolmotor
Luftleistung freiblasend (mit Faltenfilter)	Bei 50 Hz: 110 m³/h, Bei 60 Hz: 125 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Faltenfilter	Bei 50 Hz: 92 m³/h, Bei 60 Hz: 104 m³/h
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 100 m³/h, Bei 60 Hz: 115 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 75 m³/h, Bei 60 Hz: 86 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 15,4 W, Bei 60 Hz: 15,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,2 A, Bei 60 Hz: 0,21 A
Breite	204 mm
Höhe	204 mm
Tiefe	105 mm
Einbautiefe	84 mm
Montageausschnitt	Ausbruch-Breite: 177 mm, Ausbruch-Höhe: 177 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter/Faltenfilter, IP 55 mit Faltenfilter und Absorbermatte, IP 56 mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter/Faltenfilter, Type 3, 3R, 4, 4X mit Vliesfilter/Faltenfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 2 A
Hinweis	Beim Filterlüfter 3237.XXX erfolgt der elektrische Anschluss über 2 Einzeladern (Länge ca. 300 mm) am Gerät, bei allen anderen Filterlüftern über Federzugklemme
Betriebstemperaturbereich	-15 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 51 dB(A), Bei 60 Hz: 54 dB(A)

---
