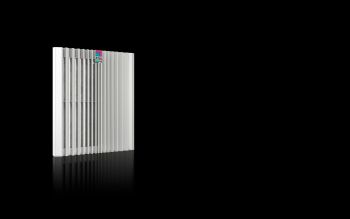

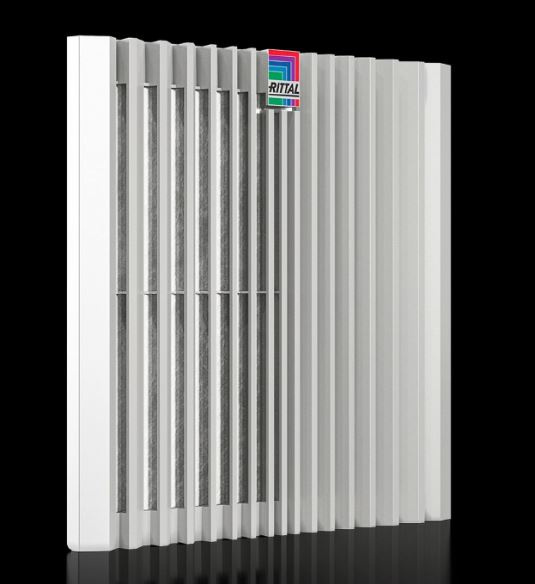

Rittal 3243400 Blue e+ Austrittsfilter EMV, RAL 7035 content_copy

Der Rittal SK 3243.400 ist ein Austrittsfilter für die Schaltschrankklimatisierung, speziell konzipiert zur Verwendung mit Filterlüftern der Typen SK 3243.8xx, SK 3244.8xx und SK 3245.8xx. Das Gerät dient der Abführung von Verlustwärme aus Schaltschränken, der Belüftung des Innenraums und dem Schutz temperaturempfindlicher Bauteile. Die Kühlung erfolgt durch direkte Zufuhr von Umgebungsluft, deren Temperatur unterhalb der zulässigen Schaltschrankinnentemperatur liegen muss. Die Ausführung erfolgt als Wandanbau mit integrierter EMV-Schutzfunktion, wodurch elektromagnetische Störungen reduziert werden. Die Farbe des Filters ist RAL 7035, einem grau-beigen Standardton, der sich in industriellen Umgebungen gut einfügt.

Einsatzbereiche
Der Austrittsfilter ist für den Einsatz in industriellen Schaltschränken vorgesehen, insbesondere in Umgebungen, in denen eine kontinuierliche Kühlung und Belüftung erforderlich sind. Er ist geeignet für Anwendungen in Produktionsanlagen, Automatisierungstechnik, Energieversorgungssystemen und anderen Bereichen, in denen elektronische Komponenten vor Überhitzung geschützt werden müssen. Die integrierte EMV-Schutzfunktion macht ihn besonders für Umgebungen mit hohem elektromagnetischen Störpegel geeignet, wie sie in der Nähe von Motoren, Transformatoren oder Frequenzumrichtern vorkommen.

Funktionen und Ausstattung im Detail
Der Filter verfügt über einen neuen Öffnungsmechanismus am Lamellengitter, der den Filterwechsel vereinfacht. Die Montage am Schaltschrank erfolgt werkzeuglos und wird durch optimierte Rasthaken beschleunigt. Diese Konstruktion reduziert die Montagezeit und minimiert die Notwendigkeit von Hilfsmitteln. Der Lieferumfang umfasst den Austrittsfilter sowie eine EMV-Filtermatte, die zur Abschirmung elektromagnetischer Störungen beiträgt. Die Abmessungen des Filters betragen 323 mm Breite und 323 mm Höhe, wobei der Montageausschnitt einen Ausbruch von 292 mm Breite und 292 mm Höhe erfordert.

Technik verständlich erklärt
Die Funktion des Austrittsfilters basiert auf der kontrollierten Luftzufuhr in den Schaltschrank, wobei die Luft durch den Filter geleitet wird, um Staub und Partikel zu reduzieren. Die EMV-Filtermatte sorgt dafür, dass elektromagnetische Störungen, die durch den Betrieb elektrischer Geräte im Schaltschrank entstehen, nicht nach außen abgestrahlt werden. Die Schutzart IP 54 wird erreicht, wenn der Filter mit einem Vliesfilter betrieben wird. Bei Verwendung eines Vliesfilters und einer Strahlwasserhaube steigt die Schutzart auf IP 54. Entsprechend den NEMA-Normen bietet der Filter Schutz nach Type 12 mit Vliesfilter und Type 3, 3R, 4, 4X, wenn zusätzlich eine Strahlwasserhaube verwendet wird. Diese Schutzarten sind für den Einsatz in feuchten oder staubbelasteten Umgebungen geeignet, einschließlich Außenbereichen.

Kompatibilität und Zubehör
Der Austrittsfilter ist speziell für die Filterlüftermodelle SK 3243.8xx, SK 3244.8xx und SK 3245.8xx konzipiert. Als passendes Zubehör wird eine Strahlwasserhaube für SK 3243, 3244.xx Edelstahl angeboten, die die Schutzart erhöht. Zusätzlich ist eine SK EMV Filtermatte für SK 3243/44/45.6xx verfügbar, die die EMV-Schutzfunktion ergänzt. Die Kombination mit diesen Zubehörteilen erweitert die Einsatzmöglichkeiten des Filters in anspruchsvolleren Umgebungen.

Montage und Installation
Die Montage erfolgt werkzeuglos und wird durch die optimierten Rasthaken erleichtert. Der Filter wird in einen vorgegebenen Ausbruch von 292 mm Breite und 292 mm Höhe im Schaltschrank eingesetzt. Die Abmessungen des Filters selbst betragen 323 mm Breite und 323 mm Höhe, wobei die Tiefe 44,7 mm beträgt. Die werkzeuglose Montage reduziert die Installationszeit und verringert die Fehleranfälligkeit bei der Montage.

Vorteile im Betrieb
Der Einsatz des Rittal SK 3243.400 bietet eine zuverlässige Kühlung und Belüftung von Schaltschränken, wodurch die Lebensdauer der darin installierten elektronischen Bauteile verlängert wird. Die werkzeuglose Montage und der einfache Filterwechsel reduzieren die Wartungszeit. Die integrierte EMV-Schutzfunktion sorgt für eine geringere Störbeeinflussung der Umgebung. Die Schutzarten IP 54 und IP 54 sowie die NEMA-Klassifizierungen ermöglichen den Einsatz in einer Vielzahl von industriellen Umgebungen, einschließlich feuchter oder staubbelasteter Bereiche.

Allgemein
Ausführung	Wandanbau, EMV
Farbe	RAL 7035
Lieferumfang	Austrittsfilter, EMV-Filtermatte
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Passend für Artikel-Nr.	SK 3243.8xx/3244.8xx/3245.8xx
Breite	323 mm
Höhe	323 mm
Tiefe	44,7 mm
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube

---
