Rittal 3243810 Blue e+ Filterlüfter EMV 540/590 m³/h, 115 V, RAL 70 content_copy

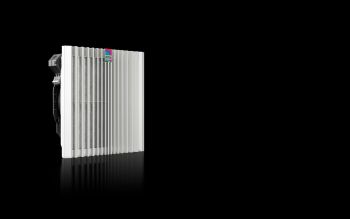

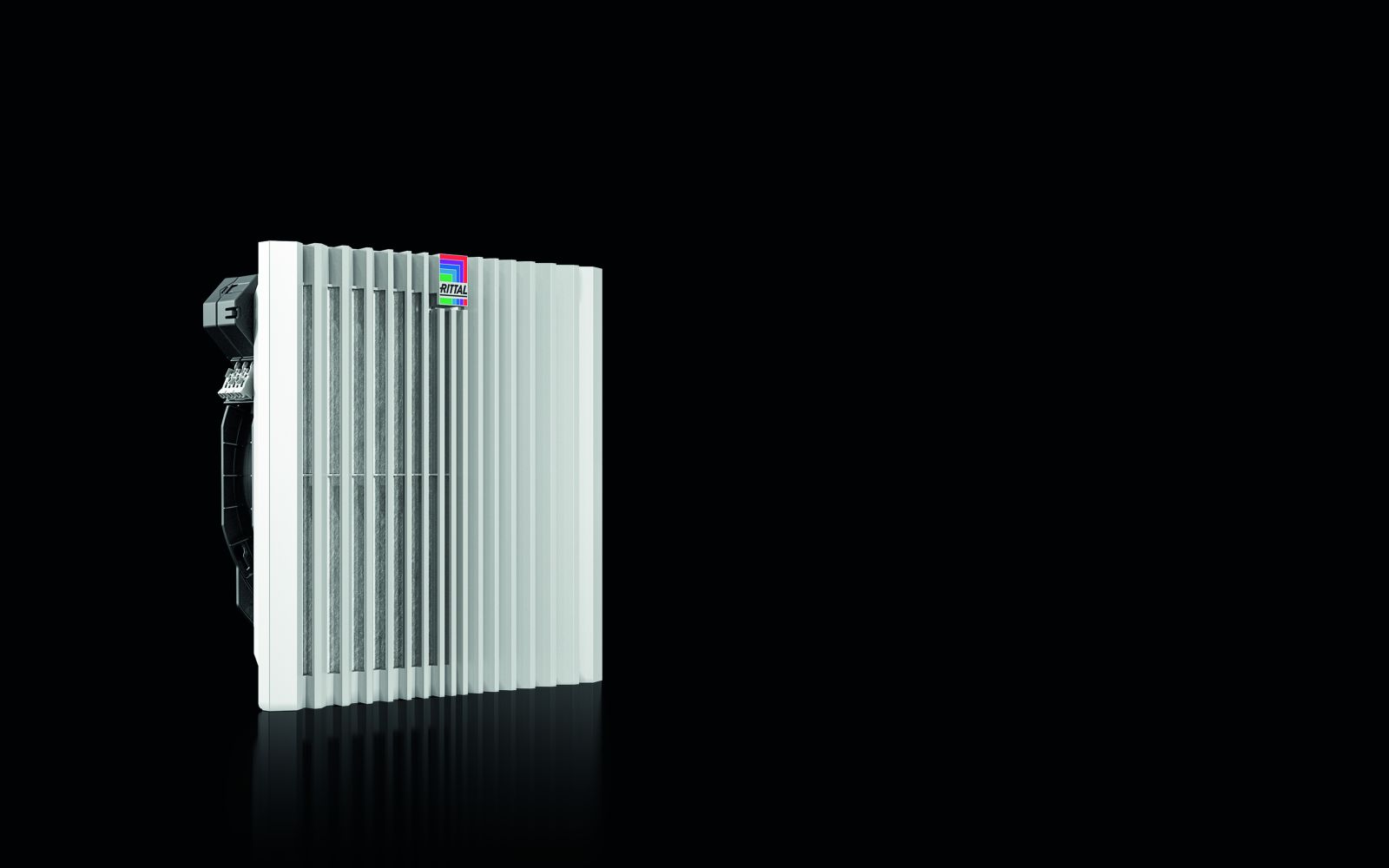

Der Rittal SK 3243.810 ist ein EMV-Filterlüfter für die Schaltschrankklimatisierung, ausgelegt für Wandanbau und Betrieb in industriellen Umgebungen. Das Gerät verfügt über eine Kunststoffgehäuseausführung in der Farbe RAL 7035 und ist als komplette, einbaufertige Einheit geliefert, inklusive einer EMV-Filtermatte. Es dient der kontrollierten Belüftung von Schaltschränken, um die Innentemperatur zu regulieren und die Funktion elektronischer Komponenten zu gewährleisten.

Einsatzbereiche
Der Filterlüfter ist für den Einsatz in industriellen Anlagen konzipiert, wo eine effiziente und zuverlässige Klimatisierung von Schaltschränken erforderlich ist. Er eignet sich insbesondere für Umgebungen mit erhöhter Staubbelastung oder elektromagnetischer Verträglichkeit (EMV), da er die Anforderungsstufe 2 nach EN 61587-3 erfüllt. Die integrierte EMV-Schirmung sorgt für eine hohe Dämpfung elektromagnetischer Störungen, was die Stabilität empfindlicher elektronischer Geräte im Schrank unterstützt.

Funktionen und Ausstattung im Detail
Das Gerät arbeitet mit einem diagonalen Ventilator, der auf einem 1~ Kondensatormotor basiert. Die Luftleistung beträgt bei 50 Hz 540 m³/h und bei 60 Hz 590 m³/h, wenn freiblasend mit Vliesfilter betrieben. Bei Verwendung eines zusätzlichen Austrittsfilters sinkt die Luftleistung auf 444 m³/h (50 Hz) bzw. 498 m³/h (60 Hz). Die werkzeuglose Montage erfolgt über optimierte Rasthaken, die eine schnellere Installation am Schrank ermöglichen. Ein neuer Öffnungsmechanismus am Lamellengitter erleichtert den Filterwechsel.

Technik verständlich erklärt
Die diagonale Lüftertechnik sorgt durch höhere Druckstabilität für eine gleichmäßigere und konstantere Belüftung des Schaltschrankes. Dies verhindert lokale Überhitzungen und sorgt für eine homogene Luftzirkulation. Die Bemessungsbetriebsspannung beträgt 115 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt. Die Nennleistung liegt bei 78,7 W (50 Hz) bzw. 102,8 W (60 Hz), der maximale Bemessungsstrom bei 0,81 A (50 Hz) bzw. 0,9 A (60 Hz). Die Vorsicherung ist für 6 A ausgelegt, um den Lüfter vor Überlastungen zu schützen.

Kompatibilität und Zubehör
Der Lüfter ist mit einem Vliesfilter ausgestattet, das die Schutzart IP 54 gewährleistet. Mit einer zusätzlichen Strahlwasserhaube erreicht er IP 56. Entsprechend den NEMA-Normen entspricht er Type 12 mit Vliesfilter und Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube. Passendes Zubehör ist der Blue e+ Austrittsfilter EMV, RAL 7035, der zur Verbesserung der Luftreinigung und Schutzart erhöht werden kann.

Montage und Installation
Die Einbaumaße betragen 323 mm (Breite) × 323 mm (Höhe) × 144,5 mm (Tiefe), die Einbautiefe beträgt 124 mm. Der Montageausschnitt erfordert einen Ausbruch von 292 mm (Breite) × 292 mm (Höhe). Die werkzeuglose Montage ermöglicht eine schnelle und sichere Installation an der Schrankwand.

Vorteile im Betrieb
Der Betriebstemperaturbereich liegt zwischen -30 °C und +55 °C, der Lagertemperaturbereich zwischen -30 °C und +70 °C. Der Schalldruckpegel beträgt 62 dB(A) bei 50 Hz und 65 dB(A) bei 60 Hz, was für industrielle Anwendungen akzeptable Geräuschemissionen darstellt. Die Empfehlung zur Nutzung von Temperaturreglern oder -anzeigen dient der Energieeffizienz und der Verlängerung der Gerätelebensdauer durch gezielte Betriebssteuerung.

Allgemein
Ausführung	Wandanbau, EMV
Material	Kunststoff
Farbe	RAL 7035
Lieferumfang	Komplett einbaufertige Einheit, inkl. EMV-Filtermatte
Ventilator	Diagonal, 1~ Kondensatormotor
Luftleistung freiblasend (mit Vliesfilter)	Bei 50 Hz: 540 m³/h, Bei 60 Hz: 590 m³/h
Luftleistung mit zugehörigem Austrittsfilter inkl. Vliesfilter	Bei 50 Hz: 444 m³/h, Bei 60 Hz: 498 m³/h
Bemessungsbetriebsspannung	115 V, 1~, 50 Hz/60 Hz
Nennleistung Pel	Bei 50 Hz: 78,7 W, Bei 60 Hz: 102,8 W
Bemessungsstrom max.	Bei 50 Hz: 0,81 A, Bei 60 Hz: 0,9 A
Breite	323 mm
Höhe	323 mm
Tiefe	144,5 mm
Einbautiefe	124 mm
Montageausschnitt	Ausbruch-Breite: 292 mm, Ausbruch-Höhe: 292 mm
Schutzart IP nach IEC 60 529	IP 54 mit Vliesfilter, IP 56 mit Vliesfilter und Strahlwasserhaube
Schutzart NEMA	Type 12 mit Vliesfilter, Type 3, 3R, 4, 4X mit Vliesfilter und Strahlwasserhaube
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 6 A
Hinweis	Zur Verbesserung der Energieeffizienz und Erhöhung der Gerätelebensdauer wird der Einsatz von Temperaturreglern oder -anzeigen empfohlen.
Betriebstemperaturbereich	-30 °C...55 °C
Lagertemperaturbereich	-30 °C...70 °C
Schalldruckpegel	Bei 50 Hz: 62 dB(A), Bei 60 Hz: 65 dB(A)

---
