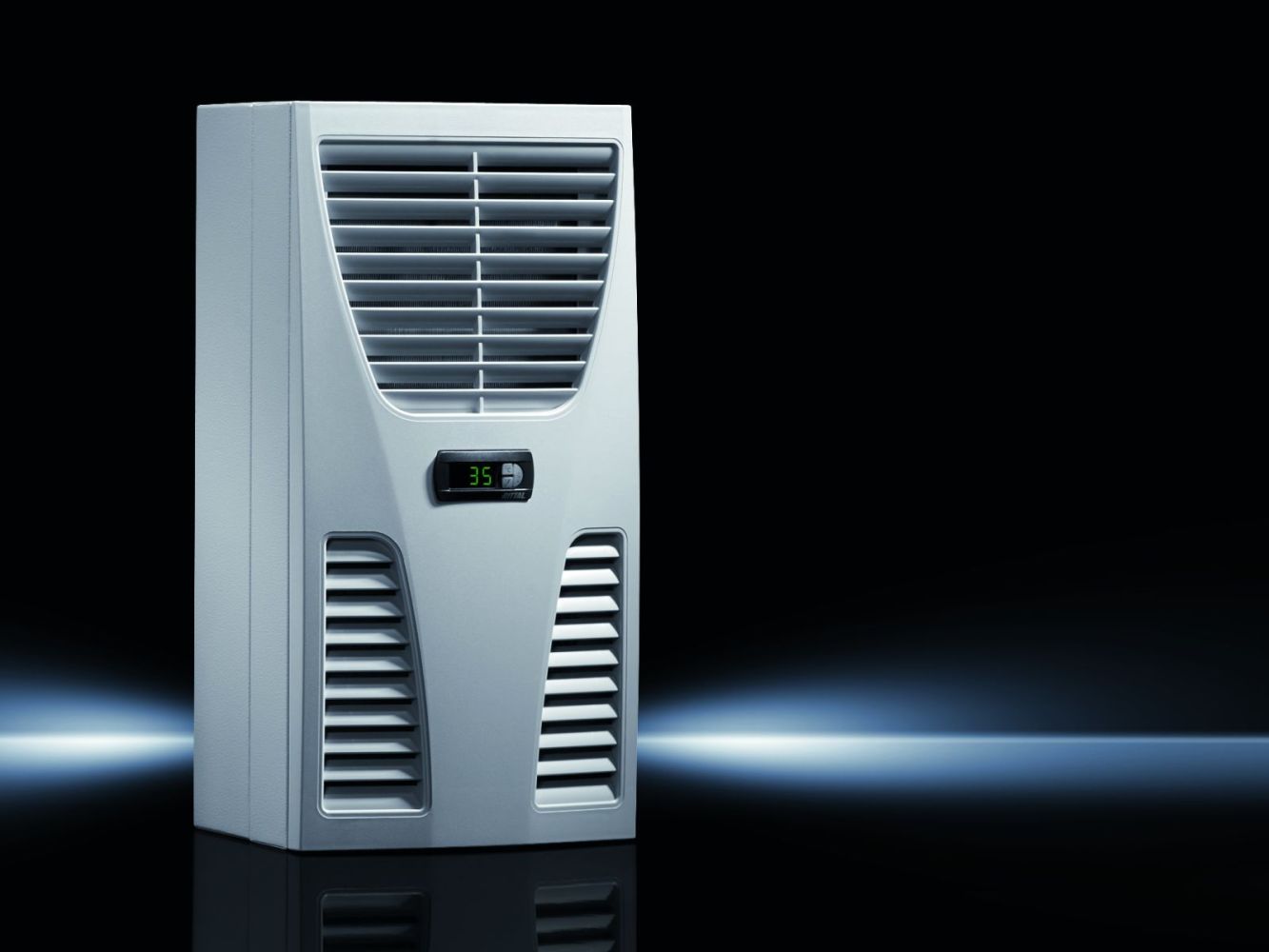

Rittal 3303500 RTT Kühlgerät Wandanbau 500 W Comfortregler 230 V content_copy

Das Rittal SK 3303500 ist ein Wandanbaugerät der Blue e Serie, konzipiert zur Schaltschrankklimatisierung in industriellen Anwendungen. Es dient der Temperaturregelung in Schaltschränken und bietet eine Gesamtkühlleistung von bis zu 0,6 kW bei 60 Hz und 0,52 kW bei 50 Hz unter den Normbedingungen L35 L35 nach DIN EN 14511. Das Gerät wird aus Stahlblech gefertigt und ist in der Farbe RAL 7035 erhältlich, was eine gute Passform in standardisierten Industrieumgebungen ermöglicht. Die Bemessungsbetriebsspannung beträgt 230 V, 1~, und ist für Frequenzen von 50 Hz und 60 Hz ausgelegt, wodurch es in verschiedenen internationalen Stromnetzen einsetzbar ist.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Schaltschränken konzipiert, wo eine konstante Innentemperatur zwischen 20 °C und 50 °C gewährleistet werden muss. Es eignet sich insbesondere für Anlagen, die in Umgebungen mit einer Betriebstemperatur von 10 °C bis 50 °C betrieben werden. Die Schutzart IP 34 für den Außenkreislauf und IP 54 für den Innenkreislauf nach EN 60 529 schützen das Gerät vor Staub und Spritzwasser, was es auch für den Einsatz im Außenbereich geeignet macht. Die Schutzart NEMA UL Type 12 entspricht den Anforderungen an geschlossene Geräte, die vor Staub, Spritzwasser und leichtem Sprühnebel geschützt sein müssen.

Funktionen und Ausstattung im Detail
Das Gerät verfügt über einen e-Comfortcontroller, der werkseitig auf eine Solltemperatur von +35 °C eingestellt ist. Der Einstellbereich liegt zwischen 20 °C und 50 °C, sodass die Temperatur an die spezifischen Anforderungen der jeweiligen Anlage angepasst werden kann. Die Luftleistung beträgt im Außenkreislauf 315 m³/h und im Innenkreislauf 265 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Kondensatbildung reduziert und die Wartung vereinfacht. Das Gerät ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste, was die Installation beschleunigt.

Technik verständlich erklärt
Die Kühlleistung wird durch ein Kältemittel erzeugt, das in diesem Fall R-513A ist. Dieses Kältemittel hat ein Global Warming Potential (GWP) von 631 und eine Menge von 0,17 kg. Die Energieeffizienz wird durch den Energy Efficiency Ratio (EER) beschrieben, der bei 50 Hz 1,33 und bei 60 Hz 1,46 beträgt. Dies bedeutet, dass das Gerät pro kWh elektrischer Energie 1,33 bis 1,46 kWh Kühlleistung erzeugt. Die Nennleistung (Pel) liegt bei 0,39 kW bis 0,47 kW, je nach Betriebsbedingungen. Der Anlaufstrom beträgt maximal 5,1 A bei 50 Hz und 6,4 A bei 60 Hz, was bei der Dimensionierung der Stromversorgung berücksichtigt werden muss. Die Vorsicherung ist mit 10 A ausgelegt, um das Gerät vor Überlastungen zu schützen.

Kompatibilität und Zubehör
Das Gerät ist mit verschiedenen Zubehörteilen kombinierbar, die die Funktionalität erweitern. Dazu gehören ein Kondensatschlauch zur Ableitung von Kondensat, Filtermatten und Metallfilter zur Luftreinigung, ein Türpositionsschalter zur Überwachung der Schranktür, ein elektrischer Kondensatverdunster zur Trocknung des Kondensats, ein IoT Interface und ein Blue e IoT Adapter zur Vernetzung mit übergeordneten Steuerungssystemen. Zudem sind Auflaufrollen für die Montage an TS-, SE- oder PC-Schalttafeln verfügbar. Die SK Master/Slave-Kabel ermöglichen die Verbindung mehrerer Kühlgeräte im SK-Bus-System.

Montage und Installation
Die Montage erfolgt an der Wand des Schaltschranks. Der Lieferumfang umfasst eine Bohrschablone und Befestigungsmaterial, was die Installation vereinfacht. Das Gerät ist anschlussfertig verdrahtet, sodass die elektrische Verbindung über die steckbare Anschlussklemmleiste erfolgt. Die Abmessungen betragen 280 mm (Breite) × 550 mm (Höhe) × 210 mm (Tiefe), was eine kompakte Platzierung ermöglicht. Die Lagertemperaturbereich liegt zwischen -40 °C und 70 °C, sodass das Gerät auch bei extremen Lagerbedingungen unbeschädigt bleibt.

Vorteile im Betrieb
Das Rittal SK 3303500 bietet eine energieeffiziente Kühlleistung mit einem hohen EER-Wert, was zu niedrigeren Betriebskosten führt. Die hydrophobe RiNano-Beschichtung des Verflüssigers reduziert die Kondensatbildung und verringert die Wartungshäufigkeit. Die steckbare Anschlussklemmleiste und die Bohrschablone beschleunigen die Montage. Die Vernetzungsfähigkeit über das IoT Interface ermöglicht eine Fernüberwachung und -steuerung, was die Betriebssicherheit erhöht. Die Schutzart IP 34/54 und NEMA Type 12 gewährleisten eine hohe Zuverlässigkeit in industriellen Umgebungen.

Hinweis: Die Quellen weisen in einigen technischen Angaben Widersprüche auf. So wird in Quelle 3 und 6 das Kältemittel als R134a angegeben, während in Quelle 1, 4 und 5 eindeutig R-513A genannt wird. Die Kühlleistungswerte variieren ebenfalls leicht (z. B. 0,52 kW vs. 0,55 kW). Die Angaben in Quelle 1, 4 und 5 wurden als primär und konsistent erachtet und im Text verwendet. Die Widersprüche betreffen insbesondere die Kältemittelangabe und die Kühlleistungswerte, die in den Quellen 3 und 6 abweichend sind. Diese Abweichungen wurden im Text nicht berücksichtigt, da die primären Quellen (1, 4, 5) konsistenter und detaillierter sind.

Allgemein
Ausführung	Wandanbau
Material	Stahlblech
Farbe	RAL 7035
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/50 Hz: 0,52 kW, Kühlleistung L35 L35/60 Hz: 0,6 kW, Kühlleistung L35 L50/50 Hz: 0,28 kW, Kühlleistung L35 L50/60 Hz: 0,34 kW
Bemessungsbetriebsspannung	230 V, 1~, 50 Hz/60 Hz
Bemessungsstrom max.	Bei 50 Hz: 2,6 A, Bei 60 Hz: 2,6 A
Anlaufstrom (max.)	Bei 50 Hz: 5,1 A, Bei 60 Hz: 6,4 A
Luftleistung (freiblasend)	Außenkreislauf: 315 m³/h, Innenkreislauf: 265 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 50 Hz: 1,33, Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,46
Breite	280 mm
Höhe	550 mm
Tiefe	210 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Schutzart NEMA	UL Type 12
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,17 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,11 t
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...50 °C
Betriebstemperatur max bei 60 Hz	50 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...50 °C
Nennleistung Pel	Nennleistung L35 L35/50 Hz: 0,39 kW, Nennleistung L35 L35/60 Hz: 0,41 kW, Nennleistung L35 L50/50 Hz: 0,45 kW, Nennleistung L35 L50/60 Hz: 0,47 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 10 A

---
