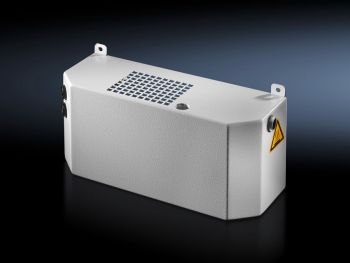

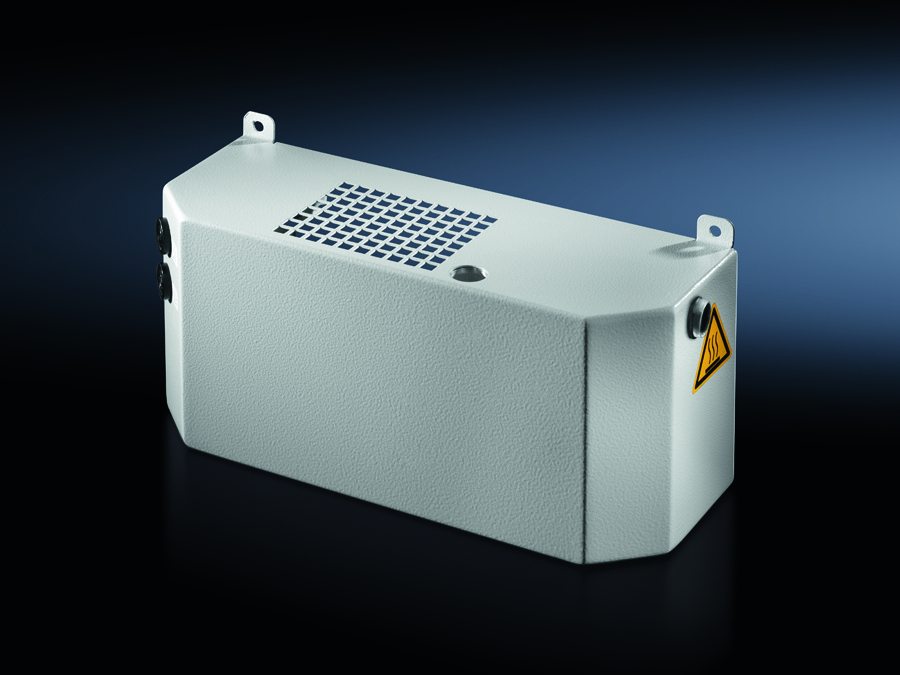

Rittal 3301500 Elektrischer Kondensatverdunster content_copy

Der Rittal SK 3301500 ist ein elektrischer Kondensatverdunster, der speziell für die Montage außen am Schaltschrank entwickelt wurde. Er dient der effizienten Beseitigung von Kondenswasser, das bei der Kühlung von Schaltschränken durch Schaltschrankkühlgeräte oder Luft/Wasser-Wärmetauscher entsteht. Der Verdunster ist anschlussfertig geliefert und ermöglicht eine einfache Integration in bestehende Klimatisierungssysteme. Er ist für den Einsatz in industriellen Umgebungen konzipiert, wo eine zuverlässige und wartungsarme Entfeuchtung erforderlich ist.

Einsatzbereiche
Der Kondensatverdunster ist universell einsetzbar und kompatibel mit allen Schaltschrankkühlgeräten sowie Luft/Wasser-Wärmetauschern, die eine Wandmontage erfordern. Er wird außerhalb des Schaltschranks installiert, um das Kondensat direkt in die Umgebungsluft zu verdunsten, wodurch die Notwendigkeit einer externen Abwasserleitung entfällt. Dies ist besonders vorteilhaft in Anlagen, in denen eine direkte Abwasserentsorgung nicht möglich oder wirtschaftlich nicht sinnvoll ist. Die Anwendung erfolgt in industriellen, technischen und automatisierten Umgebungen, wo eine kontinuierliche Betriebssicherheit der elektrischen Komponenten im Schaltschrank gewährleistet werden muss.

Funktionen und Ausstattung im Detail
Der Verdunster arbeitet elektrisch und ist mit einer Verdunstungsleistung von 3,5 Litern pro Tag bei 230 V und 3,0 Litern pro Tag bei 115 V ausgestattet. Diese Werte sind abhängig von der Betriebsspannung und entsprechen der maximalen Menge an Kondensat, die pro Tag verdunstet werden kann. Die Bemessungsbetriebsspannung umfasst den Bereich von 115 V bis 230 V, 1~, 50 Hz/60 Hz, was eine internationale Verwendbarkeit ermöglicht. Die Geräte sind somit für verschiedene Stromnetze weltweit geeignet. Das Gerät ist in der Farbe RAL 7035 gehalten, was eine neutrale, industriell anerkannte Farbgebung darstellt, die sich gut in technische Umgebungen integriert.

Technik verständlich erklärt
Der Verdunster nutzt elektrische Heizung, um das anfallende Kondenswasser zu verdunsten. Das Wasser wird über eine Heizfläche erwärmt, wodurch es in die Umgebungsluft abgegeben wird. Dieser Prozess erfolgt kontinuierlich, solange das Gerät betrieben wird. Die Betriebstemperaturbereich liegt zwischen 5 °C und 60 °C, was bedeutet, dass der Verdunster auch bei niedrigen Umgebungstemperaturen funktioniert, solange die Mindesttemperatur nicht unterschritten wird. Die Abmessungen betragen 280 mm (Breite) × 129 mm (Höhe) × 105 mm (Tiefe), was eine kompakte Bauform ermöglicht, die sich an der Außenseite des Schaltschranks montieren lässt, ohne viel Platz zu beanspruchen.

Kompatibilität und Zubehör
Der Verdunster ist für alle Schaltschrankkühlgeräte und Luft/Wasser-Wärmetauscher vorgesehen, die eine Wandmontage erfordern. Er wird direkt an die Abwasserleitung des Kühlgeräts angeschlossen, wobei das Kondensat in den Verdunster geleitet wird. Es gibt keine spezifischen Zubehörteile, die im Lieferumfang enthalten sind; der Verdunster wird als anschlussfertiges Gerät geliefert. Keine zusätzlichen Bauteile wie Pumpen, Rohrleitungen oder Filter sind im Lieferumfang enthalten. Die Montage erfolgt direkt an der Außenseite des Schaltschranks, wobei die Verbindung zum Kühlgerät über eine Standardabwasserleitung erfolgt.

Montage und Installation
Die Montage erfolgt an der Außenseite des Schaltschranks, wobei die Befestigungsmöglichkeiten am Gerät selbst vorgesehen sind. Die Installation erfordert keine speziellen Werkzeuge, da das Gerät anschlussfertig ist. Die elektrische Verbindung erfolgt über die vorgesehenen Anschlussklemmen, die für die Betriebsspannung 115 V bis 230 V ausgelegt sind. Die Anschlussleitung zum Kühlgerät erfolgt über eine Standardabwasserleitung, die in den Verdunster eingesteckt wird. Die Montage ist einfach und erfordert keine spezielle Fachkenntnis, sofern die elektrischen Voraussetzungen (Spannung, Schutzart) erfüllt sind.

Vorteile im Betrieb
Der Einsatz des Verdunsters reduziert die Notwendigkeit einer externen Abwasserentsorgung, was die Installation und Wartung vereinfacht. Die anschlussfertige Ausführung verkürzt die Montagezeit und minimiert Fehlerquellen. Die Mehrspannungsfähigkeit ermöglicht eine flexible Nutzung in verschiedenen Ländern und Stromnetzen. Die kompakte Bauform und die robuste Konstruktion sorgen für eine lange Lebensdauer und geringe Wartungsaufwendungen. Die Verdunstung erfolgt kontinuierlich, wodurch eine ständige Entfeuchtung gewährleistet ist, ohne dass das Gerät regelmäßig geleert oder gewartet werden muss.

Allgemein
Farbe	RAL 7035
Lieferumfang	Elektrischer Kondensatverdunster, anschlussfertig
Verdunstungsleistung	230 V: 3,5 l/d, 115 V: 3,0 l/d
Breite	280 mm
Höhe	129 mm
Tiefe	105 mm
Betriebstemperaturbereich	5 °C...60 °C
Bemessungsbetriebsspannung	115 V - 230 V, 1~, 50 Hz/60 Hz

---
