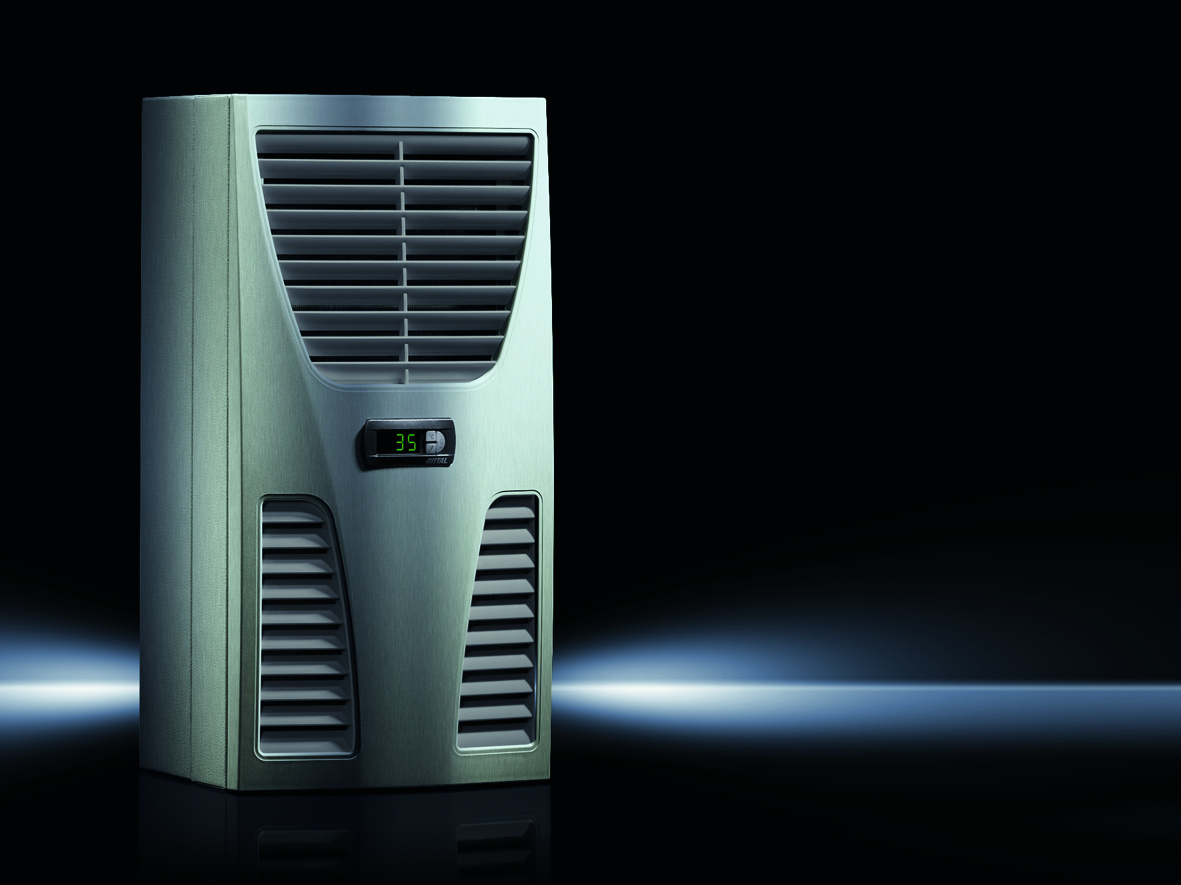

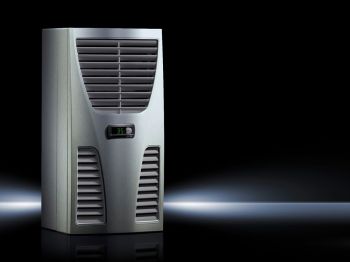

Rittal 3361610 RTT Blue e Kühlgerät in Edelstahl Wandanbau, 750 W content_copy

Das Rittal SK 3361610 ist ein Wandanbau-Kühlgerät der Blue e-Serie, speziell für die Klimatisierung von Schaltschränken und elektronischen Geräten in industriellen Umgebungen konzipiert. Es verfügt über eine Kühlleistung von 0,87 kW bei einer Außentemperatur von 35 °C und einer Betriebsspannung von 115 V, 1~, 60 Hz. Das Gerät ist aus Edelstahl 1.4301 (AISI 304) gefertigt und in der Farbe RAL 9007 gehalten, was eine hohe Korrosionsbeständigkeit und eine lange Lebensdauer auch in anspruchsvollen Umgebungen gewährleistet. Die Abmessungen betragen 280 mm (Breite) × 550 mm (Höhe) × 280 mm (Tiefe), wodurch es sich ideal in Standard-Schaltschrankkonstruktionen integrieren lässt.

Einsatzbereiche
Das Kühlgerät ist für den Einsatz in industriellen Anlagen, wie z. B. in der Fertigungstechnik, der Automatisierungstechnik oder in der Energietechnik, geeignet. Es sorgt dafür, dass die Innentemperatur im Schaltschrank im vorgegebenen Bereich bleibt, um die Funktion und Lebensdauer der darin installierten elektronischen Komponenten zu sichern. Die Betriebstemperaturbereiche liegen zwischen 10 °C und 55 °C, wobei die maximale Betriebstemperatur bei 60 Hz 52 °C beträgt. Die Lagertemperaturbereiche reichen von -40 °C bis 70 °C, was eine Lagerung unter verschiedenen klimatischen Bedingungen ermöglicht.

Funktionen und Ausstattung im Detail
Das Gerät ist mit einem e-Comfortcontroller ausgestattet, der werkseitig auf +35 °C eingestellt ist. Der Einstellbereich liegt zwischen 20 °C und 52 °C, sodass die Temperatur je nach Anforderung angepasst werden kann. Die Luftleistung beträgt im Außenkreislauf 480 m³/h und im Innenkreislauf 600 m³/h, was eine effiziente Luftzirkulation im Schaltschrank gewährleistet. Der Verflüssiger ist mit einer hydrophoben RiNano-Beschichtung versehen, die die Kondensatbildung reduziert und die Wartung vereinfacht. Das Gerät ist anschlussfertig verdrahtet mit einer steckbaren Anschlussklemmleiste, was die Installation beschleunigt.

Technik verständlich erklärt
Das Kühlgerät nutzt das Kältemittel R-513A mit einem Global Warming Potential (GWP) von 631 und einer Menge von 0,26 kg. Die CO₂-Äquivalente betragen 0,16 t. Die Energieeffizienz wird durch den Energy efficiency ratio (EER) von 1,58 bei 60 Hz und L35 L35-Betrieb beschrieben, was eine vergleichsweise effiziente Kühlleistung darstellt. Die Nennleistung beträgt 0,55 kW bei L35 L35/60 Hz und 0,6 kW bei L35 L50/60 Hz. Der zulässige Betriebsdruck beträgt 28 bar, und die Vorsicherung ist mit 10 A ausgelegt. Die maximale Bemessungsstromstärke beträgt 6,63 A bei 60 Hz, der Anlaufstrom erreicht 11,5 A.

Kompatibilität und Zubehör
Das Kühlgerät ist vernetzbar mit dem IoT Interface über den Blue e IoT Adapter, wobei dies für Kühlgeräte ab 500 W Kühlleistung mit e-Comfortcontroller gilt. Passendes Zubehör umfasst Filtermatten für Luft/Luft-Wärmetauscher, Kondensatschläuche, Metallfilter aus Aluminium, Auflaufrollen für TS, SE und PC, sowie einen Türpositionsschalter. Für die Vernetzung und Steuerung stehen zudem ein SK Master/Slave-Kabel für das SK-Bus-System und ein elektrischer Kondensatverdunster zur Verfügung.

Montage und Installation
Die Montage erfolgt an der Wand des Schaltschranks. Das Gerät wird mit der beiliegenden Bohrschablone und dem Befestigungsmaterial installiert. Die Anschlussfertigung mit steckbarer Klemmleiste erleichtert die elektrische Verbindung. Die Schutzart IP 34 für den Außenkreislauf und IP 34 für den Innenkreislauf sowie die Schutzart NEMA UL Type 12 gewährleisten einen ausreichenden Schutz gegen Staub, Spritzwasser und mechanische Einwirkungen.

Vorteile im Betrieb
Die Kombination aus Edelstahlbauweise, hydrophober Beschichtung und integrierter Temperaturregelung sorgt für eine zuverlässige und wartungsreduzierte Betriebsweise. Die vernetzbare Funktionalität ermöglicht eine Überwachung und Steuerung über IoT-Systeme, was die Prozesssicherheit erhöht. Die kompakte Bauform und die standardisierten Abmessungen erleichtern die Integration in bestehende Schaltschrankkonfigurationen. Die Kühlleistung von 0,87 kW bei 35 °C Außenlufttemperatur ist ausreichend für viele industrielle Anwendungen.

Allgemein
Ausführung	Wandanbau
Material	Edelstahl 1.4301 (AISI 304)
Farbe	RAL 9007
Lieferumfang	Verflüssiger mit hydrophober RiNano-Beschichtung, Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste), Bohrschablone, Befestigungsmaterial
Gesamtkühlleistung nach DIN EN 14511	Kühlleistung L35 L35/60 Hz: 0,87 kW, Kühlleistung L35 L50/60 Hz: 0,51 kW
Bemessungsbetriebsspannung	115 V, 1~, 60 Hz
Bemessungsstrom max.	Bei 60 Hz: 6,63 A
Anlaufstrom (max.)	Bei 60 Hz: 11,5 A
Luftleistung (freiblasend)	Außenkreislauf: 480 m³/h, Innenkreislauf: 600 m³/h
Energy efficiency ratio (EER) 50/60 Hz L35 L35	Kälteleistungszahl L35 L35 (EER) 60 Hz: 1,58
Breite	280 mm
Höhe	550 mm
Tiefe	280 mm
Schutzart IP nach EN 60 529	Außenkreislauf IP 34, Innenkreislauf IP 54
Schutzart NEMA	UL Type 12
Kältemittel/Kühlmedium	Kältemittel: R-513A, Menge: 0,26 kg, Global Warming Potential (GWP): 631, CO₂ Äquivalent (CO₂e): 0,16 t
Temperaturregelung	e-Comfortcontroller (werkseitige Einstellung +35 °C)
Betriebstemperaturbereich	10 °C...55 °C
Betriebstemperatur max bei 60 Hz	52 °C
Lagertemperaturbereich	-40 °C...70 °C
Einstellbereich	20 °C...52 °C
Nennleistung Pel	Nennleistung L35 L35/60 Hz: 0,55 kW, Nennleistung L35 L50/60 Hz: 0,6 kW
Zulässiger Betriebsdruck (p max.)	28 bar
Vorsicherung	Sicherungsautomat/Schmelzsicherung: 10 A

---
