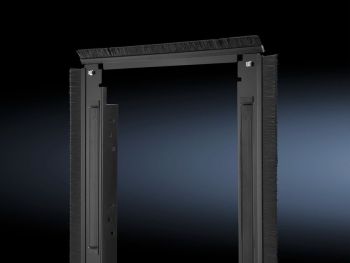

Rittal 5501815 Luftleitblech TS IT BxH 800x2000 mm RAL 9005 Profilsch. content_copy

Das Rittal Luftleitblech, Typ DK 5501.815, ist ein Luftleitblech für Schaltschränke der Serie TS IT, ausgelegt für eine Schrankbreite von 800 mm und eine Höhe von 2.000 mm. Es dient der Trennung der Kalt-/Warm-Bereiche innerhalb eines Schrankes, insbesondere bei Einsatz von Gangeinhausungssystemen oder LCP-Systemen. Die Konstruktion ermöglicht eine effiziente Luftführung und verhindert die Mischung von kalter und warmer Luft, was die Kühlleistung von IT-Systemen verbessert. Das Produkt besteht aus Stahlblech mit einer lackierten Oberfläche in der Farbe RAL 9005. Die Bürstenleisten und Blindpanels sind aus Kunststoff gefertigt, wobei die Materialien UL 94-HB und halogenfrei sind, was eine erhöhte Brandschutzsicherheit gewährleistet.

Einsatzbereiche
Das Luftleitblech wird in IT- und Elektroanlagen eingesetzt, wo eine gezielte Luftführung erforderlich ist. Es ist besonders geeignet für Schrankanlagen mit 48,3 cm ( 19 Zoll )-Profilschienen, bei denen eine thermische Trennung zwischen vorderer und hinterer Schrankhälfte notwendig ist. Die Anwendung erfolgt sowohl in Einzelschränken als auch in Schrankreihen, insbesondere wenn eine Gangeinhausung oder ein LCP-System (Lüfter- und Kühlungssystem) installiert ist. Die umlaufende Bürstenleiste sorgt dafür, dass die Abschottung auch bei montierten Schienensystemen kollisionsfrei funktioniert, ohne dass Luftdurchlässe durch die Schienen entstehen.

Funktionen und Ausstattung im Detail
Das Lieferumfang umfasst 2 vertikale Blenden, 2 horizontale Blenden, 4 Bürstenleisten, 4 Zell-PU-Schaum-Stücke, 6 Blindpanels sowie 1 HE und das notwendige Befestigungsmaterial. Die vertikalen Blenden können an den vorderen und hinteren 48,3 cm ( 19 Zoll )-Profilschienen montiert werden, während die horizontalen Blenden ausschließlich an den vorderen Schienen angebracht werden können. Die Blindpanels sind werkzeuglos montierbar und sorgen für eine saubere Abschlussfläche. Die integrierten Montageöffnungen ermöglichen die optionale Aufnahme von bis zu 3x1 HE Komponenten im 48,3 cm ( 19 Zoll )-Format je Seite, was die Flexibilität bei der Installation erhöht.

Technik verständlich erklärt
Die Bürstenleiste aus Kunststoff bildet einen dichten, aber flexiblen Abschluss zwischen den Blenden und den Schienensystemen. Sie verhindert Luftdurchlässe, ohne dass mechanische Kollisionen mit montierten Geräten auftreten. Die Zell-PU-Schaum-Stücke dienen als zusätzliche Dichtungselemente, um Lücken zwischen den Blenden und den Schrankwänden zu verschließen. Die Stahlblech-Blenden sind robust und für den Einsatz in industriellen Umgebungen ausgelegt. Die lackierte Oberfläche in RAL 9005 gewährleistet eine hohe Korrosionsbeständigkeit und optische Harmonie mit anderen Rittal-Produkten.

Kompatibilität und Zubehör
Das Luftleitblech ist speziell für Schränke der Rittal-Serie TS IT mit den Abmessungen 800 mm Breite und 2.000 mm Höhe konzipiert. Es ist kompatibel mit 48,3 cm ( 19 Zoll )-Profilschienen und kann an diesen montiert werden. Als Alternative wird das Luftleitblech Profilschiene standard für 800x2000 mm angeboten, das ebenfalls für die gleiche Schrankgröße ausgelegt ist. Die Montage erfolgt werkzeuglos über Schnellbefestiger oder alternativ verschraubt, wobei die integrierten Montageöffnungen die Installation erleichtern.

Montage und Installation
Die Montage erfolgt an den 48,3 cm ( 19 Zoll )-Profilschienen, wobei die vertikalen Blenden sowohl vorne als auch hinten montiert werden können. Die horizontalen Blenden sind auf die vorderen Schienen beschränkt. Die Befestigung erfolgt mit dem im Lieferumfang enthaltenen Material, wobei die Schnellbefestiger eine werkzeuglose Montage ermöglichen. Die Blindpanels werden ebenfalls werkzeuglos in die vorgesehenen Öffnungen eingesetzt. Die Zell-PU-Schaum-Stücke werden an den Rändern der Blenden angebracht, um Lücken zu verschließen.

Vorteile im Betrieb
Die gezielte Trennung von Kalt- und Warmbereich verbessert die Kühlleistung und reduziert den Energieverbrauch. Die umlaufende Bürstenleiste sorgt für eine dichte Abschottung, ohne dass die Montage von Geräten beeinträchtigt wird. Die werkzeuglose Montage der Blindpanels und die integrierten Montageöffnungen erhöhen die Flexibilität und verkürzen die Installationszeit. Die Verwendung von halogenfreiem, UL 94-HB-Kunststoff für die Bürstenleisten und Blindpanels erhöht die Sicherheit im Brandfall. Das Produkt ist für den Einsatz in IT- und Elektroanlagen konzipiert, wo eine zuverlässige Luftführung und thermische Trennung erforderlich sind.

Allgemein
Einsatzgebiete	Zur Trennung der Kalt-/Warm-Bereiche innerhalb eines Schrankes bei Gangeinhausung oder bei Einsatz eines LCP Systems.
Material	Stahlblech, Blindpanel: Kunststoff, UL 94-HB, halogenfrei, Bürstenleiste: Kunststoff, UL 94-HB
Oberfläche	Lackiert
Farbe	RAL 9005
Lieferumfang	2 vertikale Blenden, 2 horizontale Blenden, 4 Bürstenleisten, 4 Zell-PU-Schaum-Stücke, Inkl. Befestigungsmaterial, 6 Blindpanel, 1 HE
Montagehinweis	Die vertikalen Blenden mit Bürstenleiste können zur Schottung sowohl an den vorderen als auch an den hinteren 19"-Profilschienen montiert werden., Die Montage der horizontalen Blenden mit Bürstenleisten ist nur an den vorderen 19"-Profilschienen möglich.
Passend für	Breite: 800 mm, Höhe: 2.000 mm

---
