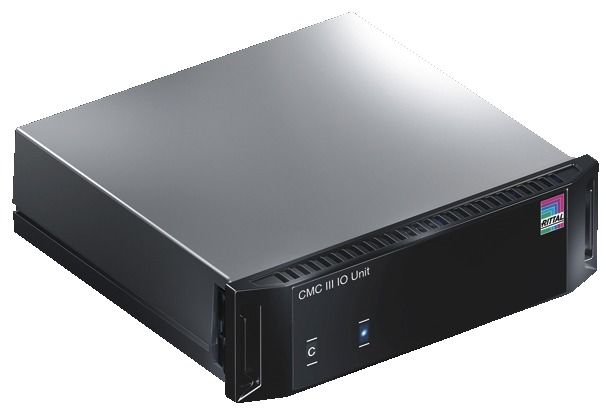

Rittal DK 7030040 CMC III I/O Unit DK 7030040

CMC III I/O Unit
VE = 1 Stück
Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005,
Gehäuse in RAL 7035. Die Unit hat zwei RJ45 Anschlüsse mit einem
integrierten CAN-Bus. Die Unit wird automatisch von dem CMC III System,
der Processing Unit, erkannt und in der Busfolge mit einer fortlaufenden
Ziffer versehen. Integrierte mehrfarbige LED als Statusanzeige. Die I/O
Unit hat 8 digitale Eingänge und 4 Relais-Ausgänge integriert. Mit den
digitalen Eingängen können Signale von 3ten Systemen erfasst und im CMC
III verarbeitet werden. Über die Relais Ausgänge kann das CMC III
Steuerbefehle ausführen oder Meldungen an 3te Systeme abgeben.
Die Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur
Processing Unit.
Die Alarmtexte können über die Software der CMC III Processing Unit
eingestellt werden, werden aber in der Unit selbst gespeichert.

Technische Daten: Digitale Eingänge (Klemme): 8 NC/NO
Relais-Ausgang (Klemme): 4
Wechslerkontakt max. 24 V DC,1 A
CAN-Bus Buchsen RJ45: 2
Bemessungsspannung: 24V DC
BxHxT: 138 x 40 x 120+12Front mm
Temperatur-Einsatzbereich: + 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend
Schutzart: IP 30 nach EN 60 529
Beigelegt in der VE: Unit, Schnellanleitung, seitlicher und Hutschienen
Montagesatz

Beschreibung: Überwachung von bis zu acht digitalen Eingängen und Steuerung von bis zu vier Relais. Die Relais können in der Software mit Messwerten verknüpft werden, so dass diese unter bestimmten Umständen schalten. Auf diese Weise können Geräte kontrolliert oder Meldungen weitergeleitet werden.
Nutzen: Schneller Anschluss und automatische Erkennung durch Plug & Play
Geringer Raumbedarf durch hohe Konzentration von Ein- und Ausgängen.

Funktionsweise: Automatische Busfolge mit fortlaufender Nummer durch die Processing Unit
Die Energieversorung erfolgt über die CAN-Bus Schnittstelle.
Statusanzeige durch integrierte LED
Eingänge für potenzialfreie Signale
Relais-Ausgang (Wechselkontakt) belastbar bis max. 24 V(DC)/1 A

Material: Kunststoff
Front: glatt
Gehäuse: Struktur

Farbe: Gehäuse: RAL 7035
Front: RAL 9005

Schutzart IP nach IEC 60 529: IP 30
Lieferumfang: CMC III I/O Unit
Bedienungsanleitung
Befestigungszubehör für Montage an Flächen

Verpackungseinheit: 1 St.
EAN: 4028177659360
Zolltarifnummer: 85311095
eCl@ss 5.1: 27189253
eCl@ss 7.0: 27189253
ETIM 6.0: EC002627

Abmessungen: Breite: 138 mm
Höhe: 40 mm
Tiefe: 132 mm
Maximale Anzahl Teilnehmer: CMC III Processing Unit: 16
Einbauabmessungen: Einbautiefe: 120 mm
Aufbautiefe: 12 mm
Betriebstemperatur: Betrieb (Umgebung): +0°C...+55°C
Luftfeuchtigkeit (nicht kondensierend): Betrieb (Umgebung): 5 % - 95 %
Schnittstellen/Anschlüsse: Generell: 8 digitale Eingänge
Generell: 4 Relais-Ausgänge (max. 24 V DC/1 A)

Bus-System: 2 x RJ45 CAN-Bus
Gewicht/VE: 0,56 kg
Typ: DK 7030.040

Allgemein
Höhe	3 cm
Tiefe	12 cm
Breite	13.8 cm
Produkttyp	CAN-Bus-Sensoreinheit
Farbe	Schwarz, RAL 7035, RAL 9005
Umgebungsbedingungen
Max. Betriebstemperatur	55 °C
Min Betriebstemperatur	0 °C

---
