Rittal DK 7030120 CMC III Infrarot Zugangssensor

CMC III Infrarot-Zugangssensor mit CAN-Bus
VE = 1 Stück

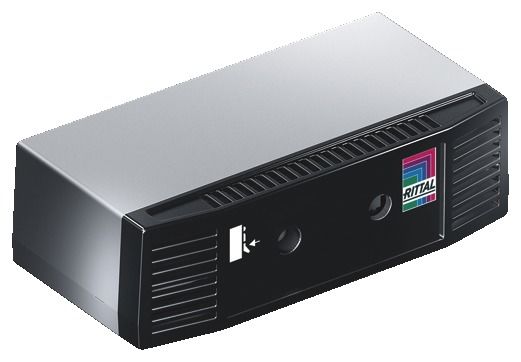

Kompaktes Kunststoffgehäuse mit belüfteter Front in RAL 9005,
Gehäuse in RAL 7035.
Der Sensor hat zwei RJ45 Anschlüsse mit einem integrierten CAN-Bus. Der
Sensor wird automatisch von dem
CMC III System, der Processing Unit, erkannt und in der Busfolge mit
einer fortlaufenden Ziffer versehen. Integrierte mehrfarbige LED als
Statusanzeige.
Der Sensor meldet ob die Rack-Tür offen oder geschlossen ist. Es können
auch Seitenwände, Dachbleche oder Raumtüren überwacht werden. Der Sensor
hat eine Infrarot-Diode als Sender und einen Infrarot-Empfänger
integriert. Wird das Infrarot-Licht von z.B. einer Tür reflektiert,
meldet der Zugangssensor die Tür als geschlossen. Der Abstand zwischen
Sensor und Tür kann über die Software der CMC III Processing Unit
eingestellt werden, wird aber im Sensor selbst gespeichert. Die
Energieversorgung erfolgt über die Anbindung an den CAN-Bus zur
Processing Unit.

Technische Daten: Arbeitweise: optisch
Sender: Infrarot-Diode
Empfänger: Infrarot-Empfänger
CAN-Bus Buchsen RJ45: 2
Schutzart: IP 30 nach EN 60 529
Temperatur-Einsatzbereich: + 0 °C bis + 55 °C
Feuchtigkeits-Einsatzbereich: 5% bis 95% rF nicht kondensierend
BxHxT: 80 x 28 x 40 mm
Beigelegt in der VE: Sensor, Schnellanleitung und Universal-Montagesatz

Beschreibung: Die CMC III Sensoren überwachen die physikalischen Umgebungsbedingungen. Jeder Sensor hat bestimmte Mess- oder Kontrollaufgaben. Sensoren mit den ersten Bestellnummern 7030... sind mit einer CAN-Bus Schnittstelle ausgestattet und können direkt in den Bus, an die Processing Unit III angebunden werden. Sensoren mit den ersten Bestellnummern 7320... sind über die Adaption, CAN-Bus Sensor 7030.100, in den Bus einzubinden.
Nutzen: Schneller Anschluss und automatische Erkennung durch Plug & Play
Die Energieversorung erfolgt über die CAN-Bus Schnittstelle.

Einsatzgebiete: Überwachen von Schränken in der IT-, Industrie- und Gebäudetechnik-Umfeld.
Überwachen von Schränken, Räumen und Containern im IT-Umfeld.

Funktionsweise: Einstellungen können über die CMC III Processing Unit vorgenommen werden
Der CMC III Infrarot-Zugangssensor überwacht per Infrarot-Licht, ob die Tür des Schrankes geöffnet oder geschlossen ist
Der Sensor verfügt über einen integrierten Infrarot-Sender und einen -Empfänger
Der Sensor wird im Schrank montiert und auf die Tür ausgerichtet, das Licht wird von einem Reflektor-Streifen an der Tür reflektiert

Material: Kunststoff

Front: glatt
Gehäuse: Struktur

Farbe: Front: RAL 9005
Gehäuse: RAL 7035

Schutzart IP nach IEC 60 529: IP 30
Lieferumfang: Sensor
Installations- und Kurzbedienungsanleitung


Montagewinkel
Befestigungszubehör
Montage-Clips zur Tragschienen-Befestigung
Reflektor-Klebestreifen

Verpackungseinheit: 1 St.
EAN: 4028177659506
Zolltarifnummer: 85319085
eCl@ss 5.1: 27189253
eCl@ss 7.0: 27189253
ETIM 6.0: EC002627

Ausführung: Infrarotzugangs-Sensor
Abmessungen: Breite: 80 mm
Höhe: 28 mm
Tiefe: 40 mm
Anschluss an den CAN-Bus: Direkt
Maximale Anzahl Teilnehmer: CMC III Processing Unit Compact: 4
CMC III Processing Unit: 32
Betriebstemperatur: Betrieb (Umgebung): +0°C...+55°C
Luftfeuchtigkeit (nicht kondensierend): Betrieb (Umgebung): 5 % - 95 %
Messmethode: Infrarotdiode mit Empfänger und Reflektor
Schnittstellen/Anschlüsse: Generell: 2 x RJ45 CAN-Bus
Gewicht/VE: 0,17 kg
Typ: DK 7030.120
