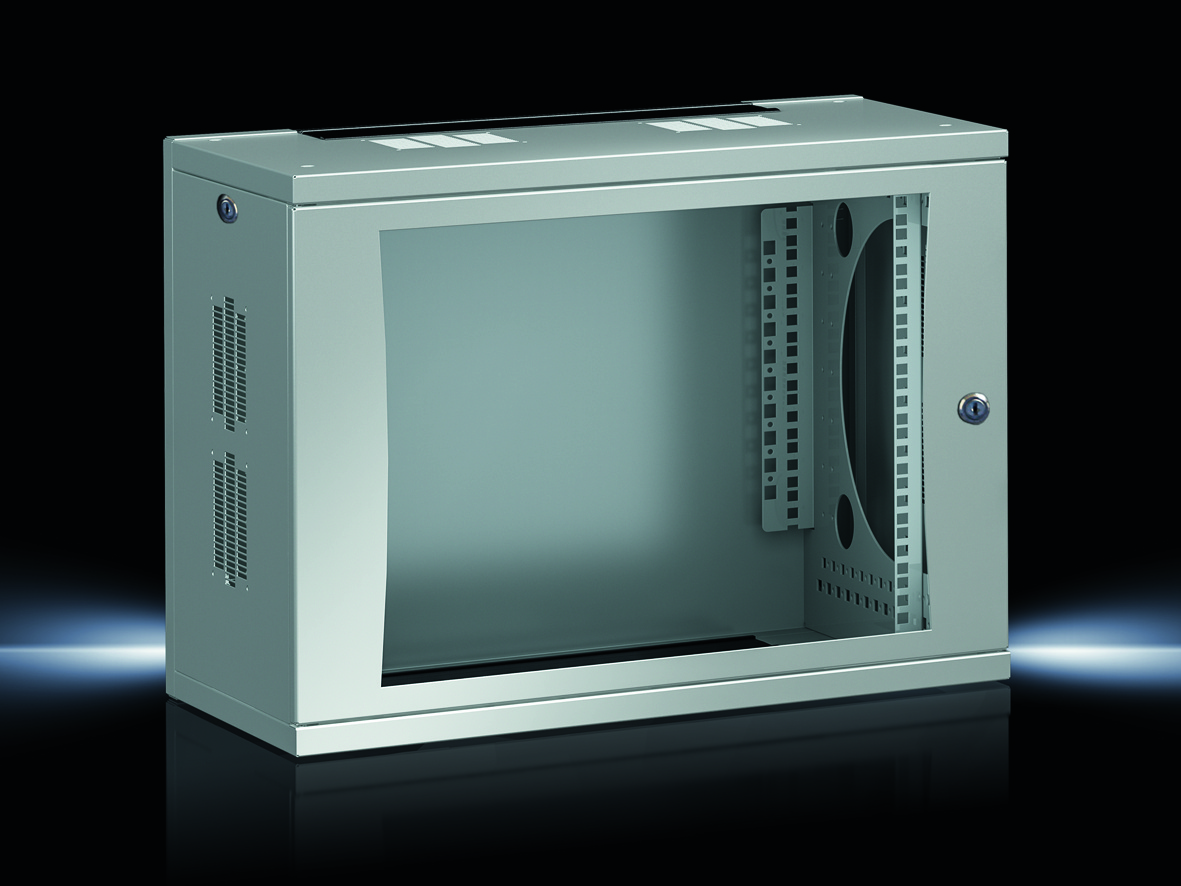

Rittal 7507010 FlatBox DK 9HE BxT 600x400 mm grau 48,3 cm ( 19 Zoll ) Profilschienen content_copy

Das Rittal DK 7507010 ist ein 48,3 cm ( 19 Zoll )-Wand-/Standgehäuse im Format FlatBox, ausgelegt für den Einsatz in IT- und Elektroanlagen. Das Gehäuse bietet eine Einbauhöhe von 9 HE und verfügt über eine vordere 48,3 cm ( 19 Zoll )-Befestigungsebene mit Profilschienen. Es ist in einer Flat-Pack-Verpackung geliefert und kann werkzeuglos montiert werden, wodurch die Installation schnell und ohne spezielle Werkzeuge erfolgen kann. Die Abmessungen betragen 600 mm Breite, 492 mm Höhe und 400 mm Tiefe. Das Gehäuse ist aus Stahlblech gefertigt und mit einer pulverbeschichteten Oberfläche in RAL 7035 versehen, was eine robuste und gleichmäßige Farbgebung gewährleistet. Die Sichtscheibe besteht aus Einscheiben-Sicherheitsglas (ESG) mit einer Dicke von 3 mm, was eine klare Sicht auf die eingebauten Komponenten ermöglicht, ohne die Sicherheit zu beeinträchtigen.

Einsatzbereiche
Das Gehäuse ist flexibel einsetzbar als Wand- oder Standgehäuse. Die symmetrische Grundkonstruktion ermöglicht einen verwechslungsfreien Aufbau, wobei der Türanschlag frei wählbar ist. Die maximale Türöffnung beträgt 210°, was einen guten Zugang zu den internen Komponenten gewährleistet. Die statische Belastbarkeit der 48,3 cm ( 19 Zoll )-Ebene beträgt 5 kg pro HE, was einer Gesamtbelastung von maximal 450 N entspricht. Die maximale Einbautiefe beträgt Tiefe minus 58 mm bis zur Rückwand, wobei der maximale Ebenenabstand bei zwei 48,3 cm ( 19 Zoll )-Ebenen Tiefe minus 104 mm beträgt.

Funktionen und Ausstattung im Detail
Das Lieferumfang umfasst das Gehäuse in Flat-Pack-Verpackung, einen Wandteil, zwei Grundträger, zwei Dach-/Bodenbleche mit Ausbrüchen zur Kabeleinführung über Bürstenleisten, vier Bürstenleisten, zwei abschließbare Seitenwände, eine abschließbare Sichttür mit Sicherheitsschließung 3524 E, Verbindungselemente zur werkzeuglosen Schnellmontage, einen Erdungssatz zur systemgerechten Erdung aller Gehäuseteile sowie die 48,3 cm ( 19 Zoll )-Profilschienen. Die Dach- und Bodenrahmen sowie die Seitenwände verfügen jeweils über zwei Lüfterfelder, die für eine passive Durchlüftung sorgen.

Technik verständlich erklärt
Die 48,3 cm ( 19 Zoll )-Profilschienen ermöglichen die Montage von Standard-IT-Komponenten im 48,3 cm ( 19 Zoll )-Format. Die werkzeuglose Schnellmontage erfolgt über Snap-Verbindungselemente, die eine einfache und sichere Montage gewährleisten. Die Erdung erfolgt über einen integrierten Erdungssatz, der eine systemgerechte Erdung aller Gehäuseteile ermöglicht. Die Bürstenleisten an den Dach- und Bodenblechen dienen der Kabeleinführung und verhindern dabei das Eindringen von Staub oder Feuchtigkeit. Die Sichtscheibe aus ESG bietet eine hohe Sicherheit und Transparenz.

Kompatibilität und Zubehör
Zur Erweiterung und Anpassung des Gehäuses stehen verschiedene Zubehörteile zur Verfügung. Dazu gehören 48,3 cm ( 19 Zoll )-Fastener, Geräteböden in verschiedenen Ausführungen, Kabeldurchführungspanels, Erdungsschienen, Thermostate, FlatBox-Profilschienen, Nivellierfüße, Abdeckplatten für Lüfterfelder, IT-Systemleuchten und Rangierpanels. Die Nivellierfüße ermöglichen den Einsatz als Standgehäuse.

Montage und Installation
Die Montage erfolgt werkzeuglos über Snap-Verbindungselemente. Die symmetrische Konstruktion erleichtert den Aufbau, wobei die Positionierung der Seitenwände und der Tür frei wählbar ist. Die Bürstenleisten an den Dach- und Bodenblechen ermöglichen eine saubere Kabeleinführung. Die Erdung erfolgt über den im Lieferumfang enthaltenen Erdungssatz, der eine sichere und systemgerechte Erdung gewährleistet.

Vorteile im Betrieb
Das Gehäuse bietet eine hohe Flexibilität durch die Möglichkeit, es als Wand- oder Standgehäuse zu verwenden. Die werkzeuglose Montage reduziert den Installationsaufwand. Die passive Durchlüftung über die Lüfterfelder sorgt für eine ausreichende Kühlung der eingebauten Komponenten. Die abschließbaren Seitenwände und die Sichttür mit Sicherheitsschließung 3524 E bieten einen hohen Schutz vor unbefugtem Zugriff. Die pulverbeschichtete Oberfläche in RAL 7035 gewährleistet eine langlebige und ansprechende Optik. Die maximale Belastbarkeit von 450 N ermöglicht die Montage einer Vielzahl von IT- und Elektrokomponenten.

Allgemein
Ausführung	mit 19"-Profilschienen
Material	Stahlblech, Sichtscheibe: Einscheiben-Sicherheitsglas, 3 mm
Oberfläche	Pulverbeschichtet
Farbe	RAL 7035
Lieferumfang	Gehäuse in Flat-Pack-Verpackung, 1 Wandteil, 2 Grundträger, 2 Dach-/Bodenbleche, mit Ausbrüchen zur Kabeleinführung über Bürstenleisten, 4 Bürstenleisten, 2 Seitenwände, abschließbar, 1 Sichttür, abschließbar, Sicherheitsschließung 3524 E, Türanschlag frei wählbar, Verbindungselemente zur werkzeuglosen Schnellmontage, Erdungssatz zur systemgerechten Erdung aller Gehäuseteile, 19"-Profilschienen
Höheneinheiten	9 HE
Breite	600 mm
Höhe	492 mm
Tiefe	400 mm
Einbauhöhe für Komponenten	9 HE
Belastbarkeit	max. 450 N
Hinweis	Max. Einbautiefe: Tiefe - 58 mm bis zur Rückwand, Max. Ebenenabstand bei zwei 19"-Ebenen: Tiefe - 104 mm, Der Türöffnungswinkel beträgt max. 210°
Grundmaterial	Stahlblech
PCF/VE (Cradle-to-Gate)	79,5 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
