Rittal 8660004 VX Sockel-Eckstück mit Blende, vorne/hinten, H: 100 content_copy

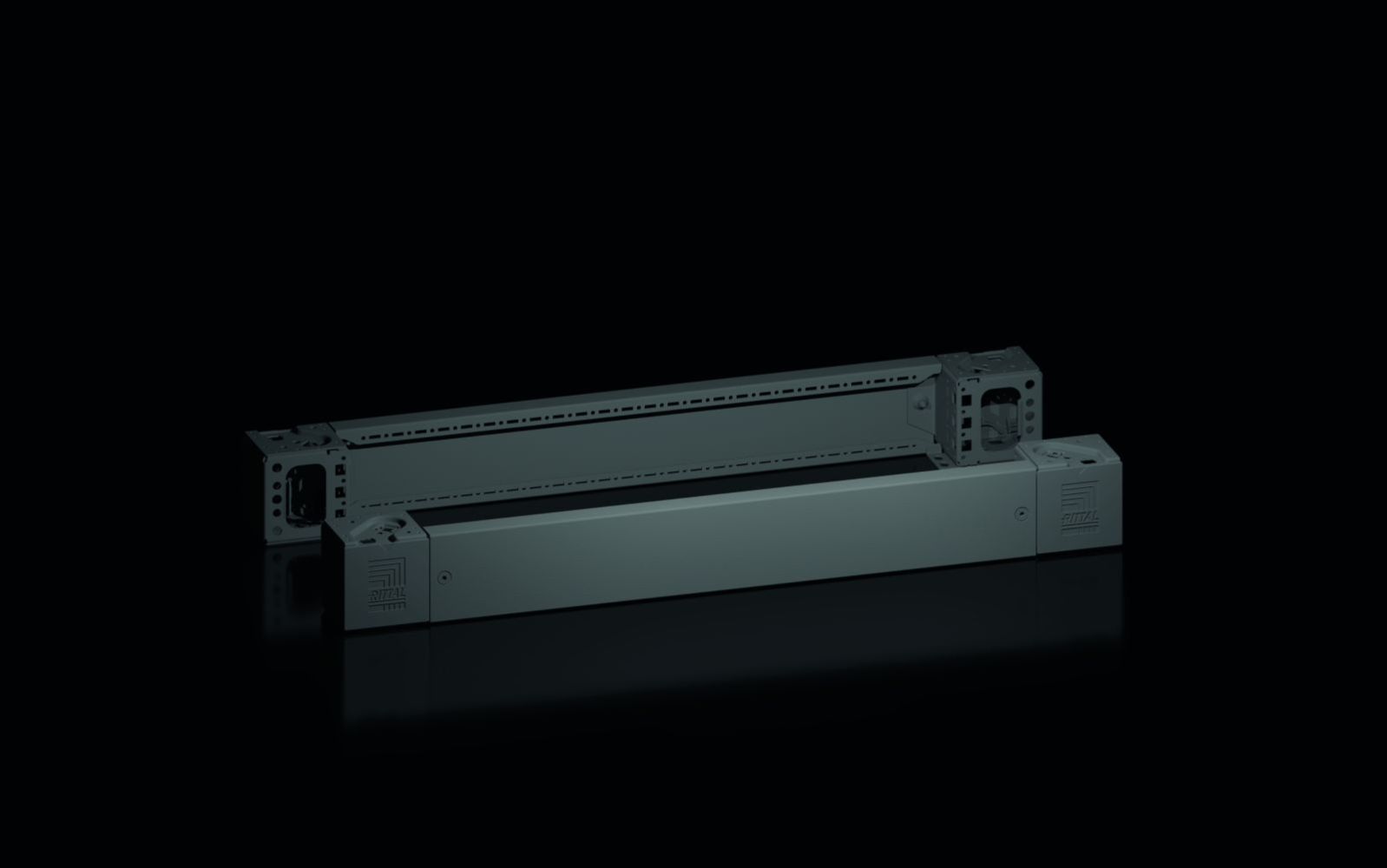

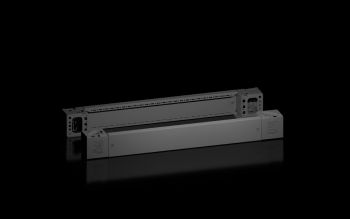

Das Rittal VX 8660004 ist ein Sockel-Eckstück mit integrierten Sockel-Blenden vorne und hinten, speziell für Sockel-Systeme mit einer Breite von 850 mm konzipiert. Es dient als stabiler Abschluss der Sockel-Einheiten und ermöglicht eine ordnungsgemäße Kabeleinführung sowie eine saubere optische Gestaltung der Anreihstellen. Das Produkt besteht aus Stahlblech für die Eckstücke und Blenden sowie aus Kunststoff für die Eck- und Anreihabdeckungen. Die Farbe ist RAL 9005, was einem dunklen Grau entspricht. Die Höhe der Sockel-Blenden beträgt 100 mm, was eine standardisierte Ausführung für die meisten VX-Sockel-Systeme darstellt.

Einsatzbereiche
Das Sockel-Eckstück wird in industriellen Schaltschrankanlagen eingesetzt, insbesondere bei Gehäusetypen wie VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX. Es ist für Schaltschränke mit einer Breite von 850 mm ausgelegt und gewährleistet eine stabile und ästhetisch ansprechende Verbindung zwischen den einzelnen Sockel-Elementen. Die Blenden dienen nicht nur als optischer Abschluss, sondern tragen auch zur zusätzlichen Stabilisierung der Sockel untereinander bei, was insbesondere bei längeren Anreihungen von Vorteil ist.

Funktionen und Ausstattung im Detail
Die Sockel-Eckstücke sind aus Stahlblech gefertigt und bieten eine hohe mechanische Stabilität. Die integrierten Sockel-Blenden vorne und hinten ermöglichen eine flexible Kabeleinführung und unterstützen den Innenausbau der Sockel. Die seitlichen Blenden dienen zusätzlich zum Abschluss einer Sockel-Einheit oder zur Stabilisierung zwischen mehreren Sockeln. Die Lieferung umfasst 4 Eckabdeckungen aus Kunststoff, 4 Sockel-Eckstücke (100 mm hoch) sowie 2 Sockel-Blenden vorne/hinten (100 mm hoch), inklusive Befestigungsmaterial. Die Abdeckungen sorgen für einen bündigen Abschluss an den Anreihstellen.

Technik verständlich erklärt
Die Konstruktion aus Stahlblech gewährleistet eine hohe Festigkeit und Langlebigkeit, auch unter industriellen Belastungen. Die Kunststoffabdeckungen sind für die äußere Verkleidung vorgesehen und bieten einen sauberen optischen Abschluss. Die Höhe von 100 mm ist standardisiert und passt sich an die üblichen Sockelhöhen an. Die Farbe RAL 9005 ist ein dunkles Grau, das sich gut in industriellen Umgebungen integriert. Die Befestigung erfolgt über das mitgelieferte Material, das für eine sichere Montage sorgt.

Kompatibilität und Zubehör
Das Sockel-Eckstück ist kompatibel mit den Gehäusetypen VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX, sofern die Breite 850 mm beträgt. Es kann mit weiteren VX-Zubehörteilen kombiniert werden, wie zum Beispiel Nivellierfüßen M12, VX Transportrollen, Sockel-Anreihlaschen, VX Sockel-Ausbauwinkeln (für Blendenhöhen 100 mm oder 100/200 mm), Doppel-Lenkrollen M12, optionalen Blendenbefestigungen, Befestigungslaschen für den Boden oder Nivellier-Elementen für Sockel H100 mm. Diese Komponenten ermöglichen eine individuelle Anpassung und Erweiterung des Sockel-Systems.

Montage und Installation
Die Montage erfolgt durch Befestigung der Sockel-Eckstücke an den Ecken des Sockels, wobei die mitgelieferten Befestigungsmittel verwendet werden. Die Sockel-Blenden werden vorne und hinten an den Sockel angebracht, um eine geschlossene Fläche zu schaffen. Die Eckabdeckungen werden an den Anreihstellen montiert, um einen bündigen Abschluss zu gewährleisten. Die Installation ist einfach und erfordert keine speziellen Werkzeuge oder zusätzliche Komponenten.

Vorteile im Betrieb
Das Produkt bietet eine hohe Stabilität des Sockels, was die mechanische Belastbarkeit erhöht. Die flexible Innenausbaufähigkeit durch das VX-Zubehör ermöglicht eine individuelle Anpassung an unterschiedliche Anforderungen. Der bündige Abschluss zwischen den Anreihstellen sorgt für eine saubere und professionelle Optik. Die Verwendung von Stahlblech und Kunststoff gewährleistet eine lange Lebensdauer und Widerstandsfähigkeit gegen industrielle Einflüsse. Die Kompatibilität mit verschiedenen Gehäusetypen und Zubehörteilen erhöht die Flexibilität bei der Systemgestaltung.

Type rating nach UL 50E
Das Produkt entspricht den Type ratings Type 1 und Type 12 nach UL 50E, was eine Schutzklasse für Innenräume und gegen Spritzwasser von oben und seitlich bezeichnet. Diese Zulassung macht es für den Einsatz in industriellen Umgebungen geeignet, wo eine gewisse Schutzfunktion gegen Umgebungsbedingungen erforderlich ist.

Umweltinformationen
Der Produktlebenszyklus (Cradle-to-Gate) weist einen PCF-Wert von 20 kg CO2-Äquivalent pro Verpackungseinheit auf. Die Klasse B bezieht sich auf eine näherungsweise Berechnung auf Basis des Produktgewichts, die vom Hersteller selbst deklariert wurde. Diese Angabe dient der Transparenz über die Umweltbelastung im Produktionsprozess.

Verpackung und Gewicht
Die Verpackungseinheit umfasst 2 Stück. Das Bruttogewicht beträgt 5,551 kg, das Nettogewicht 5,36 kg. Das Gesamtgewicht pro Verpackungseinheit ist mit 5,55 kg angegeben, was die Transport- und Lagerungseigenschaften berücksichtigt.

Allgemein
Material	Sockel-Eckstück: Stahlblech, Sockel-Blende vorne/hinten: Stahlblech, Eck- und Anreihabdeckung: Kunststoff
Farbe	RAL 9005
Lieferumfang	4 Eckabdeckungen, Inkl. Befestigungsmaterial, 4 Sockel-Eckstücke, 100 mm hoch, 2 Sockel-Blenden vorne/hinten, 100 mm
Hinweis	Sockel-Blenden, seitlich dienen zum Abschluss einer Sockel-Einheit oder zur zusätzlichen Stabilisierung der Sockel untereinander oder zum Innenausbau der Sockel
Höhe	100 mm
Passend für	Gehäusetyp: VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW, CX, Breite: = 850 mm
Type rating nach UL 50E	Type 1, Type 12
Gewicht/VE	5,55 kg
PCF/VE (Cradle-to-Gate)	20 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
