Rittal 8660400 VX Sockel-Ausbauwinkel, für Sockel-Blenden H: 100 mm content_copy

Der Rittal VX 8660400 ist ein Sockel-Ausbauwinkel aus Stahlblech, speziell entwickelt für den Einsatz im Sockel-System VX. Er dient der sicheren und präzisen Montage von System-Chassis oder Montagestegen innerhalb von Sockel-Blenden aus Stahlblech. Die Ausbauwinkel sind für Sockel-Blenden mit einer Höhe von 100 mm und 200 mm konzipiert und ermöglichen eine stabile Befestigung im Innenausbau an stehenden Sockel-Blenden. Die Verwendung erfolgt in industriellen und technischen Anwendungen, wo eine modulare und flexible Montage von Komponenten im Sockelbereich erforderlich ist.

Einsatzbereiche
Der Ausbauwinkel wird im Bereich der industriellen Elektrotechnik und im Schaltschrankbau eingesetzt, insbesondere bei der Integration von Steuerungselementen, Anzeige- oder Bedieneinheiten in Sockel-Blenden. Er ist geeignet für Anlagen, in denen eine sichere und rückseitige Montage von Baugruppen im Sockelbereich notwendig ist, beispielsweise in Maschinensteuerungen, Verteilerkästen oder industriellen Schaltschränken. Die Montage erfolgt an stehenden Sockel-Blenden, wobei die Ausbauwinkel die notwendige Stabilität und Ausrichtung gewährleisten.

Funktionen und Ausstattung im Detail
Die Ausbauwinkel bestehen aus Stahlblech und sind für den Innenausbau an stehenden Sockel-Blenden vorgesehen. Sie ermöglichen die Befestigung von System-Chassis oder Montagestegen, die an der Rückseite der Sockel-Blende angebracht werden. Der Lieferumfang umfasst 2 Ausbauwinkel sowie das erforderliche Befestigungsmaterial, das für die Montage direkt an der Sockel-Blende benötigt wird. Die Ausbauwinkel sind so konzipiert, dass sie die Systemlochung der Sockel-Blenden nutzen, um eine präzise und stabile Montage zu gewährleisten.

Technik verständlich erklärt
Die Ausbauwinkel sind mechanische Hilfsmittel, die die Montage von Baugruppen im Sockelbereich erleichtern. Sie werden an der Innenseite der Sockel-Blende befestigt und dienen als Anschlusspunkte für System-Chassis oder Montagesteg-Elemente. Die Verwendung von Stahlblech gewährleistet eine hohe mechanische Festigkeit und Langlebigkeit. Die Befestigung erfolgt über die integrierten Montagebohrungen, die mit dem Befestigungsmaterial aus dem Lieferumfang verschraubt werden. Die Ausbauwinkel sind nicht für Sockel-Blenden erforderlich, die um 90° gedreht montiert werden, da in dieser Position die Systemlochung der Blenden direkt genutzt werden kann.

Kompatibilität und Zubehör
Der Ausbauwinkel ist speziell für das Sockel-System VX konzipiert und passt ausschließlich zu Sockel-Blenden aus Stahlblech mit einer Höhe von 100 mm oder 200 mm. Er ist nicht für andere Sockelsysteme oder Materialien vorgesehen. Die Montage erfolgt in Verbindung mit System-Chassis oder Montagestegen, die über die Ausbauwinkel an der Rückseite der Sockel-Blende befestigt werden. Die Kompatibilität ist auf die genannten Sockel-Blendenhöhen und das VX-System beschränkt.

Montage und Installation
Die Montage erfolgt an stehenden Sockel-Blenden. Die Ausbauwinkel werden mit dem beiliegenden Befestigungsmaterial an der Innenseite der Blende befestigt. Die Bohrungen der Ausbauwinkel richten sich nach der Systemlochung der Sockel-Blende, um eine präzise Ausrichtung zu gewährleisten. Nach der Befestigung der Ausbauwinkel können System-Chassis oder Montagesteg-Elemente an diesen befestigt werden. Bei Sockel-Blenden, die um 90° gedreht montiert werden, entfällt die Notwendigkeit der Ausbauwinkel, da die Systemlochung direkt genutzt werden kann.

Vorteile im Betrieb
Die Verwendung des Rittal VX 8660400 ermöglicht eine schnelle und sichere Montage von Baugruppen im Sockelbereich. Die Ausbauwinkel bieten eine stabile Befestigungslösung, die die mechanische Belastbarkeit erhöht und eine präzise Ausrichtung gewährleistet. Die integrierte Systemlochung ermöglicht eine einfache und standardisierte Montage, die die Montagezeit reduziert. Die Verwendung von Stahlblech sorgt für eine hohe Langlebigkeit und Widerstandsfähigkeit gegen mechanische Belastungen im industriellen Einsatz.

Allgemein
Material	Stahlblech

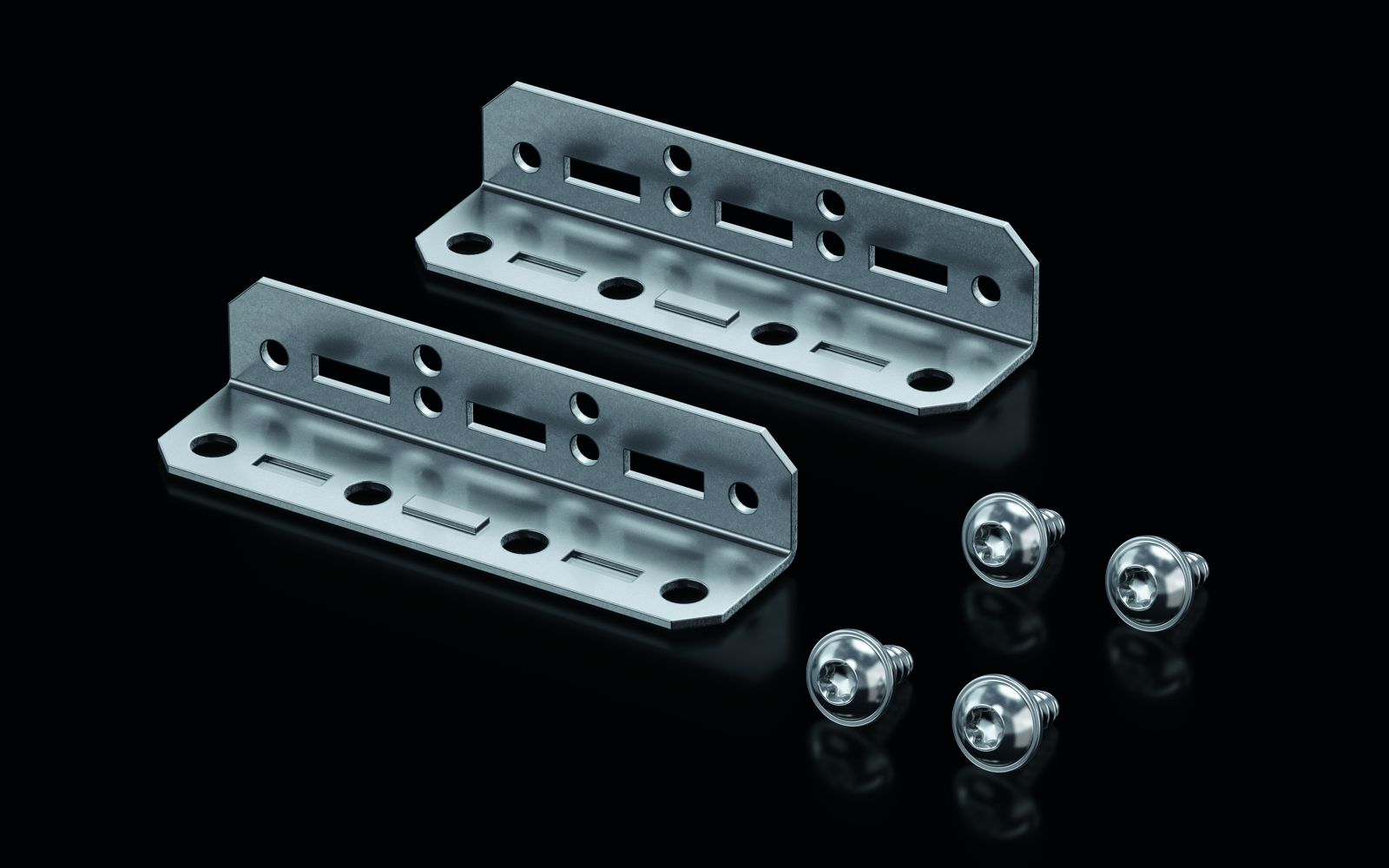

Lieferumfang	2 Ausbauwinkel, Inkl. Befestigungsmaterial
Gewicht/VE	0,096 kg
Einbaumöglichkeiten	Für den Innenausbau an stehenden Sockel-Blenden, An 90° gedrehten Sockel-Blenden wird der Ausbauwinkel nicht benötigt, da die Systemlochung der Sockel-Blenden in dieser Position direkt genutzt werden kann
Passend für	für Sockel-System VX, Stahlblech

---
