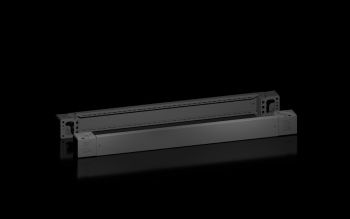

Rittal 8660006 VX Sockel-Eckstück mit Blende, vorne/hinten, H: 100 content_copy

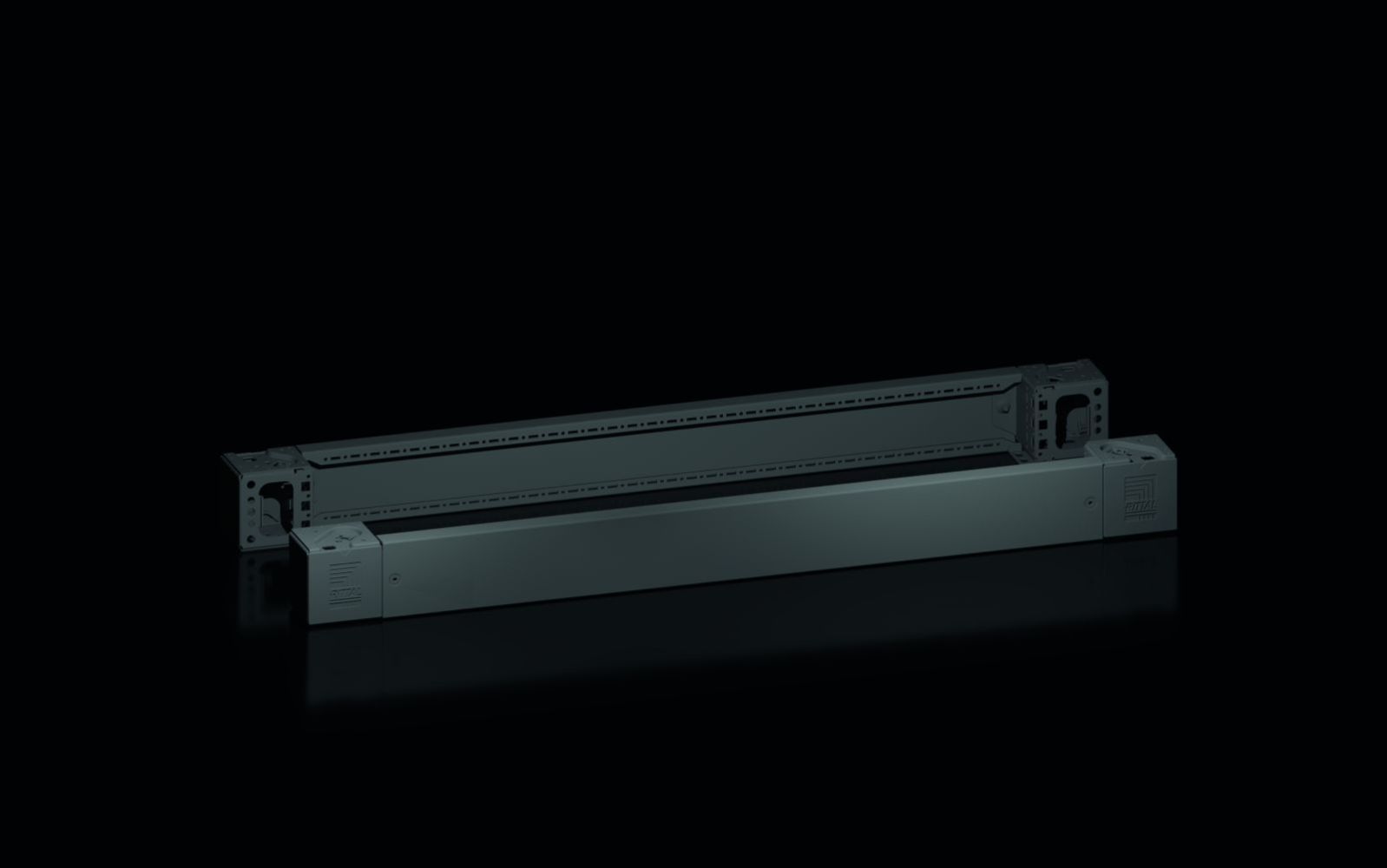

Das Rittal VX 8660006 ist ein Sockel-Eckstück mit integrierten Sockel-Blenden vorne und hinten, speziell für Schaltschränke und Gehäuse des VX-Systems entwickelt. Es dient als stabiler Abschluss der Sockel-Einheiten und ermöglicht eine saubere, bündige Verbindung zwischen aneinandergereihten Schaltschränken. Die Komponente ist aus Stahlblech gefertigt und in der Farbe RAL 9005 gehalten, was eine visuelle Einheitlichkeit mit anderen VX-Systemkomponenten gewährleistet. Die Höhe beträgt 100 mm, wodurch sie für Schaltschränke mit einer Breite von genau 1.100 mm ausgelegt ist.

Einsatzbereiche
Das Sockel-Eckstück wird primär im industriellen Bereich eingesetzt, wo Schaltschränke in Reihen angeordnet sind. Es ist kompatibel mit verschiedenen Gehäusetypen, darunter VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX. Die Verwendung erfolgt insbesondere bei der Montage von Schaltschränken, die auf einem gemeinsamen Sockel-System basieren, um eine mechanische Stabilität und ein einheitliches Erscheinungsbild zu gewährleisten. Die Sockel-Blenden dienen nicht nur als ästhetischer Abschluss, sondern tragen auch zur zusätzlichen Stabilisierung der Sockel untereinander bei und können für den Innenausbau genutzt werden.

Funktionen und Ausstattung im Detail
Das Produkt umfasst vier Sockel-Eckstücke, jeweils 100 mm hoch, sowie zwei Sockel-Blenden für die Vorder- und Rückseite. Zudem sind vier Eckabdeckungen aus Kunststoff enthalten, die den Übergang zwischen den Sockel-Eckstücken und den Schaltschrankwänden abschließen. Das Lieferumfang beinhaltet zudem das erforderliche Befestigungsmaterial, um die Komponenten sicher am Sockel zu montieren. Die Sockel-Blenden sind seitlich anbringbar und dienen sowohl als optischer Abschluss als auch zur Verstärkung der Sockelstruktur.

Technik verständlich erklärt
Die Sockel-Eckstücke bestehen aus Stahlblech, was eine hohe mechanische Festigkeit und Langlebigkeit gewährleistet. Die integrierten Blenden aus Stahlblech sorgen für einen geschlossenen Abschluss an den Vorder- und Rückseiten des Sockels, wodurch eine bündige Verbindung zwischen den Schaltschränken erreicht wird. Die Eckabdeckungen aus Kunststoff ergänzen die metallischen Teile und verhindern sichtbare Kanten oder Lücken. Die Farbe RAL 9005 ist ein dunkles Grau, das sich optisch gut in industriellen Umgebungen einfügt. Die Höhe von 100 mm ist auf die Standardbreite von 1.100 mm abgestimmt, was eine direkte Passform für die meisten VX-Schaltanlagen ermöglicht.

Kompatibilität und Zubehör
Das Sockel-Eckstück ist für eine Vielzahl von Schaltschranktypen geeignet, darunter VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX. Es ist speziell für Schaltschränke mit einer Breite von 1.100 mm konzipiert. Als Zubehör können weitere Komponenten wie Nivellierfüße M12, VX Transportrollen, Sockel-Anreihlaschen oder VX Sockel-Ausbauwinkel kombiniert werden, um die Funktionalität des Sockel-Systems zu erweitern. Die Verwendung dieser Zusatzkomponenten ermöglicht eine flexible Anpassung an unterschiedliche Montagebedingungen und Anforderungen.

Montage und Installation
Die Montage erfolgt durch Befestigung der Sockel-Eckstücke an den Ecken des Sockels, wobei die beiliegenden Befestigungsmaterialien verwendet werden. Die Sockel-Blenden werden an den Vorder- und Rückseiten angebracht, um einen geschlossenen Abschluss zu gewährleisten. Die Eckabdeckungen werden an den Übergängen zwischen den Sockel-Eckstücken und den Schaltschrankwänden montiert, um eine saubere Optik zu erzielen.

Vorteile im Betrieb
Das Sockel-Eckstück bietet eine hohe mechanische Stabilität, was die Langzeitfestigkeit des gesamten Schaltschrank-Systems erhöht. Die bündige Verbindung zwischen den Schaltschränken verbessert das Erscheinungsbild und reduziert die Gefahr von Staub- oder Feuchtigkeitsanreicherung an den Kanten. Die integrierten Blenden ermöglichen zudem eine flexible Kabeleinführung und unterstützen den Innenausbau des Sockels. Die Kompatibilität mit verschiedenen Gehäusetypen und die Verwendung von Standard-Befestigungsmaterialien erleichtern die Installation und Wartung im industriellen Einsatz.

Type rating nach UL 50E
Das Produkt entspricht den Anforderungen der UL 50E-Norm in den Kategorien Type 1 und Type 12. Type 1 schützt vor Berührung mit beweglichen Teilen und vor Eindringen von festen Fremdkörpern, Type 12 bietet zusätzlich Schutz vor Spritzwasser aus allen Richtungen. Diese Zulassung macht das Sockel-Eckstück für den Einsatz in Innenräumen geeignet, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder bei gelegentlichen Spritzwasserbelastungen.

Material und Farbe
Die Sockel-Eckstücke und die vorderen/hinteren Blenden bestehen aus Stahlblech, was eine hohe Festigkeit und Korrosionsbeständigkeit gewährleistet. Die Eck- und Anreihabdeckungen sind aus Kunststoff gefertigt, was eine leichte Montage und einen sauberen optischen Abschluss ermöglicht. Die Farbe RAL 9005 ist ein dunkles Grau, das sich gut in industriellen Umgebungen einfügt und eine einheitliche Optik mit anderen VX-Komponenten bietet.

Gewicht und Umweltbilanz
Das Produkt hat ein Bruttogewicht von 6,6 kg pro Verpackungseinheit, die aus zwei Stück besteht. Die Umweltbilanz wird durch den PCF-Wert (Cradle-to-Gate) von 23 kg CO2-Äquivalenten pro Verpackungseinheit beschrieben, wobei die Kategorie B angibt, dass der Wert näherungsweise auf Basis des Produktgewichts berechnet und selbst deklariert wurde.

Allgemein
Material	Sockel-Eckstück: Stahlblech, Sockel-Blende vorne/hinten: Stahlblech, Eck- und Anreihabdeckung: Kunststoff
Farbe	RAL 9005
Lieferumfang	4 Eckabdeckungen, Inkl. Befestigungsmaterial, 4 Sockel-Eckstücke, 100 mm hoch, 2 Sockel-Blenden vorne/hinten, 100 mm
Hinweis	Sockel-Blenden, seitlich dienen zum Abschluss einer Sockel-Einheit oder zur zusätzlichen Stabilisierung der Sockel untereinander oder zum Innenausbau der Sockel
Höhe	100 mm
Passend für	Gehäusetyp: VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW, CX, Breite: = 1.100 mm
Type rating nach UL 50E	Type 1, Type 12
Gewicht/VE	6,6 kg
PCF/VE (Cradle-to-Gate)	23 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
