Rittal 8660026 VX Sockel-Eckstück mit Blende, vorne/hinten, H: 200 content_copy

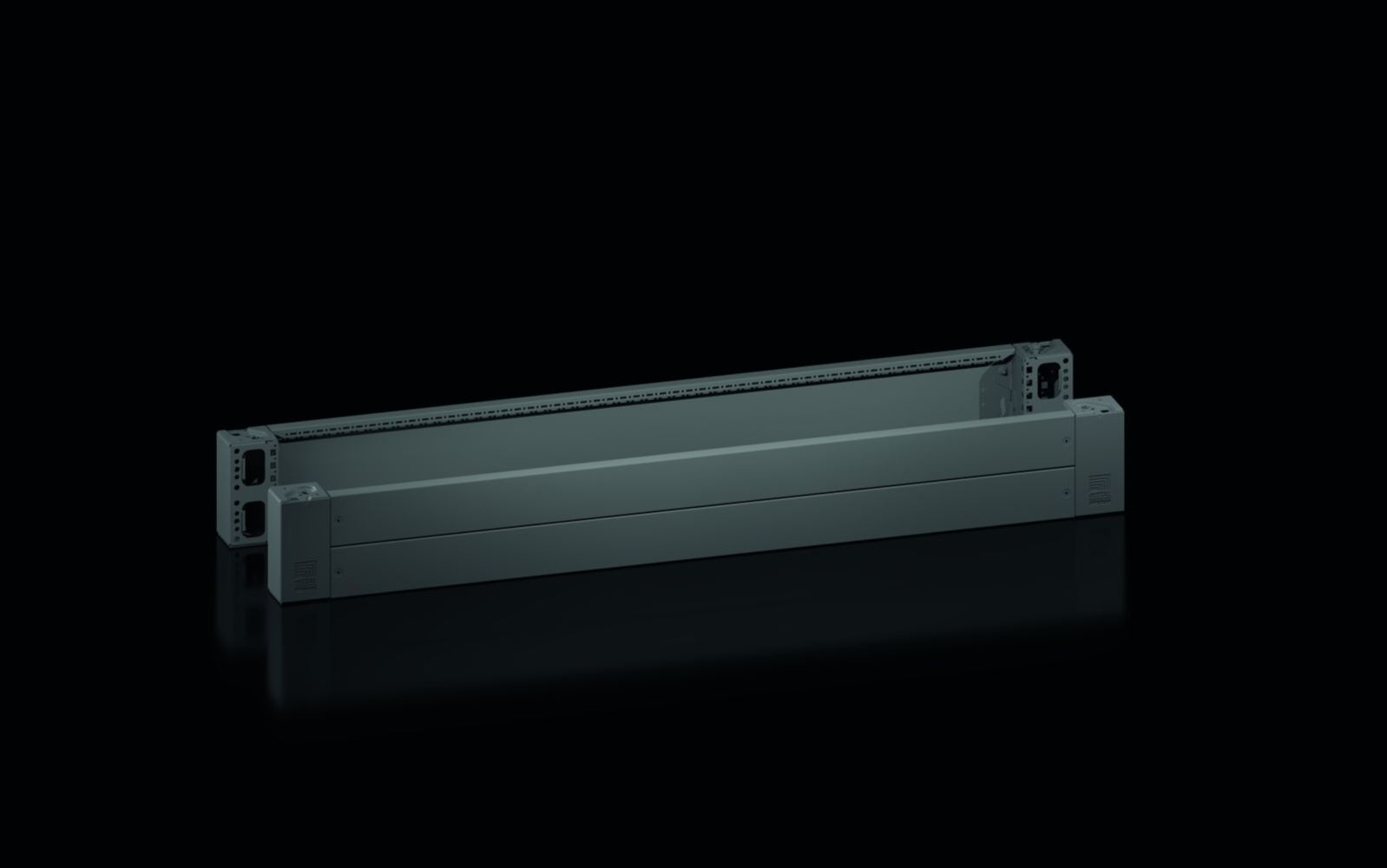

Das Rittal VX 8660026 ist ein Sockel-Eckstück mit integrierten Sockel-Blenden vorne und hinten, speziell für das Sockel-System VX entwickelt. Es dient als stabiler Abschluss und Verbindungselement für Sockelkonstruktionen mit einer Breite von 1.600 mm. Die Komponente besteht aus Stahlblech für die Eckstücke und Blenden sowie aus Kunststoff für die Eck- und Anreihabdeckungen. Die Farbgebung erfolgt in RAL 9005, einem dunklen Grau, das sich optisch gut in industriellen Umgebungen integriert. Die Höhe beträgt 200 mm, wodurch eine ausreichende Stabilität und gleichzeitige Flexibilität bei der Montage gewährleistet ist.

Einsatzbereiche
Das Produkt ist für eine Vielzahl von Gehäusetypen geeignet, darunter VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX. Es wird insbesondere in Anlagen eingesetzt, bei denen eine hohe mechanische Stabilität und ein sauberer, bündiger Abschluss zwischen den Anreihstellen erforderlich sind. Die Sockel-Blenden dienen nicht nur als ästhetischer Abschluss, sondern auch zur zusätzlichen Stabilisierung der Sockel untereinander oder als Grundlage für den Innenausbau. Die Verwendung ist ideal in industriellen Umgebungen, wo Schaltschränke oder Gehäuse in Reihen angeordnet werden.

Funktionen und Ausstattung im Detail
Das Sockel-Eckstück bietet eine sehr hohe Stabilität, was durch die Verwendung von Stahlblech erreicht wird. Die integrierten Sockel-Blenden vorne und hinten ermöglichen eine flexible Kabeleinführung und sorgen für einen ordentlichen Abschluss der Sockelkonstruktion. Die Lieferung umfasst 4 Eckabdeckungen aus Kunststoff, 4 Sockel-Eckstücke aus Stahlblech (200 mm hoch), 1 Sockel-Blende vorne/hinten (200 mm) und 2 Sockel-Blenden vorne/hinten (100 mm), jeweils aus Stahlblech. Befestigungsmaterial ist ebenfalls enthalten, um eine sichere Montage zu gewährleisten.

Technik verständlich erklärt
Die Konstruktion aus Stahlblech gewährleistet eine hohe mechanische Festigkeit und Langlebigkeit. Die Kunststoffabdeckungen an den Ecken und Anreihstellen schützen vor mechanischen Beschädigungen und sorgen für einen sauberen optischen Abschluss. Die Sockel-Blenden in den Höhen 100 mm und 200 mm ermöglichen eine anpassbare Ausführung, je nachdem, ob ein vollständiger Abschluss oder eine teilweise Öffnung für Kabel oder andere Bauteile benötigt wird. Die Farbe RAL 9005 ist ein Standard in der Industrie und sorgt für eine einheitliche optische Gestaltung.

Kompatibilität und Zubehör
Das Sockel-Eckstück ist kompatibel mit verschiedenen Gehäusetypen des Rittal VX-Systems, einschließlich VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX. Es ist speziell für eine Breite von 1.600 mm ausgelegt. Als Zubehör können weitere Elemente wie Nivellierfüße M12, VX Transportrollen, VX Nivellier-Elemente (H: 200 mm), Sockel-Anreihlaschen, VX Sockel-Ausbauwinkel (für Blenden H: 100 mm oder H: 100/200 mm), Doppel-Lenkrollen M12, optionale Blendenbefestigungen, Befestigungslaschen für Sockelboden (VX 8660100) oder System-Chassis (23 x 64 mm, B/H/T: 1600 mm) kombiniert werden. Die Kabelabfangschiene Winkelprofil (B: 1600 mm) unterstützt die ordnungsgemäße Führung von Kabeln im Sockelbereich.

Montage und Installation
Die Montage erfolgt durch Befestigung der Sockel-Eckstücke an den Ecken des Sockels, wobei die beiliegenden Befestigungsmittel verwendet werden. Die Sockel-Blenden werden an den vorderen und hinteren Seiten angebracht, um einen geschlossenen Abschluss zu gewährleisten. Die Eckabdeckungen aus Kunststoff werden an den Übergängen zwischen den Sockeln montiert, um einen bündigen Abschluss zu erreichen. Die Installation ist einfach und erfordert keine speziellen Werkzeuge über das Standardmontagematerial hinaus.

Vorteile im Betrieb
Das Produkt bietet eine hohe Stabilität, die für den sicheren Betrieb von Schaltschränken und Gehäusen in industriellen Anlagen entscheidend ist. Die flexible Innenausbaufähigkeit ermöglicht eine individuelle Anpassung an unterschiedliche Anforderungen. Der bündige Abschluss zwischen den Anreihstellen verbessert das Erscheinungsbild und reduziert die Gefahr von mechanischen Beschädigungen. Die Verwendung von Stahlblech und Kunststoff sorgt für eine lange Lebensdauer und Widerstandsfähigkeit gegen mechanische Belastungen. Die Kompatibilität mit verschiedenen Gehäusetypen erhöht die Einsatzflexibilität.

Type rating nach UL 50E
Das Produkt entspricht den Anforderungen der UL 50E-Norm in den Kategorien Type 1 und Type 12. Type 1 schützt vor festen Fremdkörpern und Tropfwasser, Type 12 bietet zusätzlichen Schutz gegen Spritzwasser aus allen Richtungen. Diese Zulassungen machen das Produkt für den Einsatz in Innenräumen geeignet, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder bei der Gefahr von Spritzwasser.

Gewicht und Umweltbilanz
Die Verpackungseinheit umfasst 2 Stück, das Bruttogewicht beträgt 14,5 kg. Die Umweltbilanz (PCF) wird mit 47,47 kg CO2-Äquivalent pro Verpackungseinheit (Cradle-to-Gate, Kategorie B) angegeben. Dieser Wert ist näherungsweise berechnet und selbst deklariert, basierend auf dem Produktgewicht.

Allgemein
Material	Sockel-Eckstück: Stahlblech, Sockel-Blende vorne/hinten: Stahlblech, Eck- und Anreihabdeckung: Kunststoff
Farbe	RAL 9005
Lieferumfang	4 Eckabdeckungen, Inkl. Befestigungsmaterial, 4 Sockel-Eckstücke, 200 mm hoch, 1 Sockel-Blende vorne/hinten, 200 mm, 2 Sockel-Blenden vorne/hinten, 100 mm
Hinweis	Sockel-Blenden, seitlich dienen zum Abschluss einer Sockel-Einheit oder zur zusätzlichen Stabilisierung der Sockel untereinander oder zum Innenausbau der Sockel
Höhe	200 mm
Passend für	Gehäusetyp: VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW, CX, Breite: = 1.600 mm
Type rating nach UL 50E	Type 1, Type 12
Gewicht/VE	14,5 kg
PCF/VE (Cradle-to-Gate)	47,47 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
