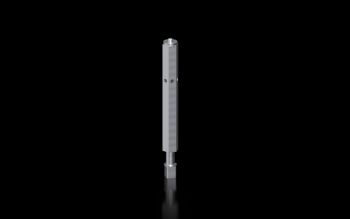

Rittal 8660121 VX Nivellier-Element, H: 200 mm content_copy

Das Rittal VX Nivellier-Element, Typ VX 8660121, ist ein Nivellier-Element aus Stahlblech mit einer verzinkten Oberfläche, speziell für den Einsatz im Sockel-System VX entwickelt. Es dient der nachträglichen Ausrichtung von Schaltschränken oder anderen Geräten auf unebenen Bodenflächen, wobei eine Höhenanpassung bis zu 15 mm möglich ist. Die Höhe des Elements beträgt 200 mm, wodurch es in Kombination mit dem Sockel-System VX eine stabile und ebene Montagebasis ermöglicht. Die Verwendung erfolgt durch Einbau in das Sockel-Eckstück, wodurch eine sichere Befestigung gewährleistet ist.

Einsatzbereiche
Das Nivellier-Element ist in industriellen und technischen Anlagenbereichen einsetzbar, wo Schaltschränke oder Geräte auf unebenen oder leicht geneigten Untergründen montiert werden müssen. Es ist kompatibel mit verschiedenen Schaltschrank-Systemen, darunter VX, VX IT, VX SE, TX, TS, TS IT, PC, IW und TP, sofern diese mit dem Sockel-System VX ausgestattet sind.

Funktionen und Ausstattung im Detail
Das Element ist für eine maximale Belastung von 2500 N pro Einheit ausgelegt, was eine hohe Stabilität bei der Montage von schweren Schaltschränken oder Geräten gewährleistet. Die verzinkte Oberfläche bietet einen guten Korrosionsschutz, insbesondere in Umgebungen mit erhöhter Feuchtigkeit oder geringer chemischer Belastung. Der Lieferumfang umfasst das Nivellier-Element sowie das erforderliche Befestigungsmaterial, das für die Montage im Sockel-Eckstück benötigt wird. Die Verpackungseinheit beträgt 4 Stück.

Technik verständlich erklärt
Das Nivellier-Element arbeitet als mechanische Anpassungseinheit, die in das Sockel-Eckstück integriert wird. Dadurch kann die Höhe des gesamten Schaltschrank-Systems an die Bodenunebenheit angepasst werden, ohne dass die Struktur des Schaltschranks selbst verändert werden muss. Die maximale Anpassungshöhe von 15 mm ermöglicht eine präzise Ausrichtung, wodurch die Stabilität und Funktionalität des Geräts erhalten bleibt. Die Materialstärke und die Verzinkung sorgen für eine lange Lebensdauer und Widerstandsfähigkeit gegen Umwelteinflüsse.

Kompatibilität und Zubehör
Das Element ist speziell für das Sockel-System VX konzipiert und kann in Kombination mit den Schaltschrank-Systemen VX, VX IT, VX SE, TX, TS, TS IT, PC, IW und TP eingesetzt werden. Die Kompatibilität basiert auf der mechanischen Passform und der Befestigungstechnik im Sockel-Eckstück. Es ist nicht für andere Sockelsysteme oder ohne das Sockel-System VX vorgesehen.

Montage und Installation
Die Montage erfolgt durch Einbau des Nivellier-Elements in das Sockel-Eckstück des Schaltschranks. Das beiliegende Befestigungsmaterial wird hierfür verwendet, um das Element sicher zu fixieren. Die Installation erfordert keine zusätzlichen Werkzeuge oder Komponenten, außer dem Sockel-Eckstück selbst, das Teil des jeweiligen Schaltschrank-Systems ist. Die Tragfähigkeit des Untergrunds muss vor der Montage überprüft werden, um eine sichere Belastung zu gewährleisten.

Vorteile im Betrieb
Durch die Verwendung des Nivellier-Elements wird eine ebene und stabile Montagebasis für Schaltschränke erreicht, was die Funktion und Sicherheit der installierten Geräte verbessert. Die einfache Montage und die hohe Belastbarkeit von 2500 N pro Element sorgen für eine zuverlässige und dauerhafte Lösung. Die verzinkte Oberfläche erhöht die Lebensdauer und reduziert die Wartungsfrequenz, insbesondere in Umgebungen mit erhöhter Feuchtigkeit.

Allgemein
Material	Stahlblech
Oberfläche	Verzinkt
Lieferumfang	Inkl. Befestigungsmaterial
Belastbarkeit	Max. zulässige Last: 2500 N je Nivellier-Element
Hinweis	Einsetzbar in Kombination VX, VX IT, VX SE, TX , TS, TS IT, PC, IW, TP mit Sockel-System VX, Tragfähigkeit des Untergrunds ist zu überprüfen
Höhe	200 mm
Gewicht/VE	1,56 kg
Passend für	für Sockel-System VX, Stahlblech

---
