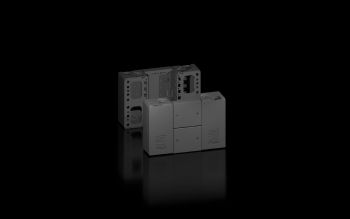

Rittal 8660020 VX Sockel-Eckstück mit Blende, vorne/hinten, H: 200 content_copy

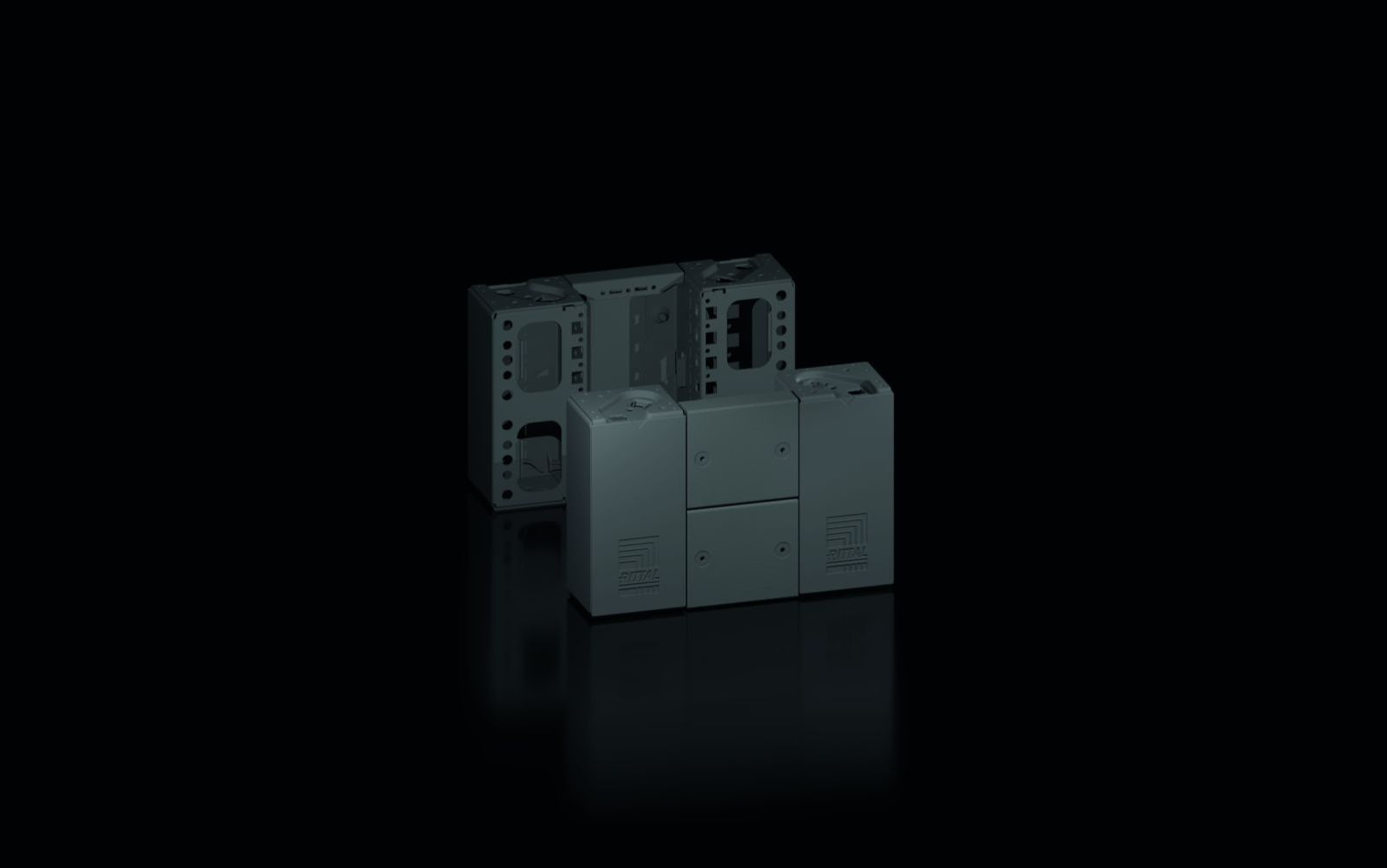

Das Rittal VX 8660020 ist ein Sockel-Eckstück mit integrierten Sockel-Blenden vorne und hinten, speziell für Sockel-Systeme mit einer Breite von 300 mm entwickelt. Es dient als stabiler Abschluss für die Ecken von Sockel-Elementen im VX-System und ermöglicht eine saubere, bündige Verbindung zwischen aneinandergereihten Einheiten. Die Komponente besteht aus Stahlblech für die Eckstücke und die vorderen/hinteren Blenden, während die Eck- und Anreihabdeckungen aus Kunststoff gefertigt sind. Die Farbgebung erfolgt in RAL 9005, einem dunklen Grau, das sich optisch gut in industriellen Umgebungen einfügt.

Einsatzbereiche
Das Produkt ist für eine Vielzahl von Gehäusetypen geeignet, darunter VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW und CX. Es wird insbesondere in Anlagen eingesetzt, bei denen eine hohe mechanische Stabilität und eine ordnungsgemäße Kabelführung erforderlich sind. Die Sockel-Blenden dienen nicht nur als ästhetischer Abschluss, sondern auch zur zusätzlichen Stabilisierung der Sockel untereinander oder als Basis für den Innenausbau, etwa zur Führung von Kabeln oder zur Montage weiterer Bauteile.

Funktionen und Ausstattung im Detail
Das Sockel-Eckstück hat eine Höhe von 200 mm und wird in einer Verpackungseinheit mit zwei Stück geliefert. Der Lieferumfang umfasst 4 Eckabdeckungen, 4 Sockel-Eckstücke (200 mm hoch), 1 Sockel-Blende vorne/hinten (200 mm) sowie 2 Sockel-Blenden vorne/hinten (100 mm). Alle notwendigen Befestigungsmaterialien sind ebenfalls enthalten, um eine sichere Montage zu gewährleisten. Die Blenden sind seitlich anbringbar und können je nach Anforderung zur Abschlussfunktion oder zur Stabilisierung genutzt werden.

Technik verständlich erklärt
Die Verwendung von Stahlblech für die Eckstücke und Blenden gewährleistet eine hohe mechanische Festigkeit und Langlebigkeit, insbesondere in industriellen Umgebungen mit hoher Belastung. Die Kunststoffabdeckungen an den Ecken und Anreihstellen sorgen für einen sauberen optischen Abschluss und schützen vor mechanischen Beschädigungen. Die Höhe von 200 mm ist standardisiert und passt sich an die üblichen Sockelhöhen im VX-System an. Die Farbe RAL 9005 ist ein Standard in der Industrie und ermöglicht eine einheitliche Gestaltung von Anlagen.

Kompatibilität und Zubehör
Das Sockel-Eckstück ist kompatibel mit verschiedenen Gehäusetypen des VX-Systems sowie mit anderen Rittal-Systemen wie TS, TP, PC und CX, sofern die Breite 300 mm beträgt. Als Zubehör können weitere Elemente wie Nivellierfüße, Transportrollen, Sockel-Anreihlaschen oder Sockel-Ausbauwinkel kombiniert werden, um die Funktionalität des Sockels zu erweitern. Die Verwendung von VX-System-Chassis oder optionalen Blendenbefestigungen ist ebenfalls möglich, um die Montage und den Innenausbau zu optimieren.

Montage und Installation
Die Montage erfolgt durch Befestigung der Eckstücke an den Ecken des Sockels, wobei die integrierten Blenden vorne und hinten gleichzeitig montiert werden. Die beiliegenden Befestigungsmaterialien ermöglichen eine sichere und dauerhafte Verankerung. Die seitlichen Blenden (100 mm und 200 mm) können je nach Bedarf an den Seiten des Sockels angebracht werden, um eine geschlossene Fläche zu schaffen oder zusätzliche Stabilität zu gewährleisten.

Vorteile im Betrieb
Die hohe Stabilität des Sockels sorgt für eine sichere Montage von Schaltschränken und verhindert Verschiebungen unter Belastung. Die flexible Innenausbaufunktion ermöglicht eine individuelle Anpassung an spezifische Anforderungen, etwa bei der Kabelführung oder der Montage von Zusatzkomponenten. Der bündige Abschluss zwischen den Anreihstellen sorgt für ein professionelles Erscheinungsbild und erleichtert die Wartung. Die Einhaltung der UL 50E Type 1 und Type 12 Normen sichert die Verwendung in Innenräumen mit unterschiedlichen Umgebungsbedingungen.

Allgemein
Material	Sockel-Eckstück: Stahlblech, Sockel-Blende vorne/hinten: Stahlblech, Eck- und Anreihabdeckung: Kunststoff
Farbe	RAL 9005
Lieferumfang	4 Eckabdeckungen, Inkl. Befestigungsmaterial, 4 Sockel-Eckstücke, 200 mm hoch, 1 Sockel-Blende vorne/hinten, 200 mm, 2 Sockel-Blenden vorne/hinten, 100 mm
Hinweis	Sockel-Blenden, seitlich dienen zum Abschluss einer Sockel-Einheit oder zur zusätzlichen Stabilisierung der Sockel untereinander oder zum Innenausbau der Sockel
Höhe	200 mm
Passend für	Gehäusetyp: VX, VX IT, VX SE, TX CableNet, TS, TS IT, TP, PC, IW, CX, Breite: = 300 mm
Type rating nach UL 50E	Type 1, Type 12
Gewicht/VE	5,13 kg
PCF/VE (Cradle-to-Gate)	19,95 kg CO2 eq (Cat B)
Hinweis zur PCF-Klasse	Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert

---
