Rittal 9677060 NH-Lasttrennschaltleiste Gr.00, 160 A, Abgang unten

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Rittal 9677060 NH-Lasttrennschaltleiste Gr.00, 160 A, Abgang unten
( 5 / 5 ) 2 Wertungen
Rittal 9677060

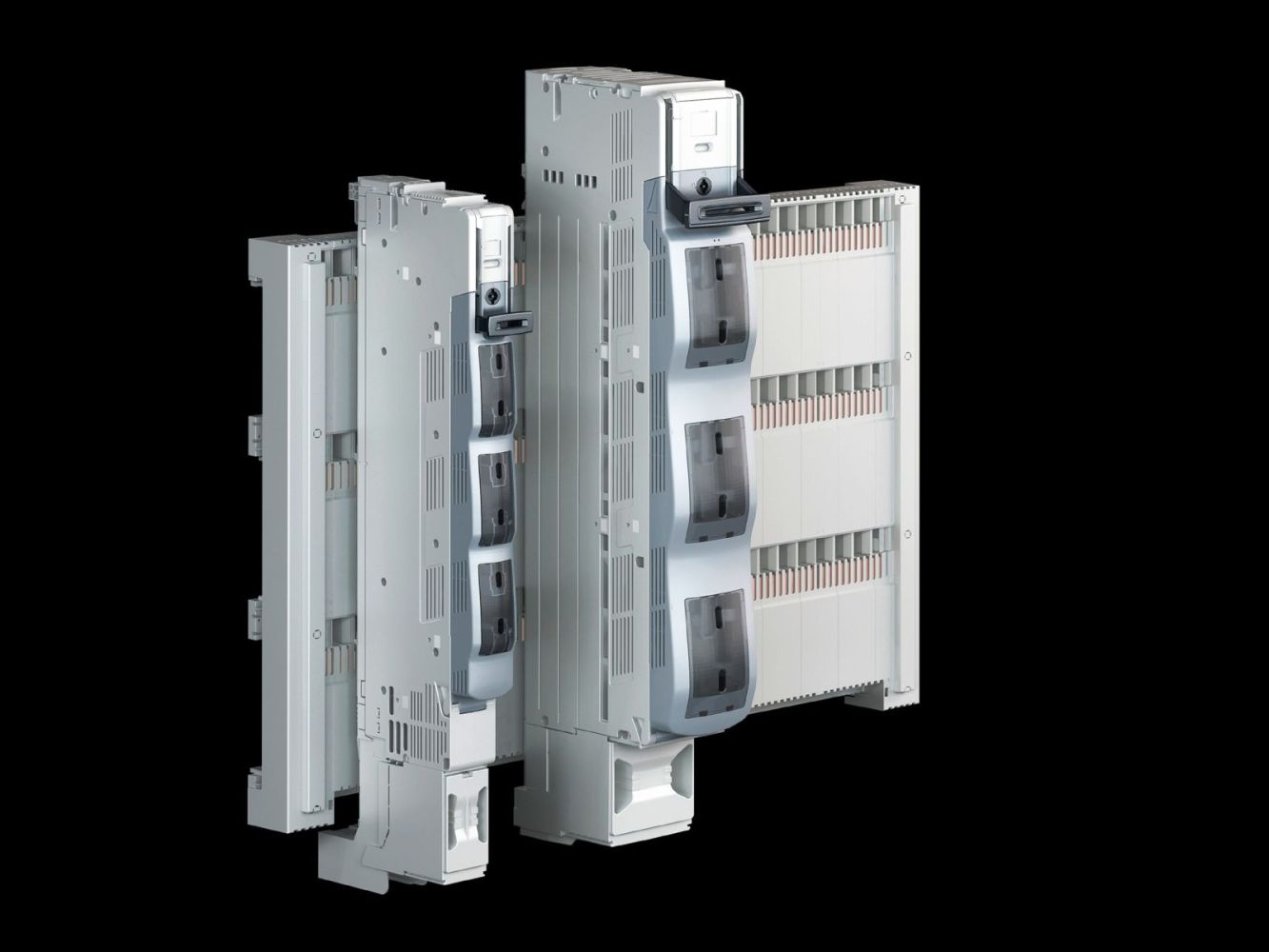

Abbildung kann vom Original abweichen !
Rittal 9677060Rittal 9677060Rittal 9677060
267,72 EUR
inkl. 10,00 EUR Kupfer- Zuschlag
( 318,59 EUR inkl. MwSt. )
zzgl. Versandkosten: 100,00 €
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
Bestand: >100 Stück
1x Rittal 9677060 NH-Lasttrennschaltleiste Gr.00, 160 A, Abgang unten
Datenblatt:file_download Download
Lieske-Nr.:468637
Hersteller-Nr.: 9677060
EAN-Code: 4028177806689
Gewicht:5.14 kg
Typ:SV 9677060

Produktinformationen zu Rittal 9677060:

Die Rittal SV 9677060 ist eine NH-Lasttrennschaltleiste in der Größe 00, konzipiert für den Einsatz in industriellen Schaltschränken und Stromverteilungssystemen. Sie dient als 3-polige Lasttrenneinrichtung mit einer Bemessungsbetriebsstromstärke von 160 A und einer Bemessungsbetriebsspannung von 800 V (AC), 3~. Die Schaltleiste ermöglicht das sichere Trennen von elektrischen Leitungen und ist für Schienensysteme mit einem Mittenabstand von 185 mm ausgelegt. Der Leitungsabgang erfolgt unten, und die Montage erfolgt mittels Klemmbefestigung. Die elektrische Anschlussart ist eine Schraube M8, die für die Verbindung von Rundleitern mit einem Querschnitt von 1,5 bis 95 mm² geeignet ist.

Einsatzbereiche
Die Schaltleiste ist für den Einsatz in industriellen Elektroanlagen vorgesehen, insbesondere in Schaltschränken, wo eine sichere und zuverlässige Trennung der Stromversorgung erforderlich ist. Sie ist für den Einbau in Wandlereinrichtungen geeignet, was sie für Anwendungen in der Automatisierungstechnik und der Energieverteilung besonders geeignet macht. Die Verwendung in Schienensystemen mit 185 mm Mittenabstand macht sie kompatibel mit gängigen Standard-Schienensystemen im industriellen Bereich.

Funktionen und Ausstattung im Detail
Die Funktionsweise basiert auf einem automatischen Sprungschaltwerk, das ein bedienerunabhängiges Schalten ermöglicht. Dies bedeutet, dass der Schalter bei Betätigung schnell und sicher schaltet, ohne dass eine manuelle Kraftübertragung erforderlich ist. Die Kontakte werden durch eine Doppelunterbrechung sicher getrennt, was eine zuverlässige elektrische Trennung gewährleistet. Die Schaltleiste ist aus Polyamid gefertigt, das gemäß UL 94-V0 flammhemmend ist, und die Kontaktbahnen bestehen aus partiell versilbertem Hartkupfer, was eine hohe Leitfähigkeit und Korrosionsbeständigkeit gewährleistet.

Technik verständlich erklärt
Die 3-polige Ausführung ermöglicht die Trennung aller drei Phasen eines Drehstromsystems. Die Bemessungsbetriebsspannung von 800 V (AC) und der maximale Betriebsstrom von 160 A definieren die elektrischen Grenzen der Schaltleiste. Die Klemmbefestigung erlaubt eine sichere Montage an Schienen, wobei die Schraube M8 für die Verbindung der Leitungen sorgt. Die Farbgebung erfolgt in RAL 7035 (Chassis), RAL 7001 (Deckel) und RAL 7016 (Griff), was eine klare visuelle Unterscheidung und gute Sichtbarkeit im Schaltschrank ermöglicht. Die Passung für Sammelschienen mit einer Höhe von 10 mm sichert die mechanische Stabilität.

Kompatibilität und Zubehör
Die Schaltleiste ist für NH-Größe 00 ausgelegt und passt zu Schienensystemen mit 185 mm Mittenabstand. Passendes Zubehör umfasst unter anderem eine Anschlussraum-Abdeckung unten, eine Blendleiste, eine Anschlussraum-Abdeckung rückseitig sowie einen Stromwandler 150/5A. Diese Komponenten können zur Ergänzung der Schaltleiste im Schaltschrank eingesetzt werden, um die Sicherheit und Funktionalität zu erhöhen.

Montage und Installation
Die Montage erfolgt durch Klemmbefestigung an einem Schienensystem mit 185 mm Mittenabstand. Die Schraube M8 wird zur Verbindung der elektrischen Leitungen verwendet. Die Installation erfordert keine speziellen Werkzeuge, da die Klemmverbindung standardisiert ist. Die Schaltleiste ist für den Einbau in Wandlereinrichtungen geeignet, was eine flexible Integration in bestehende Systeme ermöglicht.

Vorteile im Betrieb
Die automatische Schaltfunktion und die Doppelunterbrechung sorgen für eine sichere und zuverlässige Trennung der Stromversorgung. Die Verwendung von Polyamid mit UL 94-V0-Brandverhalten und versilbertem Hartkupfer für die Kontaktbahnen gewährleistet eine hohe mechanische und elektrische Stabilität. Die Kombination aus kompakter Bauform (Breite 50 mm, Höhe 676 mm) und hoher Leistungsfähigkeit macht die Schaltleiste zu einer effizienten Lösung für den industriellen Einsatz. Die Kompatibilität mit gängigen Schienensystemen und Zubehörteilen erleichtert die Integration in bestehende Anlagen.

Die Prüfgrundlage lautet IEC/DIN EN 60 947-3 und DIN EN 60 269-2 (Sicherungseinsätze), was die Konformität mit internationalen Normen für Schaltgeräte und Sicherungseinsätze bestätigt. Die Schaltleiste ist für den Einsatz in Wandlereinrichtungen geeignet, was ihre Anwendbarkeit in modernen industriellen Elektroanlagen erweitert.

Allgemein
Ausführung3-polig schaltbar
FunktionsweiseBedienerunabhängiges Schalten durch automatisches Sprungschaltwerk, Sicheres Trennen der Kontakte durch Doppelunterbrechung
MaterialPolyamid, Brandverhalten gemäß UL 94-V0, Kontaktbahnen: partiell versilbertes Hartkupfer
FarbeChassis: RAL 7035, Deckel: RAL 7001, Griff: RAL 7016
Für NH-Größe00
Für Schienensysteme mit Mittenabstand185 mm
Leitungsabgangunten
Anschlussart (elektrisch)Schraube M8
MontageartKlemmbefestigung
Polzahl3-polig
Bemessungsbetriebsspannung800 V (AC), 3~
Bemessungsbetriebsstrom max.160 A
PrüfgrundlageIEC/DIN EN 60 947-3, DIN EN 60 269-2 (Sicherungseinsätze)
Breite50 mm
Höhe676 mm
Anschluss von Rundleitern1,5 ‐ 95 mm²
Passend für SammelschienenHöhe: 10 mm
Kupferanteil (kg/Stück)1,072
Für WandlereinbauJa


Bitte beachten Sie...
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 10,00 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
Produktdatenblatt
Datenblatt zu Rittal 9677060, EAN: 4028177806689

Fragen & Antworten

Wie ist die Lieferzeit von Rittal 9677060 NH-Lasttrennschaltleiste Gr.00, 160 A, Abgang unten?

Der Artikel Rittal 9677060 NH-Lasttrennschaltleiste Gr.00, 160 A, Abgang unten ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 12 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Rittal 9677060 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Rittal 9677060 NH-Lasttrennschaltleiste Gr.00, 160 A, Abgang unten bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Rittal 9677060 NH-Lasttrennschaltleiste Gr.00, 160 A, Abgang unten können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
