Rittal 9677365 NH-Lasttrennschaltleiste Gr.3, 630 A, Abgang oben, Schaltleiste

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Rittal 9677365 NH-Lasttrennschaltleiste Gr.3, 630 A, Abgang oben, Schaltleiste
( 4.2 / 5 ) 5 Wertungen
Rittal 9677365

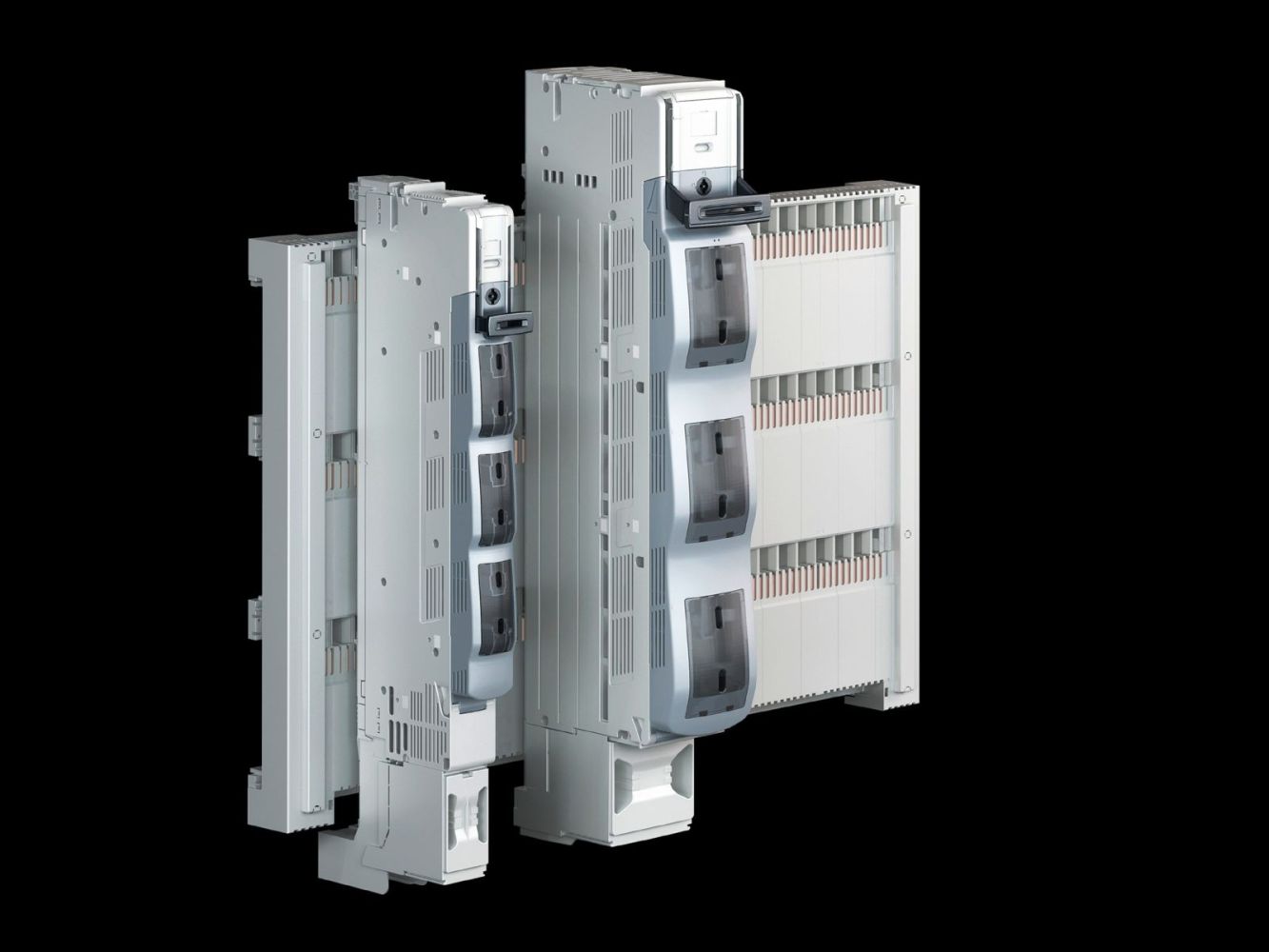

Abbildung kann vom Original abweichen !
Rittal 9677365Rittal 9677365
640,42 EUR
inkl. 49,32 EUR Kupfer- Zuschlag
( 762,10 EUR inkl. MwSt. )
zzgl. Versandkosten: 148,00 €
oder ab 14,02 EUR monatl. Leasingrate
Lieferzeit ab Lager Vorlieferant ca. 12 Arbeitstageinfo_outline
Bestand: >5 Stück
1x Rittal 9677365 NH-Lasttrennschaltleiste Gr.3, 630 A, Abgang oben, Schaltleiste
Datenblatt:file_download Download
Lieske-Nr.:468639
Hersteller-Nr.: 9677365
EAN-Code: 4028177806818
Gewicht:15.28 kg
Typ:SV 9677365

Produktinformationen zu Rittal 9677365:

Die Rittal SV 9677365 ist eine NH-Lasttrennschaltleiste in der Größe 3, konzipiert für den Einsatz in industriellen Schaltschränken und Verteilungssystemen. Sie dient als 3-polige Lasttrennvorrichtung mit einer Bemessungsbetriebsstromstärke von maximal 500 A und einer Bemessungsbetriebsspannung von 800 V (AC), 3~. Die Schaltleiste ermöglicht ein bedienerunabhängiges Schalten durch ein automatisches Sprungschaltwerk und gewährleistet ein sicheres Trennen der Kontakte durch Doppelunterbrechung, was eine zuverlässige elektrische Trennung auch unter Lastbedingungen ermöglicht.

Einsatzbereiche
Die Schaltleiste ist für den Einsatz in Schaltanlagen mit Schienensystemen ausgelegt, die einen Mittenabstand von 185 mm aufweisen. Sie eignet sich insbesondere für Anwendungen in der industriellen Elektrotechnik, wo eine sichere und schnelle Trennung der Stromversorgung erforderlich ist, beispielsweise in Maschinensteuerungen, Antriebssystemen oder Verteilungsschränken. Die Ausführung als Lasttrennschaltleiste ermöglicht die Integration in bestehende NH-Schaltanlagen und bietet eine kompakte Lösung für den Schutz von elektrischen Anlagen.

Funktionen und Ausstattung im Detail
Die Schaltleiste verfügt über eine 3-polige schaltbare Ausführung, wobei die Kontakte durch ein automatisches Sprungschaltwerk betätigt werden. Dieses System sorgt für ein schnelles und sicheres Schalten ohne manuelle Betätigung durch den Bediener. Die Doppelunterbrechung der Kontakte gewährleistet eine zuverlässige elektrische Trennung, die auch bei hohen Lasten stabil bleibt. Die Anschlussart erfolgt über Schrauben M12, was eine sichere und mechanisch stabile Verbindung für Rundleiter ermöglicht. Die Leitungsabgänge sind oben angeordnet, was die Integration in Schaltschränke mit oberem Kabelabgang erleichtert.

Technik verständlich erklärt
Die Schaltleiste besteht aus einem Gehäuse aus Polyamid, das gemäß UL 94-V0 flammhemmend ist und somit eine hohe Brandverhaltenstoleranz bietet. Die Kontaktbahnen sind aus partiell versilbertem Hartkupfer gefertigt, was eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleistet. Die Farbgebung erfolgt in RAL 7035 (Chassis), RAL 7001 (Deckel) und RAL 7016 (Griff), was eine klare optische Unterscheidung und gute Sichtbarkeit im Schaltschrank ermöglicht. Die Schaltleiste ist für den Anschluss von Rundleitern mit einem Querschnitt von 6 bis 240 mm² ausgelegt, was eine breite Anwendbarkeit in verschiedenen Leistungsstufen ermöglicht.

Kompatibilität und Zubehör
Die Schaltleiste ist speziell für Schienensysteme mit einem Mittenabstand von 185 mm konzipiert und passt somit in Standard-Schaltanlagen. Passendes Zubehör umfasst Rahmenklemmen, Anschlussraum-Abdeckungen (oben/unten und rückseitig), Blendleisten sowie Kontaktklemmen für NH-Lasttrennschaltleisten der Größen 00 bis 3. Diese Komponenten unterstützen die sichere Montage und den ordnungsgemäßen Betrieb der Schaltleiste im Schaltschrank. Die Montage erfolgt durch Schraubbefestigung, was eine feste und dauerhafte Verankerung im Schaltschrank gewährleistet.

Montage und Installation
Die Installation erfolgt durch Schraubbefestigung an einem Schienensystem mit 185 mm Mittenabstand. Die Leitungsabgänge sind oben angeordnet, was die Verkabelung von oben erfolgen lässt. Die Schaltleiste ist für den Einsatz mit Sammelschienen mit einer Höhe von 10 mm ausgelegt, was die Integration in bestehende Verteilungssysteme erleichtert. Die Montage erfordert keine speziellen Werkzeuge, da die Befestigungsschrauben standardmäßig vorgesehen sind.

Vorteile im Betrieb
Die Schaltleiste bietet eine hohe Betriebssicherheit durch die Doppelunterbrechung der Kontakte und das automatische Sprungschaltwerk. Die Materialien wie Polyamid und versilbertes Hartkupfer sorgen für eine lange Lebensdauer und hohe Zuverlässigkeit. Die Bemessungswerte von 500 A und 800 V (AC) machen die Schaltleiste für eine Vielzahl von industriellen Anwendungen geeignet. Die klare Farbgebung und die standardisierte Montage erleichtern die Wartung und den Betrieb im Schaltschrank. Die Prüfgrundlage nach IEC/DIN EN 60 947-3 und DIN EN 60 269-2 (Sicherungseinsätze) sichert die Konformität mit internationalen Normen.

Allgemein
Ausführung3-polig schaltbar
FunktionsweiseBedienerunabhängiges Schalten durch automatisches Sprungschaltwerk, Sicheres Trennen der Kontakte durch Doppelunterbrechung
MaterialPolyamid, Brandverhalten gemäß UL 94-V0, Kontaktbahnen: partiell versilbertes Hartkupfer
FarbeChassis: RAL 7035, Deckel: RAL 7001, Griff: RAL 7016
Für NH-Größe3
Für Schienensysteme mit Mittenabstand185 mm
Leitungsabgangoben
Anschlussart (elektrisch)Schraube M12
MontageartSchraubbefestigung
Polzahl3-polig
Bemessungsbetriebsspannung800 V (AC), 3~
Bemessungsbetriebsstrom max.500 A
PrüfgrundlageIEC/DIN EN 60 947-3, DIN EN 60 269-2 (Sicherungseinsätze)
Breite100 mm
Höhe772 mm
Anschluss von Rundleitern6 ‐ 240 mm²
Passend für SammelschienenHöhe: 10 mm
Kupferanteil (kg/Stück)5,285


Bitte beachten Sie...
Bei diesem Artikel ist ein Kupferzuschlag in Höhe von 49,32 EUR enthalten. Dieser ist abhängig vom aktuellen Kupferpreis und dem Kupfergewicht der Leitung. Den Kupferpreis können Sie gerne telefonisch bei uns anfragen
Produktdatenblatt
Datenblatt zu Rittal 9677365, EAN: 4028177806818

Fragen & Antworten

Wie ist die Lieferzeit von Rittal 9677365 NH-Lasttrennschaltleiste Gr.3, 630 A, Abgang oben, Schaltleiste?

Der Artikel Rittal 9677365 NH-Lasttrennschaltleiste Gr.3, 630 A, Abgang oben, Schaltleiste ist derzeit auf Lager

Er ist erfahrungsgemäß innerhalb von 12 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Rittal 9677365 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Rittal 9677365 NH-Lasttrennschaltleiste Gr.3, 630 A, Abgang oben, Schaltleiste bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Rittal 9677365 NH-Lasttrennschaltleiste Gr.3, 630 A, Abgang oben, Schaltleiste können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
