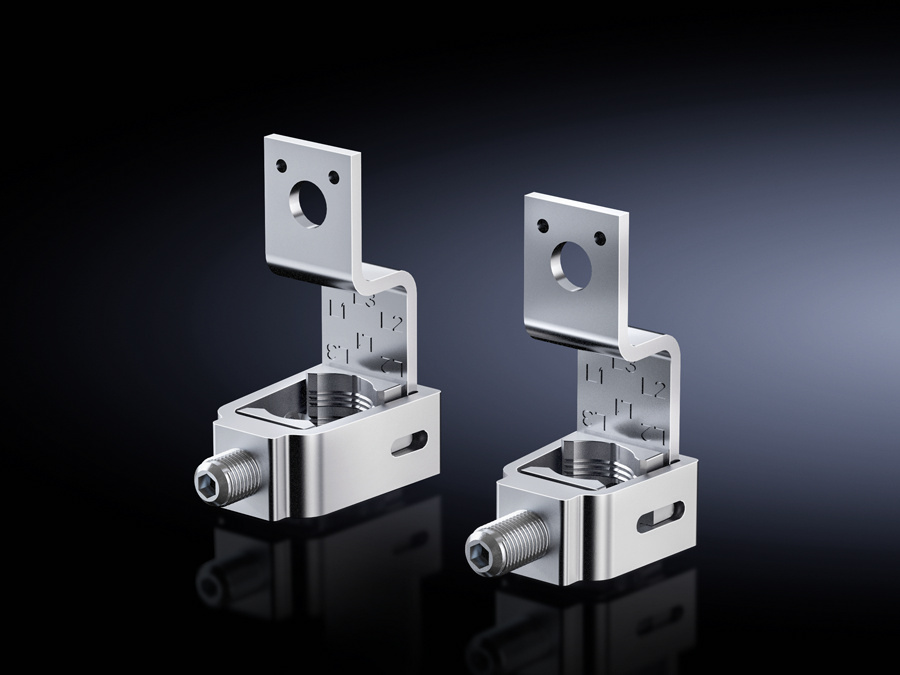

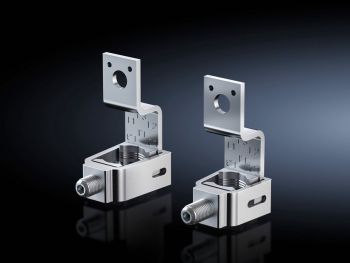

Rittal 9677435 Rahmenklemme für NH-Lasttrennschaltleiste Gr.1-3 (18 content_copy

Die Rittal SV 9677435 ist eine Rahmenklemme für NH-Lasttrennschaltleisten, die speziell für den Umbau auf einen Rahmenklemmenanschluss für Rundleiter entwickelt wurde. Sie ist für Baugrößen 1 bis 3 (185 mm) ausgelegt und ermöglicht den sicheren und zuverlässigen Anschluss von Rundleitern mit einem Querschnitt von 70 bis 240 mm². Die Klemme wird in der industriellen Elektrotechnik eingesetzt, wo eine stabile und leitfähige Verbindung zwischen Leistungsschaltern und Zuleitungen erforderlich ist.

Einsatzbereiche
Die Rahmenklemme ist für den Einsatz in Schaltschränken und Verteileranlagen konzipiert, insbesondere in Anlagen, in denen NH-Lasttrennschaltleisten bereits installiert sind und eine Umstellung auf einen Rahmenklemmenanschluss gewünscht wird. Dies ist beispielsweise bei Modernisierungen, Erweiterungen oder bei der Anpassung an neue Verkabelungsstandards der Fall. Die Klemme gewährleistet eine sichere mechanische und elektrische Verbindung, die den Anforderungen in der industriellen Elektroinstallation entspricht.

Funktionen und Ausstattung im Detail
Die SV 9677435 ermöglicht den direkten Anschluss von Rundleitern mit einem Querschnitt von 70 bis 240 mm² an NH-Lasttrennschaltleisten. Die Klemme ist aus Aluminium und E-Cu (Elektrolytkupfer) gefertigt, wobei die Kontaktflächen versilbert sind, um eine hohe elektrische Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten. Die Versilberung verbessert die Kontaktqualität und reduziert den Übergangswiderstand, was für eine zuverlässige Stromübertragung wichtig ist. Die Klemme ist für Baugrößen 1 bis 3 ausgelegt, was eine universelle Verwendung in verschiedenen Schaltschrankgrößen ermöglicht.

Technik verständlich erklärt
Die Rahmenklemme wird anstelle der ursprünglichen Anschlusspunkte der NH-Lasttrennschaltleiste montiert, um einen Rahmenklemmenanschluss zu schaffen. Dieser Anschluss ist besonders geeignet für Rundleiter, da er eine stabile mechanische Verbindung und eine gleichmäßige Lastverteilung gewährleistet. Die Verwendung von Aluminium und versilbertem E-Cu sorgt für eine hohe thermische und elektrische Leitfähigkeit, was bei hohen Strombelastungen von Vorteil ist. Die Klemme ist so konstruiert, dass sie die mechanische Belastung durch die Leiterführung aufnimmt und eine dauerhafte Verbindung gewährleistet.

Kompatibilität und Zubehör
Die Rahmenklemme ist speziell für NH-Lasttrennschaltleisten in den Baugrößen 1 bis 3 konzipiert. Sie ist kompatibel mit Standard-Rundleitern im Querschnittsbereich von 70 bis 240 mm². Die Klemme wird in einer Verpackungseinheit von 3 Stück geliefert. Der Lieferumfang umfasst eine Anschlussraum-Abdeckung, rückseitig, die zur Abschottung des Anschlussbereichs und zur Verbesserung der Sicherheit dient. Diese Abdeckung schützt vor mechanischen Beschädigungen und verhindert ungewollte Berührungen.

Montage und Installation
Die Montage erfolgt durch Ersatz der ursprünglichen Anschlusspunkte der NH-Lasttrennschaltleiste durch die Rahmenklemme. Die Klemme wird an der vorgesehenen Stelle befestigt, wobei die rückseitige Anschlussraum-Abdeckung montiert wird, um den Anschlussbereich abzudichten. Die Rundleiter werden in die Klemme eingelegt und festgezogen, wobei die vorgesehenen Anschlusskräfte eingehalten werden müssen, um eine sichere Verbindung zu gewährleisten. Die Installation erfolgt in der Regel ohne zusätzliche Werkzeuge, jedoch ist die Verwendung eines geeigneten Schraubendrehers oder einer Zange empfehlenswert, um die Klemme sicher zu befestigen.

Vorteile im Betrieb
Die Verwendung der SV 9677435 bietet den Vorteil einer einfachen und sicheren Umstellung bestehender NH-Lasttrennschaltleisten auf einen Rahmenklemmenanschluss. Die Klemme gewährleistet eine hohe elektrische Leitfähigkeit und mechanische Stabilität, was die Zuverlässigkeit der Anlage erhöht. Die rückseitige Anschlussraum-Abdeckung verbessert die Sicherheit und verhindert ungewollte Berührungen. Die Kombination aus Aluminium und versilbertem E-Cu sorgt für eine lange Lebensdauer und hohe Korrosionsbeständigkeit, was besonders in industriellen Umgebungen von Vorteil ist. Die Klemme ist für eine Vielzahl von Anwendungen geeignet, insbesondere in Schaltschränken, wo eine stabile und leitfähige Verbindung erforderlich ist.

Die Klemme ist in einer Verpackungseinheit von 3 Stück erhältlich. Der Kupferanteil beträgt 0,586 kg pro Stück, was die Materialzusammensetzung widerspiegelt.

Allgemein
Material	Aluminium, E-Cu, versilbert
Lieferumfang	Inkl. Anschlussraum-Abdeckung, rückseitig
Anschluss von Rundleitern	70 ‐ 240 mm²
Für Baugröße	1 - 3
Kupferanteil (kg/Stück)	0,586

---
