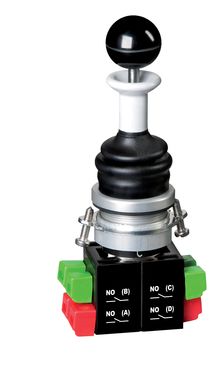

Schmersal WKTC521 Kreuztaster 30,5mm 101019447

Der WKTC521 ist ein Vierwegeschalter mit Rückstellung in die Nullstellung und vier Schaltstellungen (links, rechts, oben, unten). Der Schalter eignet sich für den Einsatz in anspruchsvollen industriellen Umgebungen, einschließlich Außenanwendungen, dank seiner Schutzart IP65 IP65 und seines robusten Designs mit einem eloxierten Aluminium-Frontring und einem schwarzen Dichtungsbalg aus Kautschuk. Mit galvanisch getrennten Kontaktbrücken und einem Verriegelungsmechanismus gewährleistet der Schalter eine hohe Betriebssicherheit. Die Schleichschaltung sorgt für präzise Schaltvorgänge, und der Schalter hat eine mechanische Lebensdauer von mindestens 1.000.000 Schaltspielen.

Technische Daten:

Produkt-Typbezeichnung:

• WKTC521

Artikelnummer (Bestellnummer):

• 101019447

EAN:

• 4030661521077

eCl@ss Nummer:

• Version 12.0: 27-37-14-04
• Version 11.0: 27-37-14-04
• Version 9.0: 27-37-14-04

ETIM Nummer:

• Version 7.0: EC000632
• Version 6.0: EC000632

Zulassungen:

• EN IEC 60947-5-1
• EN IEC 60947-1

Allgemeine Daten:

• Einbaubedingungen: beliebig
• Werkstoff Frontring: Aluminium, eloxiert
• Werkstoff Dichtungsbalg: Kautschuk
• Materialstärke Dichtungsbalg: 1 mm
• Farbe Frontring: Silber
• Farbe Dichtungsbalg: Schwarz
• Bruttogewicht: 180 g

Eigenschaften:

• Rückstellung in Nullstellung: Ja
• Außenanwendungen: Ja
• Galvanisch getrennte Kontaktbrücken: Ja
• Sperrhülse: Ja
• Tastend möglich: Ja
• Anzahl Hilfskontakte: 4
• Anzahl Richtungen: 4
• Anzahl Schließer je Richtung: 1
• Anzahl Schaltstellungen: 4
• Anzahl Schaltstufen: 4

Mechanische Daten:

• Raststellungen: Links, Rechts, Unten, Oben
• Mechanische Lebensdauer: mindestens 1.000.000 Schaltspiele
• Betätigungskraft: ca. 11 N
• Befestigung: Montageflansch

Anschlusstechnik:

• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,5 mm² bis 2,5 mm²
• Hinweis: Alle Angaben einschließlich Aderendhülsen

Abmessungen:

• Einbautiefe: 57 mm
• Länge Betätiger: 90 mm
• Einbaudurchmesser: 30,5 mm
• Frontplattenstärke: 1,5 mm bis 10 mm
• Einbaudurchmesser (EN 60947-1): 30,5 + 0,5 mm
• Rastermaß: 80 x 80 mm

Umgebungsbedingungen:

• Schutzart: IP65, IP65
• Umgebungstemperatur: -25 °C bis +80 °C
• Schwingfestigkeit: 10 … 200 Hz, 20 g
• Schockfestigkeit: 110 g / 4 ms, 30 g / 18 ms

Isolationskennwerte:

• Bemessungsisolationsspannung (Ui): 400 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Verschmutzungsgrad: 3

Elektrische Daten:

• Thermischer Dauerstrom: 10 A
• Spannung AC-15: 250 VAC
• Strom AC-15: 8 A
• Spannung DC-13: 24 VDC
• Strom DC-13: 5 A
• Schaltelement: 4 Schließer (NO)
• Schaltprinzip: Schleichschaltung
• Maximale Schalthäufigkeit: 1.200 /h

Hinweise:

• Schaltstellungen: Positionen A, B, C, D

Typ: WKTC521
