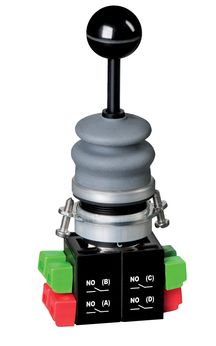

Schmersal WKSC52 Kreuzschalter 30,5mm 101019467

Der WKSC52 ist ein robuster Vierwegeschalter mit vier Schaltstellungen, der in industriellen Anwendungen zur sicheren Steuerung von Maschinen und Prozessen eingesetzt wird. Der Schalter verfügt über vier unabhängige Richtungen (links, rechts, oben, unten) mit jeweils einem NO-Kontakt pro Richtung. Der Frontring aus eloxiertem Aluminium sowie der schwarze Dichtungsbalg aus Kautschuk sorgen für eine hohe Schutzart von IP65 und IP65, sodass der Schalter sowohl in Innen- als auch in Außenbereichen zuverlässig funktioniert. Dank der Verrastung und der Schleichschaltung bietet der Schalter präzise und zuverlässige Schaltvorgänge, selbst bei intensiver Nutzung mit einer mechanischen Lebensdauer von mindestens 1.000.000 Schaltspielen.

Technische Daten:

Produkt-Typbezeichnung:

• WKSC52

Artikelnummer (Bestellnummer):

• 101019467

EAN:

• 4030661611037

eCl@ss Nummer:

• Version 12.0: 27-37-14-04
• Version 11.0: 27-37-14-04
• Version 9.0: 27-37-14-04

ETIM Nummer:

• Version 7.0: EC000632
• Version 6.0: EC000632

Zulassungen:

• EN IEC 60947-5-1
• EN IEC 60947-1

Allgemeine Daten:

• Einbaubedingungen: beliebig
• Werkstoff Frontring: Aluminium, eloxiert
• Werkstoff Dichtungsbalg: Kautschuk
• Materialstärke Dichtungsbalg: 1 mm
• Farbe Frontring: silber
• Farbe Dichtungsbalg: schwarz
• Bruttogewicht: 160 g

Eigenschaften:

• Außenanwendungen: Ja
• Galvanisch getrennte Kontaktbrücken: Ja
• Verrastend: Ja
• Anzahl Hilfskontakte: 4
• Anzahl Richtungen: 4
• Anzahl Schließer je Richtung: 1
• Anzahl Schaltstellungen: 4
• Anzahl Schaltstufen: 4

Mechanische Daten:

• Raststellungen: links, rechts, unten, oben
• Mechanische Lebensdauer: mindestens 1.000.000 Schaltspiele
• Betätigungskraft: ca. 11 N
• Befestigung: Montageflansch

Anschlusstechnik:

• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,5 mm² bis 2,5 mm²
• Hinweis: Alle Angaben einschließlich Aderendhülsen

Abmessungen:

• Einbautiefe: 57 mm
• Länge Betätiger: 90 mm
• Einbaudurchmesser: 30,5 mm
• Frontplattenstärke: 1,5 mm bis 10 mm
• Durchmesser für Einbau (gemäß EN 60947-1): 30,5 + 0,5 mm
• Rastermaß: 80 x 80 mm

Umgebungsbedingungen:

• Schutzart: IP65, IP65
• Umgebungstemperatur: -25 °C bis +80 °C
• Schwingfestigkeit: 10 … 200 Hz, 20 g
• Schockfestigkeit: 110 g / 4 ms, 30 g / 18 ms

Isolationskennwerte:

• Bemessungsisolationsspannung (Ui): 400 V
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Verschmutzungsgrad: 3

Elektrische Daten:

• Thermischer Dauerstrom: 10 A
• AC-15 Spannung: 250 VAC, Strom: 8 A
• DC-13 Spannung: 24 VDC, Strom: 5 A
• Schaltelement: 4 Schließer (NO)
• Schaltprinzip: Schleichschaltung
• Maximale Schalthäufigkeit: 1.200 /h

Hinweis:

• Schaltstellungen: Positionen A, B, C, D

---

Product Description in English:

The WKSC52 is a durable four-way switch designed for industrial applications, ensuring safe control of machines and processes. It features four independent directions (left, right, up, down), each with a NO contact. The anodized aluminum front ring and rubber sealing bellow provide a high protection rating of IP65 and IP65, making the switch suitable for both indoor and outdoor environments. With a latching mechanism and creeping contact operation, the switch guarantees precise and reliable switching even during intensive use, with a mechanical lifespan of at least 1,000,000 operations.
Typ: WKSC52
