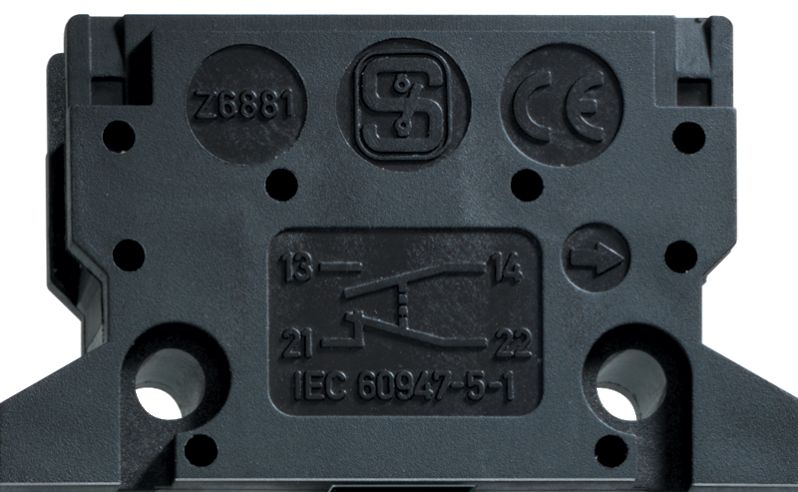

Schmersal Z6881-11-1 Mikroschalter 101138616

Der Positionsschalter Z 6881-11-1 ist ein zuverlässiges Schaltgerät zur Überwachung mechanischer Bewegungen in Maschinen und Anlagen. Er wurde für industrielle Anwendungen entwickelt, bei denen eine präzise und schnelle Erkennung von Bewegungen erforderlich ist. Mit seiner robusten Bauweise aus glasfaserverstärktem Kunststoff und einem Betätiger aus Thermoplast ist der Schalter besonders langlebig und widerstandsfähig gegenüber mechanischen Belastungen.

Dieser Schalter verfügt über einen Öffner- und einen Schließerkontakt sowie eine mechanische Lebensdauer von mindestens 1 Million Schaltspielen. Das Gerät arbeitet mit einer Sprungschaltung, die schnelle Umschaltzeiten und eine maximale Prelldauer von 3 ms gewährleistet. Mit einer Betätigungskraft von 20 N und einer Kontaktöffnungsweite von mehr als 2 x 1,25 mm eignet sich der Schalter ideal für Anwendungen mit höheren mechanischen Anforderungen.

Der Positionsschalter Z 6881-11-1 ist einfach zu installieren dank Schraubanschlüssen mit einem maximalen Anschlussquerschnitt von 2 x 1,5 mm². Er erfüllt die Anforderungen für Steuerstromkreise in den Kategorien AC-15 und DC-13 und ist für Umgebungstemperaturen von -30 bis +85 °C ausgelegt. Das Gerät bietet eine Schutzart von IP40, während die Klemmen ohne passenden Gegenstecker einen Schutzgrad von IP40 aufweisen.

Technische Daten:

Produkt-Typbezeichnung:

• Z 6881-11-1

Artikelnummer (Bestellnummer):

• 101138616

EAN:

• 4030661281414

eCl@ss Nummern:

• Version 12.0: 27-27-06-01
• Version 11.0: 27-27-06-01
• Version 9.0: 27-27-06-01

ETIM Nummern:

• Version 7.0: EC000030
• Version 6.0: EC000030

Zulassungen:

• cULus
• CCC

Vorschriften:

• EN IEC 60947-5-1

Werkstoff des Gehäuses:

• Kunststoff, glasfaserverstärkter Thermoplast

Werkstoff des Betätigers:

• Thermoplast

Bruttogewicht:

• 25 g

Eigenschaften:

• Anzahl der Öffner: 1
• Anzahl der Schließer: 1

Mechanische Daten:

• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Betätigungskraft: 20 N
• Kontaktöffnungsweite: > 2 x 1,25 mm
• Betätigungsgeschwindigkeit: 1 mm/min
• Betätigungsgeschwindigkeit, minimum: 1 mm/min
• Schaltpunktwiederholgenauigkeit: 0,02 mm

Anschlusstechnik:

• Anschlussquerschnitt, maximum: 2 x 1,5 mm²
• Anschluss (mechanisch): Schraubanschluss

Umgebungsbedingungen:

• Schutzart: IP40
• Schutzart der Klemmen bzw. Anschlüsse: IP40 (ohne Gegenstecker)
• Umgebungstemperatur: -30 ... +85 °C

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 250 VAC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Spannung, Gebrauchskategorie AC-15: 230 VAC

Strom, Gebrauchskategorie AC-15: 2,5 A

Spannung, Gebrauchskategorie DC-13: 24 VDC

Strom, Gebrauchskategorie DC-13: 6 A

Schaltprinzip: Sprungschaltung

Prelldauer, maximum: 3 ms

Maximale Schalthäufigkeit: 10.000 /h

Umschaltzeit, maximum: 5 ms

Werkstoff der Kontakte: Silber

Typ: Z 6881-11-1
