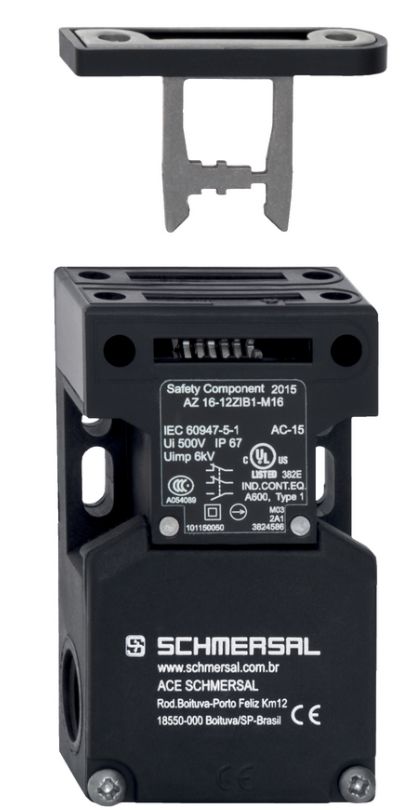

Schmersal AZ 16-03ZI-B1-2053 Kugelrast. Sicherheitsschalter 101150058

Der elektromechanische Sicherheitsschalter AZ 16-03ZIB1-M16-2053 überzeugt durch seine hohe Codierstufe gemäß EN ISO 14119 und drei Sicherheitskontakte. Mit robustem Gehäuse aus glasfaserverstärktem Thermoplast sowie einem Betätiger aus nichtrostendem Stahl eignet er sich optimal für industrielle Anwendungen. Der Schalter bietet Manipulationsschutz und erfüllt höchste Sicherheitsstandards.

Technische Daten:

Produkt-Typbezeichnung:

• AZ 16-03ZIB1-M16-2053

Artikelnummer:

• 101150058

EAN:

• 4030661154527

eCl@ss Nummern:

• Version 12.0: 27-27-26-02
• Version 11.0: 27-27-26-02
• Version 9.0: 27-27-26-02

ETIM Nummern:

• Version 7.0: EC002592
• Version 6.0: EC002592

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe gemäß EN ISO 14119: Hoch
• Wirkprinzip: Elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Werkstoff des Betätigers: Nichtrostender Stahl
• Bruttogewicht: 174 g

Eigenschaften:

• Rückstellkraft: Ja
• Anzahl der Sicherheitskontakte: 3
• Anzahl der Kabeldurchführungen: 3

Sicherheitsbetrachtung:

• Vorschriften: EN IEC 60947-5-1
• Performance Level, bis: c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
• Hinweis: Elektrische Lebensdauer auf Anfrage.
• Gebrauchsdauer: 20 Jahre

Sicherheitsbetrachtung - Fehlerausschluss:

• Performance Level, bis: d
• Kategorie: 3
• Hinweis: Bei 2-kanaligem Einsatz mit geeigneter Logik-Einheit.

Mechanische Daten:

• Betätigungsradius, Minimum: 250 mm
• Betätiger: Gerade, Starr
• Mechanische Lebensdauer, Minimum: 1.000.000 Schaltspiele
• Haftkraft, einstellbar bis: 100 N
• Zwangsöffnungsweg: 8 mm
• Zwangsöffnungskraft je Öffnerkontakt, Minimum: 10 N
• Zwangsöffnungskraft, Minimum: 30 N
• Betätigungsgeschwindigkeit, Maximum: 2 m/s
• Befestigung: Schrauben (2x M6)

Mechanische Daten - Anschlusstechnik:

• Leitungseinführung: 3 x M16 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,75 mm² - 2,5 mm² (inkl. Aderendhülsen)
• Zulässige Leitungstypen: Starr eindrähtig, Starr mehrdrähtig, Flexibel

Mechanische Daten - Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 52 mm
• Höhe des Sensors: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -30 bis +80 °C
• Lager- und Transporttemperatur: -40 bis +85 °C
• Zulässige Aufstellhöhe über NN, Maximum: 2.000 m

Umgebungsbedingungen - Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Bedingter Bemessungskurzschlussstrom: 1.000 A

Schaltelement: 3 Öffner (NC)

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 4.000 /h

Werkstoff der Kontakte: Silber

Elektrische Daten - Sicherheitskontakte:

Spannung (AC-15): 230 VAC

Strom (AC-15): 4 A

Spannung (DC-13): 24 VDC

Strom (DC-13): 4 A

Lieferumfang:

Schlitzverschlüsse

Hinweise:

Der Drehpunkt des Scharniers und die Oberkante des Sicherheitsschalters müssen eine Ebene bilden (+5 mm).

Kleinster Betätigungsradius bei drehbaren Schutzeinrichtungen: 250 mm.

Typ: AZ 16-03ZI-B1-2053 MIT KUGELRASTUNG
