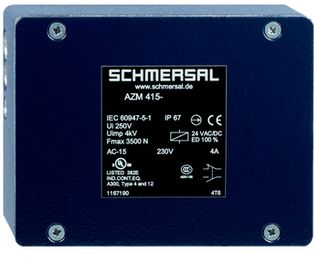

Schmersal AZM 415-11/11zpk 230 VAC Sicherheitszuhaltung 1167204

Der AZM 415-11/11ZPK 230VAC ist ein robuster elektromechanischer Sicherheitsschalter mit Zuhaltefunktion, der speziell für die Absicherung von verschiebbaren und drehbaren Schutzeinrichtungen entwickelt wurde. Der Schalter arbeitet nach dem Ruhestromprinzip, wodurch die Zuhaltung bei Unterbrechung der Stromversorgung freigegeben wird. Dies stellt sicher, dass sich die Schutzeinrichtung im Falle eines Stromausfalls öffnen lässt.

Das Gehäuse des Schalters besteht aus hochwertigem Aluminium, das für zusätzlichen Schutz lackiert ist. Der Schalter bietet eine hohe Zuhaltekraft von 3.500 N gemäß EN ISO 14119, was ihn ideal für den Einsatz in sicherheitskritischen Bereichen macht. Mit einer Schutzart von IP67 ist das Gerät staubdicht und widersteht zeitweiligem Eintauchen in Wasser, wodurch es auch in rauen Industrieumgebungen zuverlässig funktioniert.

Der AZM 415 verfügt über zwei Sicherheitskontakte und zwei Hilfskontakte. Das Schaltprinzip ist eine Schleichschaltung mit zwangsöffnenden Kontakten, die auch bei mechanischen Störungen zuverlässig funktionieren. Der Schalter erfüllt die Sicherheitsanforderungen nach EN ISO 13849-1 und hat eine mechanische Lebensdauer von mindestens 1 Million Schaltspielen.

Dank der einfachen Schraubanschlusstechnik (M20 x 1,5) und dem großzügigen Anschlussquerschnitt von 2 x 0,75 mm² bis 2 x 2,5 mm² ist eine unkomplizierte Installation gewährleistet.
Technische Daten – AZM 415-11/11ZPK 230VAC:

Bestelldaten:

Produkt-Typbezeichnung: AZM 415-11/11ZPK 230VAC
Artikelnummer: 101167204
EAN: 4030661218182

Zulassungen und Zertifikate:

cULus
CCC

Vorschriften:

BG-GS-ET-19
EN IEC 60947-5-1

Material und Gewicht:

Werkstoff des Gehäuses: Aluminium
Gehäusebeschichtung: Lackiert
Bruttogewicht: 905 g

Eigenschaften:

Ruhestromprinzip: Ja
Anzahl der Anfahrrichtungen: 1
Anzahl der Sicherheitskontakte: 2
Anzahl der Hilfskontakte: 2
Anzahl der Schutztüren: 1

Sicherheitsbetrachtung:

Vorschriften: EN ISO 13849-1
Gebrauchsdauer: 20 Jahre

Mechanische Daten:

Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele
Zuhaltekraft (FZh) gemäß EN ISO 14119: 3.500 N
Rastkraft, min.: 150 N
Rastkraft, max.: 400 N
Zwangsöffnungsweg: 5 mm
Zwangsöffnungskraft, min.: 15 N
Max. Betätigungsgeschwindigkeit: 0,2 m/s

Mechanische Daten – Anschlusstechnik:

Anschlussart: Schraubanschluss M20 x 1,5
Anschlussquerschnitt, min.: 2 x 0,75 mm²
Anschlussquerschnitt, max.: 2 x 2,5 mm²

Mechanische Daten – Abmessungen:

Länge des Sensors: 46,5 mm
Breite des Sensors: 130 mm
Höhe des Sensors: 100 mm

Umgebungsbedingungen:

Schutzart: IP67
Umgebungstemperatur: -25 bis +50 °C
Relative Feuchtigkeit: Nicht kondensierend, nicht vereisend

Isolationskennwerte:

Bemessungsisolationsspannung (Ui): 250 VAC
Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV

Elektrische Daten:

Thermischer Dauerstrom: 6 A
Bemessungssteuerspeisespannung: 230 VAC
Spannung (AC-15): 230 VAC
Strom (AC-15): 4 A
Spannung (DC-13): 24 VDC
Strom (DC-13): 1 A
Max. elektrische Leistungsaufnahme: 10 W

Schaltelemente:

Kontakte: Schließer (NO), Öffner (NC)
Schaltprinzip: Schleichschaltung
Werkstoff der Kontakte: Silber

Applikationsanwendungen:

Verschiebbare Schutzeinrichtungen
Drehbare Schutzeinrichtungen
Typ: AZM 415-11/11ZPK 230VAC
