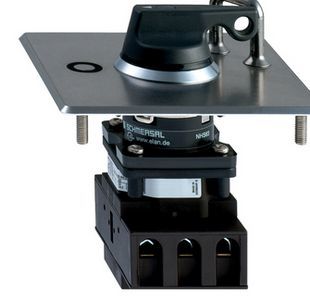

Schmersal NHS63 Hauptschalter AC23 22kW AC3 22kW Knebel grau 101184920

Der NHS63 von K.A. Schmersal GmbH & Co. KG ist ein robuster Hauptschalter mit einer Nennstromstärke von 63 A, der für industrielle Anwendungen konzipiert ist. Der Hauptschalter erfüllt wichtige internationale Sicherheitsnormen wie EN IEC 60947-5-1, EN IEC 60204-1, DIN EN 1672-2 sowie die US-amerikanischen Standards ANSI/UL 60947-1 und ANSI/UL 60947-4-1A. Dies macht ihn für den Einsatz in verschiedenen Industriebereichen weltweit geeignet.

Das Gehäuse des Schalters besteht aus hochwertigem Edelstahl (V4A), was ihn besonders beständig gegen Korrosion und mechanische Beanspruchung macht. Der lange, ergonomisch geformte schwarze Knebel ermöglicht eine einfache Bedienung und eine präzise Schaltbetätigung. Der Schalter bietet eine Schutzart von IP67 und IP69, was ihn ideal für raue Umgebungen macht, in denen Staub, Wasser und andere äußere Einflüsse vorhanden sind.

Der NHS63 verfügt über 3 Hauptkontakte und eine Dreh-Entriegelung mit einer Raststellung nach rechts. Die Schaltwinkelbewegung beträgt 90°, wodurch der Schalter in einer festen Position einrastet. Die Montage erfolgt über Schraubklemmen, die einen sicheren Anschluss mit einem Querschnitt von bis zu 16 mm² ermöglichen.

Mit einer Schaltleistung von 22.000 W (AC-3 und AC-23) und einer Bemessungsbetriebsspannung von 690 VAC eignet sich der Schalter optimal als Lasttrennschalter. Die mechanische Lebensdauer von mindestens 100.000 Schaltspielen sorgt für eine lange Einsatzzeit.

Der Lieferumfang umfasst eine Montageplatte sowie gegebenenfalls ein gelbes Unterlegeschild. Die Einbauaussparung beträgt 90 mm x 90 mm, während die Befestigungsplatte eine Größe von 110 mm x 110 mm hat.

Technische Daten (Deutsch):

Produkt-Typbezeichnung:

• NHS63

Artikelnummer (Bestellnummer):

• 101184920

EAN (European Article Number):

• 4030661484532

eCl@ss Nummer:

• Version 12.0: 27-37-14-03
• Version 11.0: 27-37-14-03
• Version 9.0: 27-37-14-03

ETIM Nummer:

• Version 7.0: EC000216
• Version 6.0: EC000216

Zulassungen:

• Hygiene geprüft

Allgemeine Daten:

• Vorschriften: EN IEC 60947-5-1, EN IEC 60204-1, DIN EN 1672-2, ANSI/UL 60947-1, ANSI/UL 60947-4-1A
• Ausführung: Hauptschalter 63 A
• Bauform: Verstärkungsplatte
• Einbaubedingungen: Beliebig
• Knebel: Lang
• Abdichtungsart: Membrane, Lippendichtungen
• Werkstoff des Bezeichnungsschilds: Edelstahl (V4A)
• Werkstoff des Bügels: Edelstahl (V4A)
• Werkstoff des Bedienteils: Kunststoff
• Werkstoff der Befestigungsplatte: Edelstahl (V4A)
• Werkstoff des Frontrings: ABS, verchromt
• Farbe des Bedienteils: Schwarz
• Farbe des Bezeichnungsschilds: Silber
• Farbe des Bügels: Silber
• Farbe des Kontaktelements: Schwarz
• Farbe des Frontrings: Silber
• Farbe der Befestigungsplatte: Silber
• Farbe des Dichtungsbalgs: Schwarz
• Bruttogewicht: 700 g

Eigenschaften:

• Verrastend vorhanden: Ja
• Vollisolation: Ja
• Anzahl der Schaltstellungen: 1
• Anzahl der Hauptkontakte: 3

Mechanische Daten:

• Entriegelung: Dreh-Entriegelung
• Raststellung: Rechts
• Mechanische Lebensdauer: Min. 100.000 Schaltspiele
• Schaltwinkel: 90° (rechts)
• Befestigung: Schrauben
• Anzugsdrehmoment der Schrauben: 1,6 Nm
• Montageposition Hauptkontakte: 0°

Anschlusstechnik:

• Anschlussart: Schraubklemmen
• Anschlussquerschnitt, flexibel: 4 mm² bis 16 mm²
• Aderquerschnitt: 4 AWG
• Anzugsdrehmoment der Klemmen: 2,5 Nm

Abmessungen:

• Länge: 72 mm
• Höhe: 29 mm
• Einbauhöhe: 37 mm (vor der Frontplatte)
• Einbautiefe: 85 mm (hinter der Frontplatte inkl. Schaltblock)
• Abmessungen der Befestigungsplatte: 110 mm x 110 mm
• Durchmesser des Bedienkopfs: 45 mm
• Durchmesser des Frontrings: 44,5 mm
• Länge des Knebels: 52 mm
• Durchmesser des Knebels: 39 mm
• Einbaudurchmesser: 22,3 mm
• Frontplattendicke: 1,5 mm bis 6 mm

Umgebungsbedingungen:

• Schutzart: IP67, IP69
• Umgebungstemperatur: +0 ... +80 °C
• Schockfestigkeit: 30 g / 18 ms
• Erschütterungsfestigkeit: 20 g / 10 ... 150 Hz

Isolationskennwerte:

• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV

Elektrische Daten:

• Thermischer Dauerstrom: 63 A
• Bemessungsbetriebsspannung: 690 VAC
• Schaltleistung, AC-3: 22.000 W
• Schaltleistung, AC-23: 22.000 W
• Schaltprinzip: Schleichschaltung

Sonstige Daten:

• Hinweis: Hauptschalter mit schwarzem Knebel, Lasttrennschalter, Produktreihe B200, Baureihe B263, 3-pol Ein-/Ausschalter, Fronteinbauschalter

Lieferumfang:

Mit Montageplatte und ggf. gelbem Unterlegeschild

Typ: NHS63
