Schmersal NHS40 Hauptschalter AC23 15kW AC3 11kW Knebel grau 101185098

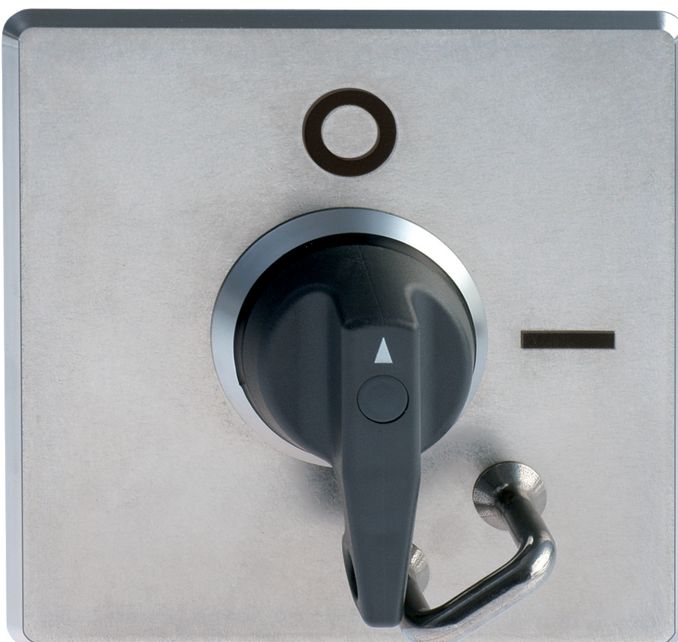

Der Hauptschalter NHS40 ist ein leistungsstarker und zuverlässiger Lasttrennschalter für industrielle Anwendungen. Mit einer Strombelastung von bis zu 40 A und einer hohen Schaltleistung ist er ideal für anspruchsvolle Einsatzbereiche. Der Schalter ist Teil der Produktreihe H200 und Baureihe H233, als 3-poliger Ein-/Ausschalter für den Fronteinbau konzipiert. Er verfügt über eine robuste Bauweise mit einem schwarzen, langen Knebel, einem verchromten Frontring und einer Edelstahl-Befestigungsplatte. Dank der Schutzarten IP67 und IP69 ist der NHS40 optimal gegen Staub, Wasser und Hochdruckreinigung geschützt. Mit einer mechanischen Lebensdauer von mindestens 100.000 Schaltspielen und vielseitigen Montagemöglichkeiten bietet er eine langlebige und flexible Lösung.

Technische Daten:

Produkt-Typbezeichnung:

• NHS40

Artikelnummer:

• 101185098

EAN:

• 4030661487854

Zertifizierungen und Vorschriften:

• Hygiene geprüft
• EN IEC 60947-5-1, EN IEC 60204-1, DIN EN 1672-2, ANSI/UL 60947-1, ANSI/UL 60947-4-1A

Ausführung:

• Hauptschalter 40 A
• Lasttrennschalter, 3-poliger Ein-/Ausschalter

Bauform:

• Verstärkungsplatte

Werkstoffe:

• Bezeichnungsschild: Edelstahl (V4A)
• Bügel: Edelstahl (V4A)
• Bedienteil: Kunststoff
• Befestigungsplatte: Edelstahl (V4A)
• Frontring: ABS, verchromt

Farben:

• Bedienteil: Schwarz
• Bezeichnungsschild: Silber
• Bügel: Silber
• Kontaktelement: Schwarz
• Frontring: Silber
• Befestigungsplatte: Silber
• Dichtungsbalg: Schwarz

Bruttogewicht:

• 650 g

Eigenschaften:

• Verrastend: Ja
• Vollisolation: Ja
• Anzahl der Schaltstellungen: 1
• Anzahl der Hauptkontakte: 3

Mechanische Daten:

• Entriegelung: Dreh-Entriegelung
• Raststellung: Rechts
• Mechanische Lebensdauer: mind. 100.000 Schaltspiele
• Schaltwinkel: 90° (rechts)
• Befestigung: Schrauben, max. Anzugsdrehmoment: 1,6 Nm
• Montageposition Hauptkontakte: 0°

Anschlusstechnik:

• Anschlussart: Schraubklemmen
• Anschlussquerschnitt:
- Starr: 1 mm² bis 10 mm²
- Flexibel: 0,75 mm² bis 6 mm²

• Aderquerschnitt: 8 AWG
• Anzugsdrehmoment der Klemmen: 2,5 Nm

Abmessungen:

• Länge: 72 mm
• Höhe: 29 mm
• Einbauhöhe: 37 mm (vor der Frontplatte)
• Einbautiefe: 85 mm (inkl. Schaltblock hinter Frontplatte)
• Befestigungsplatte: 110 mm x 110 mm
• Bedienkopfdurchmesser: 45 mm
• Frontringdurchmesser: 44,5 mm
• Knebeldurchmesser: 39 mm
• Knebellänge: 52 mm
• Einbaudurchmesser: 22,3 mm
• Frontplattenstärke: 1,5 mm bis 6 mm

Umgebungsbedingungen:

• Schutzart: IP67, IP69
• Umgebungstemperatur: 0 °C bis +80 °C
• Schockfestigkeit: 30 g / 18 ms
• Erschütterungsfestigkeit: 20 g / 10 ... 150 Hz

Elektrische Daten:

• Thermischer Dauerstrom: 40 A
• Bemessungsbetriebsspannung: 690 VAC
• Bemessungskurzschlussstrom: 15.000 A
• Schaltleistung, AC-3: 11.000 W
• Schaltleistung, AC-23: 15.000 W
• Schaltprinzip: Schleichschaltung

Lieferumfang:

Mit Montageplatte und ggf. gelbem Unterlegeschild

Typ: NHS40
