Schmersal A-K8P-M12-S-G-10M-BK-1-X-A-469 Steckverbinder M12 8pol 103001389

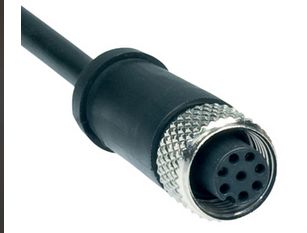

Das A-K8P-M12-S-G-10M-BK-1-X-A-4-69-VA ist ein hochwertiges M12-Verbindungskabel mit einem geraden Steckverbinder und einer Kabellänge von 10 Metern. Es ist speziell für industrielle Anwendungen ausgelegt und erfüllt die Vorschriften gemäß EN IEC 61076-2-101. Das Kabel verfügt über 8 Adern mit einem Aderquerschnitt von 0,21 mm² und ist schleppkettentauglich. Der Leitungsmantel besteht aus robustem PVC-Material in Schwarz, das sowohl fest als auch flexibel verlegt werden kann. Der Stecker ist mit einer Schraubverriegelung ausgestattet und bietet Schutzarten bis IP69K, wodurch das Kabel auch in anspruchsvollen Umgebungen eingesetzt werden kann.

Technische Daten:

Produkt-Typbezeichnung:

• A-K8P-M12-S-G-10M-BK-1-X-A-4-69-VA

Artikelnummer (Bestellnummer):

• 103001389

EAN (European Article Number):

• 4030661482484

eCl@ss Nummer:

• Version 12.0: 27-06-03-11
• Version 11.0: 27-06-03-11
• Version 9.0: 27-06-03-11

ETIM Nummer:

• Version 7.0: EC001855
• Version 6.0: EC001855

Allgemeine Daten:

• Vorschriften: EN IEC 61076-2-101
• Bruttogewicht: 510 g

Eigenschaften:

• Schleppkettentauglich: Ja
• Anzahl der Leitungsadern: 8

Mechanische Daten:

• Drehmoment, maximum: 0,4 Nm

Anschlusstechnik:

• Länge der Leitung: 10 m
• Aderquerschnitt: 0,21 mm²
• Durchmesser der Leitung: 5,9 mm
• Biegeradius (fest): 5 x Ø-Leitung
• Biegeradius (bewegt): 10 x Ø-Leitung
• Farbe des Leitungsmantels: Schwarz
• Werkstoff des Leitungsmantels: PVC

Steckverbinder Seite A:

• Steckverbindertyp: Kupplung, M12
• Bauform: Gerade
• Codierung des Steckers: A
• Verriegelung des Steckers: Schraubverriegelung
• Werkstoff der Verschraubung: Metall, V4A
• Werkstoff des Griffkörpers: Kunststoff, TPU
• Farbe des Griffkörpers: Schwarz

Umgebungsbedingungen:

• Schutzart: IP65, IP65, IP69K
• Umgebungstemperatur (Steckverbinder): -25 ... +90 °C
• Umgebungstemperatur (fest): -30 ... +105 °C
• Umgebungstemperatur (bewegt): -10 ... +105 °C

Elektrische Daten:

• Thermischer Dauerstrom: 2 A
• Bemessungsbetriebsspannung: 30 VAC / 30 VDC
• Bemessungsbetriebsstrom: 2.000 mA

Kontaktbelegung:

• PIN 1: Braun
• PIN 2: Weiß
• PIN 3: Blau
• PIN 4: Schwarz
• PIN 5: Grau
• PIN 6: Violett
• PIN 7: Rot
• PIN 8: Rosa

Typ: A-K8P-M12-S-G-10M-BK-1-X-A-4-69-VA
