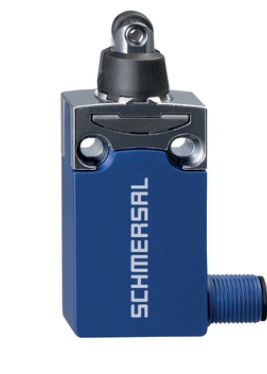

Schmersal PS116-Z11-STR-R200 Positionsschalter Kunst.Rollendruckb.103006599

Der Positionsschalter PS116-Z11-STR-R200 ist eine robuste und vielseitige Sicherheitslösung für industrielle Anwendungen. Sein Gehäuse aus glasfaserverstärktem Thermoplast und chromatiertem Zink-Druckguss bietet hohe Stabilität und Langlebigkeit. Der Schalter ist mit einem Rollendruckbolzen R200 ausgestattet, dessen Kunststoffrolle eine präzise Betätigung ermöglicht. Mit einer Schutzart von IP66 IP66 ist der Schalter gegen Staub und Wasser geschützt. Die Sicherheits- und Hilfskontakte machen ihn ideal für Anwendungen, die hohe Zuverlässigkeit und Sicherheit erfordern. Dank seiner langen Lebensdauer und flexiblen Anschlusstechnik ist der PS116-Z11-STR-R200 eine erstklassige Wahl für industrielle Steuerungssysteme.

Technische Daten:

Produkt-Typbezeichnung:

• PS116-Z11-STR-R200

Artikelnummer:

• 103006599

EAN:

• 4030661442488

Zertifizierungen und Vorschriften:

• cULus, CCC
• EN IEC 60947-5-1, EN ISO 13849-1

Gehäusebauform:

• Normbauform
• Antriebsform: c gemäß EN 50047

Werkstoffe:

• Gehäuse: Kunststoff, glasfaserverstärkter Thermoplast, Zink-Druckguss, chromatiert
• Aktive Flächen: Metall
• Rolle: Kunststoff

Bruttogewicht:

• 60 g

Eigenschaften:

• Sicherheitsfunktionen: Ja
• Anzahl der Sicherheitskontakte: 1
• Anzahl der Hilfskontakte: 1

Mechanische Daten:

• Betätigungselement: Rollendruckbolzen R200
• Mechanische Lebensdauer: mind. 10.000.000 Schaltspiele
• Betätigungskraft: mind. 10 N
• Zwangsöffnungskraft: mind. 40 N
• Betätigungsgeschwindigkeit: 10 mm/min bis 0,5 m/s
• Hinweis: Geschwindigkeit bei vertikalem Anfahrwinkel von 30°
• Betätigungsdrehmoment: mind. 0,2 Nm
• Zwangsöffnungsdrehmoment: 0,6 Nm

Elektrische Daten:

• Spannung, Gebrauchskategorie AC-15: 240 VAC
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 1,5 A
• Schaltelement: 1 Schließer (NO), 1 Öffner (NC)
• Schaltprinzip: Sprungschaltung
• Maximale Schalthäufigkeit: 5.000 /h
• Prelldauer: max. 3 ms
• Umschaltzeit: max. 5,5 ms
• Kontaktmaterial: Silber

Anschlusstechnik:

• Anschlussart: Steckverbinder M12, 4-polig
• Position des Steckeranschlusses: Rechts
• Aderquerschnitt: 0,5 mm²

Abmessungen:

• Länge: 16,6 mm
• Breite: 31 mm
• Höhe: 74,1 mm
• Rollendurchmesser: 9,5 mm

Umgebungsbedingungen:

• Schutzart: IP66, IP66
• Umgebungstemperatur: -30 °C bis +80 °C
• Schutzklasse: II

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 300 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Verschmutzungsgrad: 3

Typ: PS116-Z11-STR-R200
