SCHUCH 865000001 e865F 12L42 EX-LED-Wannenleuchte ExeLED 1 EX-Zone 1/21/2/22 28W content_copy

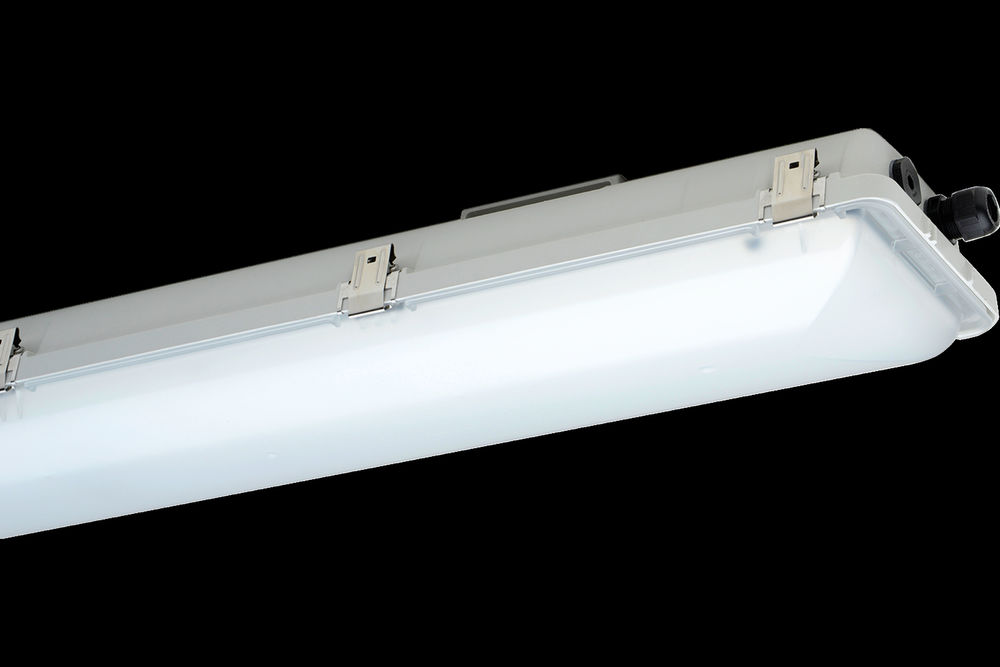

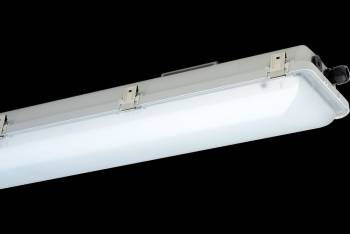

Die SCHUCH e865F 12L42 ist eine explosionsgeschützte LED-Wannenleuchte aus der Baureihe ExeLED 1, konzipiert für den Einsatz in explosionsgefährdeten Bereichen der EX-Zonen 1/21 und 2/22. Das Gerät verfügt über ein robustes Gehäuse aus glasfaserverstärktem Polyester in grauer Farbe und eine satinierte Abschlusswanne aus Polycarbonat, die mit einer Silikondichtung versehen ist. Die Leuchte ist für den Einsatz in industriellen Anlagen, wie z. B. in der Chemie-, Petrochemie- oder Verfahrenstechnik, geeignet, wo eine hohe Sicherheit gegen Explosionen durch Gas- oder Staubatmosphären erforderlich ist.

Einsatzbereiche
Die Leuchte ist für den Einsatz in EX-Zonen 1/21 (Gas) und 2/22 (Staub) zugelassen, was sie für Bereiche mit erhöhtem Explosionsrisiko geeignet macht. Die EX-Kennzeichnung lautet II 2 G Ex eb mb q IIC T4 Gb für Gas und II 2 D Ex tb IIIC T80°C Db für Staub. Die Zulässige Umgebungstemperatur liegt zwischen -30 °C und +55 °C, was eine Verwendung in klimatisch unterschiedlichen Industrieanlagen ermöglicht. Die Schutzart IP66 gewährleistet Staub- und wasserdichte Ausführung, auch für den Außenbereich geeignet.

Funktionen und Ausstattung im Detail
Die Leuchte verfügt über ein gekapseltes EVG (Elektronisches Vorschaltgerät) mit integriertem Überspannungs-, Überlast- und Kurzschlussschutz, was die Betriebssicherheit erhöht. Die LED-Module sind in einer Sandwichbauweise in der Abschlusswanne eingerastet, wobei ein lackierter Stahlreflektor die Lichtausbeute optimiert. Die Rein-Raus-Verdrahtung (RR) ermöglicht eine einfache und sichere Montage und Wartung. Die Wanne ist komplett abhängbar, was den Austausch oder die Inspektion der Komponenten erleichtert.

Technik verständlich erklärt
Die Leuchte erzeugt einen Lichtstrom von 4360 Lumen bei einer Systemleistung von 28 Watt, was einer Lichtausbeute von 156 Lumen pro Watt entspricht. Die Farbtemperatur beträgt 6500 Kelvin, was einem kühlen, neutralweißen Licht entspricht, und die Farbwiedergabe liegt bei Ra ≥ 80, was eine gute Farbtreue gewährleistet. Die Lebensdauer wird mit L80B50 > 100.000 Stunden bei maximaler Umgebungstemperatur und L90B50 > 80.000 Stunden bei 25 °C Umgebungstemperatur angegeben. Die LED-Module entsprechen dem Zhaga-Standard, was eine Standardisierung und Austauschbarkeit ermöglicht.

Kompatibilität und Zubehör
Die Leuchte verfügt über mehrere Einführungen: drei M25-Anschlüsse, eine Verschlussschraube und zwei Verschraubungen, die für die Verkabelung in Kunststoffrohren mit einem Durchmesser von 8 bis 17 mm geeignet sind. Das Befestigungssystem ist außenliegend und besteht aus Halteklammern, die eine variable Montage ermöglichen. Als Zubehör sind Halteklammern verfügbar, die für die Befestigung an unterschiedlichen Untergründen geeignet sind.

Montage und Installation
Die Leuchte ist für eine flexible Montage konzipiert. Das außenliegende Befestigungssystem mit Halteklammern ermöglicht eine anpassbare Befestigung an Decken, Wänden oder anderen Trägern. Die Rein-Raus-Verdrahtung (RR) erleichtert die Installation und Wartung, da die Verkabelung direkt am Gerät erfolgt. Die satinierte PC-Wanne und die Edelstahlverschlüsse (1.4571) sorgen für eine hohe mechanische und chemische Beständigkeit.

Vorteile im Betrieb
Die hohe Lichtausbeute und die lange Lebensdauer reduzieren den Energieverbrauch und die Wartungskosten. Die integrierten Schutzfunktionen im EVG erhöhen die Betriebssicherheit. Die IP66-Schutzart und die Zulässigkeit für EX-Zonen 1/21/2/22 machen die Leuchte zu einer zuverlässigen Lösung für anspruchsvolle industrielle Umgebungen. Die modulare Bauweise mit abnehmbarer Wanne erleichtert die Inspektion und Wartung.

Allgemein
Produktart	EX-LED-Wannenleuchte
Serie	ExeLED 1
Einsatzbereich	EX-Zone 1/21/2/22
EX-Kennzeichnung Gas	II 2 G Ex eb mb q IIC T4 Gb
EX-Kennzeichnung Staub	II 2 D Ex tb IIIC T80°C Db
Systemleistung	28 W
Leuchtenlichtstrom	4360 lm
Lichtausbeute	156 lm/W
Farbtemperatur	6500 K
Farbwiedergabe	≥ 80
Zulässige Umgebungstemperatur	-30/+55 °C
Vorschaltgerät	1 x EVG, Überlastschutz, Kurzschlussschutz
LED-Modulstandard	Zhaga
Einführungen	M25 (3x), Verschlussschraube (1x), Verschraubung (2x), Kunststoff, 8–17 mm
Prüfzeichen/Kennzeichnung	CE
Energieeffizienzklasse	C
Schutzart	IP66
Gehäusematerial	glasfaserverstärktes Polyester
Wannenmaterial	Polycarbonat, satiniert
Verschlussmaterial	Edelstahl (1.4571)
Bauweise	Sandwichbauweise, komplett abhängbar
Verdrahtung	Rein-Raus-Verdrahtung (RR)
Lichtverteilung	breitstrahlend
Lebensdauer L80B50	>100000 h
Lebensdauer L90B50	>80000 h
Befestigungssystem	außenliegend, Halteklammern

---
