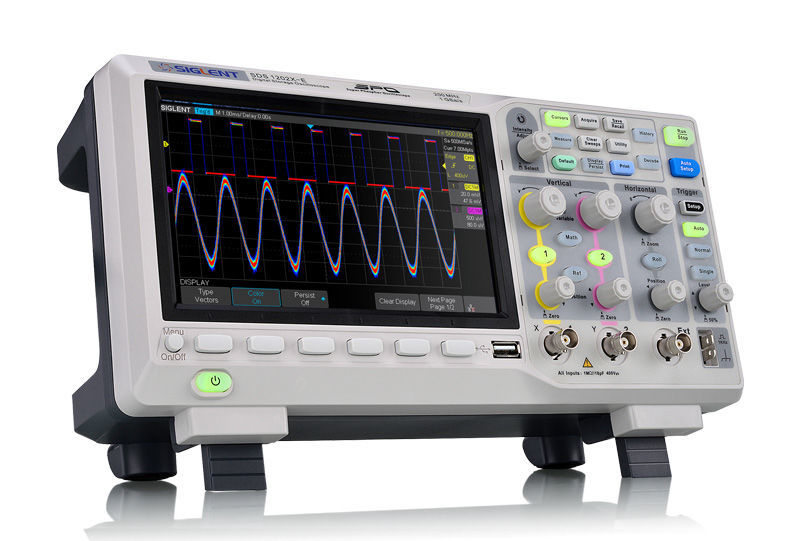

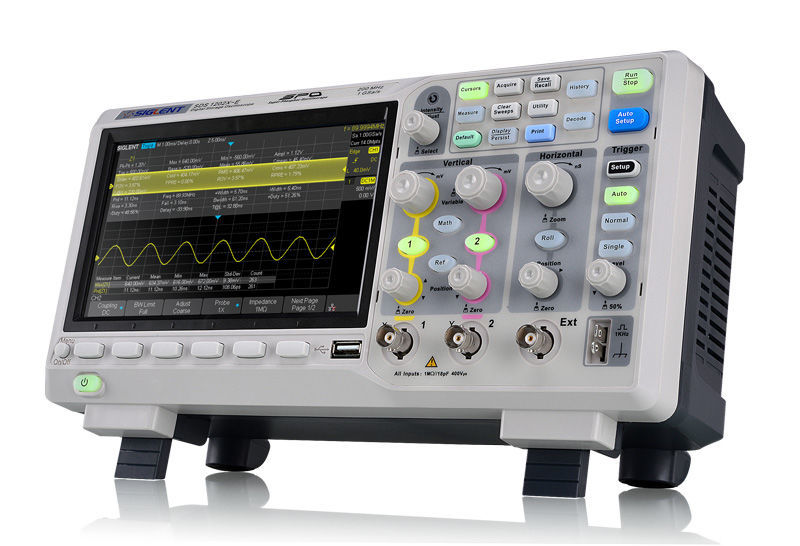

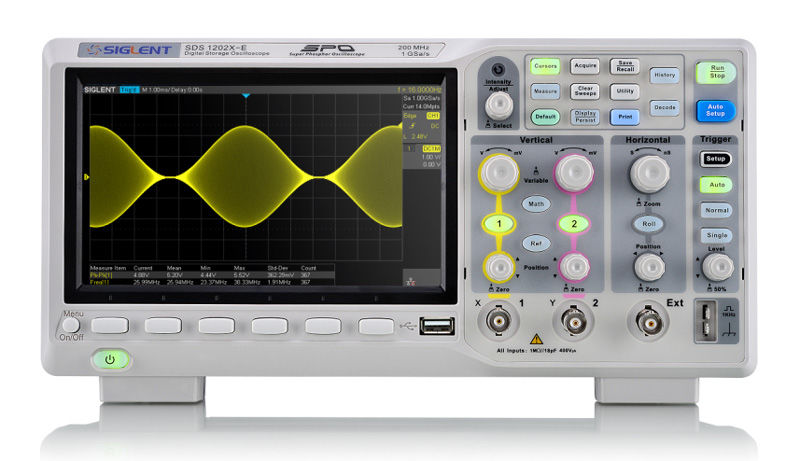

Siglent SDS1202X-E 200MHz Zweikanal-Oszilloskop

Das SDS1202X-E ist das beliebteste Oszilloskop von Siglent. Mit einer Bandbreite von 200 MHz, 2 Kanälen und unzähligen Softwarefunktionen, ist es für eine Vielzahl von Anwendungen geeignet. Im Bereich der Einsteigeroszilloskope gibt es aktuell kein bessere Alternative zu dem SDS1202X-E Oszilloskop, da das Gerät bezogen auf die Ausstattung und Preis das beste Gesamtpaket auf Markt liefert. Unterstrichen wird dies nochmals von den zahlreichen exzellenten Bewertungen von verschiedenen Elektronikern, Ingenieuren und Produkttestern.Features Intelligente Trigger: Flanke, Steigung, Impulsbreite, Fenster, Lauf, Intervall, Timeout (Dropout) und Muster Kostenlose serielle Bus-Triggerung und -Dekodierung für I2C, SPI, UART, RS232, CAN und LIN Videotrigger und Unterstützung von HDTV Geringes Hintergrundrauschen und Spannungsskalen von 500 μV / div bis 10 V / div Konfugierbare Schnellzugrifffunktion, unterstützt Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom und Print Segmentierter Erfassungsmodus (Sequence), der die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 80.000) unterteilt, entsprechend den vom Benutzer eingestellten Triggerbedingungen, mit einem sehr kleinen Totzeitsegment zur Erfassung des qualifizierenden Ereignisses. Wellenformaufzeichnung (History), die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Frames Automatische Messfunktion für 38 Parameter, unterstützt Statistik, Gating-Messung, mathematische Messung, History-Messung und Ref-Messung Große 1 Mpts FFT Funktion für eine hohe Anzahl an Stütztstellen Echte Messungen und mathematische Berechnungen können den die gesamten 14 Mpts des Speichers nutzen Hochgeschwindigkeits-Hardware-basierte Pass/Fail-Funktion Großes 7-Zoll-TFT-LCD-Display mit 800 * 480 Auflösung Mehrere Schnittstellentypen: USB-Host, USB-Gerät (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out Unterstützt SCPI-Fernsteuerbefehle Intuitive Menuführung und eingebettete Hilfe Browser-Steuerung/Onboard-Webseite für softwarefreie Überwachung (nur 4-Kanal-Modelle) Bode-Plot-Funktion steuert externen Generator (SIGLENT SDG oder SAG-Generatoren, nur 4-Kanal-Modelle) Technische Daten Gerätespezifikation
Siglent SDS1202X-E Oszilloskop Bildschirm 17,78 cm (17,8 cm ( 7 Zoll )) WVGA-Farb-LCD Auflösung 800 × 480 Pixel Anschlüsse USB-Host für den Anschluss von z.B. USB Sticks zur Speicherung von Wellenformen
USB-Device für den Anschluss an einen PC
LAN für die Verwendung im Netzwerk (LXI)
GPIB (IEE-488, General Purpose Interface Bus) über das USB-GPIB Modul (optional erhältlich)
Pass/Fail-Signalausgang Abmaße 312 mm × 150 mm × 134 mm Gewicht 2,8 kg Kanäle 2 Abtastrate 1 GSa/s Echtzeit (1 Kanal) Bandbreite 200 MHz Sampling Modus Normale Abtastung, Spitzenwert Erkennung (Peak Detection)
und Mittelwertbildung (Average) Mathematische Funktionen + , - , * , / , FFT (1 Mpoint) , d/dt , ∫dt , √ Unterstützte FFT Fenster Rectangle, Hanning, Hamming, Blackman Signal Dekodierung RS232/UART, I²C, SPI, CAN, LIN (Standard-Option) Eingang (Signal) DC/AC Kopplung, CAT II 300 Vrms Abtastrate (Signal) bis 1 GSa/s Echtzeit Zeitbasis (Signal) 1 ns/div bis 100 s/div Speicher (Signal) 14M Messpunkte (gesamt) A/D Wandler Auflösung 8 Bit Vertikale Basis 500 µV/div bis 10 V/div Triggerquellen Kanaltriggerung, EXT Signalsystem und Line/Field Frequenzen
(Video Trigger Modus) PAL, NTSC
720p/50, 20p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, Custom Triggerfunktionen Flanke, Flankenanstieg, Puls, Video, Fenster, Muster, Intervall, Ausfall, Runt, Muster, Seriell (I²C, SPI, RS232/UART, CAN, LIN) Cursor Messung Manual Modus, Track Modus, Auto Modus, Spannungsdifferenz (?V) und
Zeitdifferenz (?T) zwischen zwei Cursoren Automatische Messung Max, Min, Pk-Pk, Ampl, Top, Base, Mean, Cmean, StDev, Cstd, VRMS, Crms, FOV, FPRE, ROV, RPRE, Level@X, Period, Freq, +Wid, -Wid, Rise Time, Fall Time, Bwid, +Dut, -Dut, Delay, Time@Level, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFF, Skew Modellübersicht
SDS1202X-E
SDS1104X-E
SDS1204X-E Bandbreite 200 MHz 100 MHz 200 MHz Abtastrate (max.) 1 GSa 1 GSa 1 GSa Signalerfassungsrate 100000 wfms/s 100000 wfms/s 100000 wfms/s Speichertiefe 14 MPts 14 MPts 14 MPts Bildschirm 17,78 cm / 7 inch (800x480) 17,78 cm / 7 inch (800x480) 17,78 cm / 7 inch (800x480) Kanäle 2 4 4 FFT Stützstellen 1 MPts 1 MPts 1 MPts Funktionsgenerator  Nein kostenpflichtige Option kostenpflichtige Option Logik Analysator  Nein  kostenpflichtige Option kostenpflichtige Option Serielle Dekoder  Inkludiert  Inkludiert  Inkludiert
