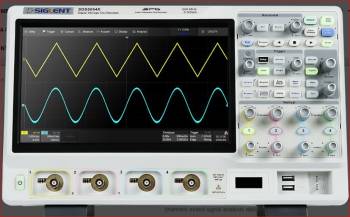

Siglent SDS5054X Oszilloskop / Das SDS5054X Oszilloskop von Siglent besitzt eine Bandbreite von 500 MHz, sowie 4 analoge Kanäle

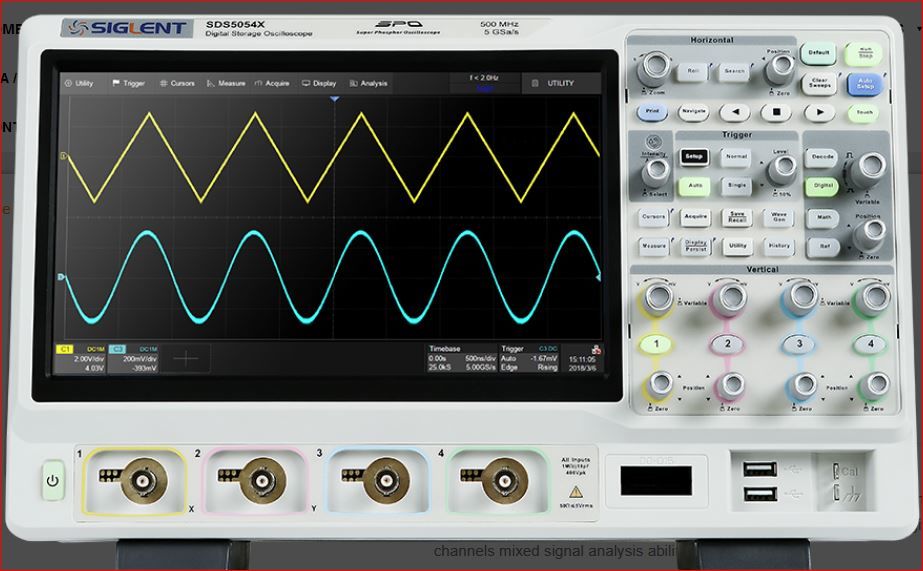

Das Siglent SDS5054X Speicheroszilloskop besitzt eine Bandbreite von 500-MHz und 4 analoge Kanäle. Es hat eine maximale Abtastrate von 5 GSa/s und eine Speichertiefe von 250 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den schnellen Zugriff auf die am häufigst benötigten Funktionen.Features Modell 500 MHz mit Echtzeit-Abtastrate von bis zu 5 GSa / s 4 Kanäle + EXT SPO-Technologie Signalerfassungsraten bis zu 110.000 Wfm / s (normaler Modus) und 480.000 Wfm / s (Sequenzmodus) Unterstützt 256 Intensitätsstufen und Farbtemperatur-Anzeigemodi Rekordlänge bis zu 250 Mpts Digitales Auslösesystem Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Intervall, Dropout, Pattern, Qualified und Video (HDTV unterstützt). Die Auslösezone (Triggerzone) vereinfacht das erweiterte Auslösen Serial Bus Triggering und Decoder, unterstützt die Protokolle I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B Geringes Hintergrundrauschen, unterstützt Spannungsskalen von 0,5 mV / div bis 10 V / div Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 100.000) entsprechend den vom Benutzer festgelegten Auslösebedingungen mit einer sehr kurzen Totzeit zwischen den Segmenten unterteilt, um das Qualifizierungsereignis zu erfassen History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 100.000 Frames Automatische Messfunktion für 39 Parameter, unterstützt Statistiken mit Histogramm, Gating-Messung, Math-Messung, History-Messung und Ref-Messung 25 MHz-Funktions- / Arbiträrsignalgenerator, eingebaute mehrere vordefinierte Signalverläufe Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 * 600 Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11, Telnet, Buchse, Web), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-Ausgang Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers Unterstützt SCPI-Fernbedienungsbefehle Technische Daten Gerätespezifikation
SDS5054X
SDS5034X
SDS5104X Bandbreite 500 MHz 350 MHz 1 GHz Kanäle 4+EXT 4+EXT 4+EXT maximale Abtastrate 5 GSa/s (single Channel)
2,5 GSa/s (dual Channel) 5 GSa/s (single Channel)
2,5 GSa/s (dual Channel) 5 GSa/s (single Channel)
2,5 GSa/s (dual Channel) Signalerfassungsrate 110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode) 110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode) 110,000 wfm/s (normal mode)
480,000 wfm/s (sequence mode) Speichertiefe 250 Mpts (single Channel)
125 Mpts (dual channel) 250 Mpts (single Channel)
125 Mpts (dual channel) 250 Mpts (single Channel)
125 Mpts (dual channel) Display 25,7 cm ( 10,1 Zoll ) LCD 1024*1524 cm ( 600 Zoll ) 25,7 cm ( 10,1 Zoll ) LCD "1024*1524 cm ( 600 Zoll ) 25,7 cm ( 10,1 Zoll ) LCD "1024*600
