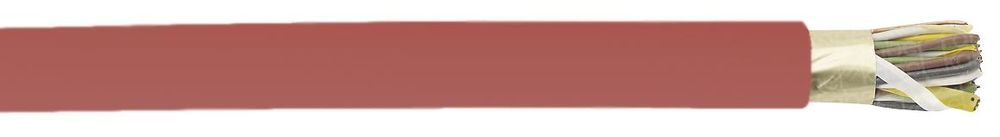

VDE-Kabel G168016 JE-H(ST)H E30 8x2x0,8 rot Brandmeldeleitung halogenfrei FE E30
|
4,96 EUR |
|
|
inkl. 0,96 EUR Kupfer- Zuschlag ( 5,90 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|
| Lieferzeit ab Lager Vorlieferant ca. 3 Arbeitstageinfo_outline | |
| Bestand: >500 Meter | |
| Lieske-Nr.: | 459268 |
|---|---|
| Hersteller-Nr.: | G168016 |
| Gewicht: | 0.218 kg |
| Typ: | JE-H(ST)H 8X2X0,8 ROT E30 |
Produktinformationen zu VDE-Kabel G168016:
Einsatzbereiche
Die Leitung wird in sicherheitsrelevanten Anlagen eingesetzt, wo die Funktionsfähigkeit im Brandfall von entscheidender Bedeutung ist. Dazu gehören Brandmeldeanlagen, die bei einem Brand die Alarmierung und die Steuerung von Rettungs- und Löschsystemen sicherstellen müssen. Die Leitung ist für den Einsatz in Innenräumen vorgesehen, wobei die Verlegung unter Putz oder in Trockenbaukonstruktionen möglich ist. Die Anwendung erfolgt in Gebäuden, in denen eine hohe Brandschutzanforderung besteht, beispielsweise in öffentlichen Einrichtungen, Industrieanlagen oder Verwaltungsgebäuden.
Funktionen und Ausstattung im Detail
Die Leitung besteht aus acht Paaren, wobei jedes Paar aus zwei einzelnen Adern mit einem Durchmesser von 0,8 mm besteht. Die Adern bestehen aus verzinntem, eindrähtigem Kupfer. Die Aderisolation erfolgt mit einer vernetzten, halogenfreien, keramisierbaren Polymermischung, die bei Hitze eine keramische Schicht bildet und so die elektrische Isolation aufrechterhält. Die Aderkennzeichnung erfolgt gemäß VDE 0815, wobei die Grundfarben der Vierer in jedem Bündel festgelegt sind: Paar 1 blau-rot, Paar 2 grau-gelb, Paar 3 grün-braun, Paar 4 weiß-schwarz. Jedes Bündel ist durch eine nummerierte Kunststoffkennwendel gekennzeichnet, um die Zuordnung im Verlegeprozess zu erleichtern.
Technik verständlich erklärt
Die Verseilung erfolgt in der Struktur: zwei Adern bilden ein Paar, vier Paare bilden ein Bündel, und mehrere Bündel werden in Lagen verseilt. Die Abschirmung besteht aus einem Polyester-kaschierten Alu-Band, ergänzt durch einen Beidraht mit 0,8 mm Durchmesser. Dies gewährleistet eine gute elektromagnetische Abschirmung und minimiert Störungen. Der Außenmantel ist aus halogenfreier Polymermischung gefertigt und in rot ausgeführt, was die Zuordnung als Brandmeldeleitung unterstützt. Die Farbe orange ist ebenfalls im Angebot, jedoch wird hier die rot ausgeführte Variante beschrieben.
Kompatibilität und Zubehör
Die Leitung ist für den Einsatz in Brandmeldeanlagen konzipiert und kann mit entsprechenden Geräten wie Alarmmeldern, Zentralen oder Übertragungseinheiten verbunden werden. Die Verbindung erfolgt über geeignete Steckverbinder oder Klemmen, die für die Nennspannung von 225 V ausgelegt sind. Die Leitung ist nicht für Starkstromanwendungen vorgesehen, daher sind keine Komponenten für Hochspannungsanlagen kompatibel.
Montage und Installation
Die Verlegung erfolgt in Innenräumen, wobei die Leitung in trockenen und feuchten Bereichen eingesetzt werden kann. Die Verlegung unter Putz oder in Trockenbaukonstruktionen ist zulässig. Die Mindestbiegeradius beträgt 7,5-fach der Leitungsdurchmesser, um eine Beschädigung der Adern oder der Isolation zu vermeiden. Die Temperaturbereiche betragen beim Verlegen -5 °C bis +50 °C, nach der Verlegung -30 °C bis +70 °C. Die Leitung ist flammwidrig gemäß EN 50266-2-4, IEC 60332-1 und IEC 60332-3 Kat.C. Die Isolationserhaltung wird nach VDE 0472 T. 814-IEC 60331 (FE 180) geprüft, was die Funktionsfähigkeit der Isolation bei Hitze sichert.
Vorteile im Betrieb
Die Leitung ist halogenfrei, brandhemmend, entwickelt nur minimale Rauchmengen und gibt keine korrosiven Gase ab. Dies schützt Personen und Anlagen im Brandfall. Die keramisierbare Isolation sorgt dafür, dass die elektrische Funktion auch unter Brandbedingungen erhalten bleibt. Die Farb- und Kennzeichnungssysteme erleichtern die Installation und Wartung. Die Abschirmung reduziert elektromagnetische Störungen, was die Signalqualität in der Anlage erhöht. Die Nennspannung von 225 V ist für die meisten Fernmeldeanlagen ausreichend.
| Allgemein | |
| Nennspannung | 225 V |
| Temperaturbereich beim Verlegen | -5 bis +50 °C |
| Temperaturbereich nach Verlegen | -30 bis +70 °C |
| Biegeradius | 7,5 x Leitungsdurchmesser |
| Leiterdurchmesser | 0,8 mm |
| Leitermaterial | verzinntes Kupfer, eindrähtig |
| Aderisolation | vernetzte halogenfreie keramisierbare Polymermischung |
| Aderkennzeichnung | gemäß VDE 0815 |
| Grundfarben der Vierer | Paar 1: blau-rot, Paar 2: grau-gelb, Paar 3: grün-braun, Paar 4: weiß-schwarz |
| Verseilung | 2 Adern zum Paar, 4 Paare zum Bündel, Bündel in Lagen verseilt |
| Abschirmung | Polyester-kaschiertes Alu-Band mit Beidraht 0,8 mm |
| Außenmantel | halogenfreie Polymermischung, rot |
| Flammwidrigkeit | EN 50266-2-4, IEC 60332-1, IEC 60332-3 Kat.C |
| Isolationserhalt | FE 180 nach VDE 0472 T. 814-IEC 60331 |
| Funktionserhalt | E 30 nach DIN 4102-12 |
| Eigenschaften | halogenfrei, brandhemmend, minimale Rauchentwicklung, keine korrosiven Gase |
Das endgültige Kabelgewicht wird vor Rechnungsstellung ermittelt. Die Berechnung erfolgt abhängig vom Kupfergehalt sowie ggf. zusätzlichem Gewicht durch Trommel, Palette oder Umverpackung. Preisangaben verstehen sich vorbehaltlich dieser Nachberechnung.
Bitte beachten Sie, dass der Hersteller bei Artikeln, die nicht lagernd sind und produziert werden müssen, evtl. ggf. Mindestlängen vorschreibt, die je nach Kabeltyp 5-10km betragen können !
