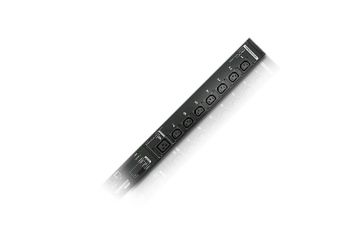

Aten PE6216G-AX-G
IP Steckdosenleiste 16-Port 16A Messwertaufnahme Stromparameter Sensortport Temperatur Luftfeuchte content_copy

ATEN hat eine neue Generation von Green Energy Power Distribution Units (PDUs) entwickelt, um die Effizienz der Stromnutzung in Rechenzentren effektiv zu steigern. Bei den PE6216 eco PDUs handelt es sich um intelligente PDUs mit 16 AC-Ausgängen, die in verschiedenen IEC/NEMA-Sockelkonfigurationen erhältlich sind.
Die Serie bietet ein sicheres, zentralisiertes, intelligentes Energiemanagement (Ein-/Ausschalten/Zyklus) für die IT-Ausrüstung des Rechenzentrums (Server, Speichersysteme, KVM-Switches, Netzwerkgeräte, serielle Datengeräte usw.) sowie die Möglichkeit, die Gesundheitsumgebung des Rechenzentrums über Sensoren* zu überwachen.
Die eco PDU PE6216 gewährleistet eine Fernsteuerung der Stromversorgung zusammen mit einer Messung der Netzparameter in Echtzeit – so können Sie die Stromversorgung der an die PDU angeschlossenen Geräte jederzeit und quasi jederorts auf PDU- oder Steckdosenebene steuern und überwachen.
Der Zustand der Steckdosenausgänge lässt sich individuell einstellen, sodass die Anwender die Geräte einzeln ein- oder ausschalten können. Die eco PDU liefert umfangreiche Analysen und Berichte – dank präziser Messungen von Strom, Spannung, Leistung und Wattstunden in Echtzeit.
Diese eco PDUs unterstützen jede SNMP-Manager-Software v1, v2 & v3 von Drittanbietern und ATEN eco DC (Energie & DCIM Management Web-GUI). eco DC bietet eine einfache Methode zur Verwaltung mehrerer Geräte mit einer intuitiven und benutzerfreundlichen grafischen Benutzeroberfläche, die es dem Benutzer ermöglicht, ein PDU-Gerät zu konfigurieren und den Energiestatus der angeschlossenen Geräte zu überwachen.
Dank der erweiterten Sicherheit bei sehr einfacher Bedienung ist die eco PDU die praktischste, zuverlässigste und gleichzeitig kosteneffizienteste Lösung, um die Stromversorgung zahlreicher Computersysteme fernzuverwalten und die Speisung effizienter zu gestalten.

• Die Sensoren sind optional als Zubehör erhältlich. Um vollständige Daten zur Auswertung der Energieeffizienz sowie Diagramme zu erstellen, ist eine Installation mit Sensoren erforderlich.
NetzverteilerPlatzsparendes Design für rückseitige 0U-Rackmontage
Ausgangsseitige Steckdosen nach IEC oder NEMA
Vorderseitige LED-Anzeige mit 3 x 7 Segmenten für Strom/IP-Adresse der PDU/Steckdosenleiste
Entfernte Benutzer können den Zustand der PDU/Steckdosenleiste über den Web-Browser verfolgen
Funktion zum sicheren Herunterfahren der angeschlossenen Systeme
Getrennte Stromkreise zur Stromversorgung des Gerätes und der ausgangsseitigen Steckdosen – die Benutzerschnittstelle ist auch nach Auslösen des Leistungsschutzschalters durch eine Überlastung verfügbar
FernverwaltungFernsteuern Sie die Stromversorgung über TCP/IP und den eingebauten 10/100-Mbps-Ethernet-Port
Netzwerkprotokolle: TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, automatische Erkennung, Ping, Telnet
Energie & DCIM Management Web GUI – eco DC
Unterstützt SNMP Manager V1, V2 und V3
BedienungÜberwachung lokaler und entfernter Steckdosenausgänge (ein, aus und Neustart) für einzelne Steckdosen
Unterstützt mehrere Verwaltungsmöglichkeiten der Stromversorgung – Reaktivieren bei LAN-Aktivität, System nach Wiederherstellen der Stromversorgung, Stromversorgung beenden
Einschaltsequenzen – die Einschaltsequenz und –Verzögerung kann für jeden Port unabhängig programmiert und die entsprechenden Geräte in der richtigen Reihenfolge gebootet werden
Einfach einzurichten und zu bedienen über Web-Browser
Unterstützung der gängigsten Web-Browser (IE, Firefox, Chrome, Safari, Opera, Netscape)
Echtzeituhr, damit die Zeitprogrammierung auch bei Stromausfall funktioniert
Bis zu 8 Benutzerkonten und 1 Administratorenkonto
Proactive Overload Protection (POP) – schaltet Steckdosen bei Stromüberladungen automatisch ab, um Geräte zu schützen
VerwaltungMessung der Stromparameter auf PDU-Ebene oder an Steckdosenleisten
LED-Anzeigen für Strom und IP-Adresse auf PDU-Ebene bzw. an den Steckdosenleisten
Aggregatsstrom, -spannung, -energiedissipation und Energieverbrauch werden in einer für Web-Browser geschriebenen Benutzerschnittstelle zur Überwachung auf PDU-Ebene dargestellt.
Überwachung der Umgebungsparameter – unterstützt externe Sensoren zur Messung von Temperatur/Luftfeuchtigkeit/Differenzialdruck, um die Rack-Parameter überwachen zu können
Benutzerdefinierte Schwellwerte für Strom und Spannung
Steckdosen können individuell benannt werden
Benutzerspezifischer Zugriff auf bestimmte Steckdosen
Unterstützt Ereignisprotokoll und Syslog
Firmwareaktualisierung möglichMehrsprachig: Englisch, Chinesisch (traditionell), Chinesisch (vereinfacht), Japanisch, Deutsch, Italienisch, Spanisch, Französisch, Russisch
SicherheitKennwortschutz auf zwei Ebenen
Erweiterte Sicherheitsfunktionen mit Kennwortschutz und erweiterter 128-Bit-SSL-Verschlüsselung
Fernauthentifizierung möglich: RADIUS
eco DC Energie & DCIM Management Web GUI*Automatische Erkennung aller im selben Intranet vorhandenen PE-Geräte
Fernmessung und –überwachung der Stromparameter in Echtzeit
Fernüberwachung der Umgebungssensoren in Echtzeit
Grafische Darstellung und Überwachung aller PE-Geräte
Benachrichtigung bei Überschreitung der festgelegten Schwellwerte über SMTP und Systemprotokoll
Analyseberichte der Stromversorgung
Lieferumfang1x PE6216 eco PDU
1x LIN2-314K-P426 Netzkabel
1x Kit für die Rackmontage
1x Benutzerhandbuch
FunctionPE6216APE6216BPE6216G
Elektrisch
Nenneingangsspannung100 – 120 VAC100 – 240 V Wechselspannung100 – 240 V Wechselspannung
Maximaler Eingangsstrom20 A (max.)20 A (max.)16 A (max.)
Eingangsfrequenz50-60 Hz50-60 Hz50-60 Hz
EingangsverbindungNEMA 5-20PNEMA 6-20PIEC 60320 C20
Eingangsleistung2400 VA (max.)4160 VA (max.)3680 VA (max.)
AusgangstypGesamt: 14 x NEMA 5-15R + 2 x NEMA 5-20R
Bank1-1: Ausgang 1 – 8; 7 x NEMA 5-15R + 1 x NEMA 5-20R
Bank1-2: Ausgang 9 – 16; 7 x NEMA 5-15R + 1 x NEMA 5-20RGesamt: 14 x IEC320 C13 + 2 x IEC320 C19
Bank1-1: Ausgang 1 – 8; 7 x C13 + 1 x C19
Bank1-2: Ausgang 9 – 16; 7 x C13 + 1 x C19Gesamt: 14 x IEC320 C13 + 2 x IEC320 C19
Bank1-1: Ausgang 1 – 8; 7 x C13 + 1 x C19
Bank1-2: Ausgang 9 – 16; 7 x C13 + 1 x C19
Nennausgangsspannung100 – 120 V Wechselspannung100 – 240 V Wechselspannung100 – 240 V Wechselspannung
Maximaler Ausgangsstrom (Ausgang)NEMA 5-15R: 15 A(max.)
NEMA 5-20R: 20 A (max.)C13: 15 A (max.)
C19: 20 A (max.)C13: 15 A (max.)
C19: 20 A (max.)
Maximaler Ausgangsstrom (Bank)20 A (max.)20 A (max.)16 A (max.)
Maximaler Ausgangsstrom (gesamt)20 A (max.)20 A (max.)16 A (max.)
Schutzschalter1 x 20-A-Trennschalter ohne Sicherung1 x 20-A-Trennschalter ohne Sicherung1 x 16-A-Trennschalter ohne Sicherung
MessungÜberwachung von Strom, Spannung, VA , PF und kWh BankniveauÜberwachung von Strom, Spannung, VA, PF und kWh BankniveauÜberwachung von Strom, Spannung, VA, PF und kWh Bankniveau
AusgangswechselJa
JaJa
Umgebungssensorports222
MessgenauigkeitSpannungsbereich: 100 ~ 250 V Wechselspannung +/-1 %
Leistungsbereich: 100 W ~ Maximalkapazität +/- 2 %
Strombereich: 0,1 ~ 1 A +/- 0,1 A, 1 ~ 20 A +/- 1 %Spannungsbereich: 100 ~ 250 V Wechselspannung +/-1 %
Leistungsbereich: 100 W ~ Maximalkapazität +/- 2 %
Strombereich: 0,1 ~ 1 A +/- 0,1 A, 1 ~ 20 A +/- 1 %Spannungsbereich: 100 ~ 250 V Wechselspannung +/-1 %
Leistungsbereich: 100 W ~ Maximalkapazität +/- 2 %
Strombereich: 0,1 ~ 1 A +/- 0,1 A, 1 ~ 20 A +/- 1 %
Physikalische Eigenschaften
Abmessungen (L x B x H)132.48 x 6.60 x 4.40 cm
(52.16 x 2.6 x 1.73 in.)132.48 x 6.60 x 4.40 cm
(52.16 x 2.6 x 1.73 in.)132.48 x 6.60 x 4.40 cm
(52.16 x 2.6 x 1.73 in.)
Gewicht3.73 kg ( 8.22 lb )3.73 kg ( 8.22 lb )3.73 kg ( 8.22 lb )
Netzkabellänge3 m3 m3 m
Umgebung
Temperatur (Betrieb / Lagerung)0–50°C / -20–60°C0–50°C / -20–60°C0–40°C / -20–60°C
Feuchtigkeit (Betrieb und Lagerung)0 – 80 % relative Luftfeuchte, nicht kondensierend0 – 80 % relative Luftfeuchte, nicht kondensierend0 – 80 % relative Luftfeuchte, nicht kondensierend
Konformität
EMV-VerifizierungFCC, andere auf AnfrageFCC, andere auf AnfrageCE, C-Tick, andere auf Anfrage
SicherheitsverifizierungcTUVus, PSE, andere auf AnfragecTUVus, PSE, andere auf AnfrageTÜV-CB, GOST, andere auf Anfrage



Anschlüsse und Schnittstellen
Anzahl der AC-Ausgänge	16 AC-Ausgänge
Stecker	C20-Koppler
AC-Steckertypen	C13-Koppler, C19-Koppler
Anzahl Ethernet-LAN-Anschlüsse (RJ-45)	1
Betriebsbedingungen
Betriebstemperatur	0 - 40 °C
Temperaturbereich bei Lagerung	-20 - 60 °C
Relative Luftfeuchtigkeit in Betrieb	0 - 80%
Luftfeuchtigkeit bei Lagerung	0 - 80%
Design
PDU-Typen	Messgerät, Geändert
Rack-Kapazität	0U
Produktfarbe	Schwarz
Energie
Nominale Eingang Spannung	100-240 V
AC Eingangsfrequenz	50-60 Hz
Stromstärke (maximal)	16 A
Ladekapazität	3680 VA
Energieschutzeigenschaften	Überlastschutz
Gewicht und Abmessungen
Breite	1324,8 mm
Tiefe	66 mm
Höhe	44 mm
Gewicht	4,27 kg
Lieferumfang
Mitgelieferte Kabel	AC
Betriebsanleitung
Rackmontageset
Logistikdaten
Nettogewicht Hauptkarton	4,27 kg
Umkartonbreite	187 mm
Umkartonlänge	1415 mm
Umkartonhöhe	179 mm
Bruttogewicht des Umkartons	6,02 kg
Anzahl Produkte pro Umkarton	1 Stück(e)
Management-Funktionen
Überwachung	Strom, Spannung
Unterstützte Netzwerkprotokolle	TCP/IP, UDP, HTTP, HTTPS, SSL, SMTP, DHCP, NTP, DNS, Ping, Telnet
Merkmale
Kabellänge	3 m
Unterstützte Sicherheitsalgorithmen	SNMP, SNMPv2, SNMPv3
LED-Anzeigen
Technische Daten
Breite Verpackung	0,187m
Ausgangsstrom	16A
Typ	PDU
Höhe Verpackung	0,179m
Anzahl C13-Buchsen	14
Max. Eingangsleistung	3680VA
Länge Verpackung	1,415m
Anzahl C19-Buchsen	2
Gewicht	5,972kg
Zuleitung	Netzkabel mit C19 Anschluss
Montage	Vertikal
Verpackungsvolumen	0,0474m³
Eingang CEE 16/32A
Schutzfunktion
Schaltfunktion
Mit Überspannungsschutz
Messfunktion
Eingang C14
Eingang C20
Verpackungsdaten
Paketgewicht	6 kg
Verpackungsbreite	187 mm
Verpackungstiefe	1415 mm
Verpackungshöhe	179 mm
Zertifikate
Zertifizierung	CE, C-Tick TUV-CB, GOST

---
