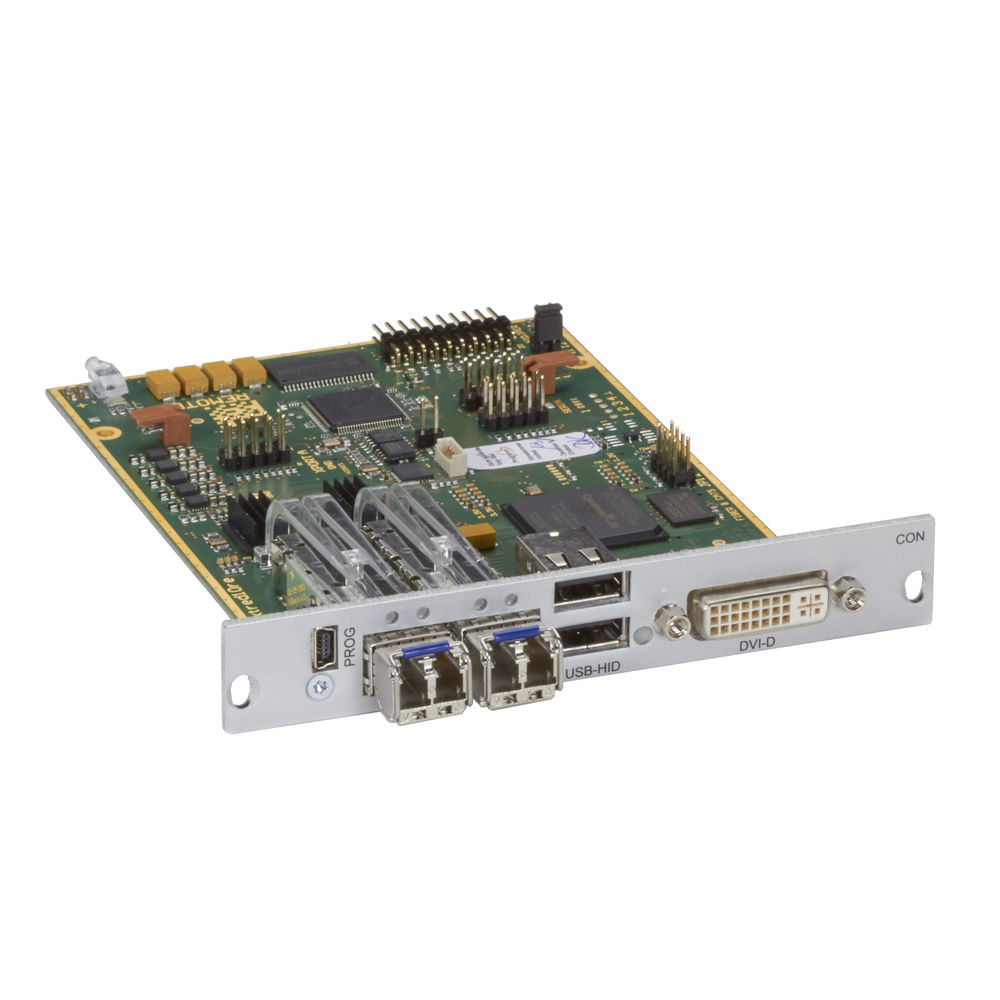

BlackBox ACX1MR-DHID-2S SM DKM Receiverkarte, Dual DVI plus USB HID für Modulargehäuse, Dual Singlemode content_copy

Das Produkt ACX1MR-DHID-2S von BlackBox ist ein modulares DKM Receiver-Basismodul für KVM-Extender-Systeme. Es dient zur Verlängerung von Video- und Peripheriesignalen über längere Distanzen, wobei die Signale über Glasfaserkabel übertragen werden. Das Modul ist speziell für den Einsatz in modularen DKM Extender-Gehäusen konzipiert, die in Desktop- oder 48,3 cm ( 19 Zoll )-Rack-Formaten verfügbar sind. Es ermöglicht die flexible Konfiguration von KVM-Systemen, indem es mit Transmittermodulen am Rechner und Receivermodulen an der Konsole kombiniert wird. Die Module können sowohl für Punkt-zu-Punkt-Verbindungen als auch in Matrix-Switching-Systemen der DKM FX und DKM FXC-Reihe eingesetzt werden.

Einsatzbereiche
Das Modul ist für professionelle IT-Infrastrukturen konzipiert, in denen eine zentrale Steuerung von Arbeitsstationen über längere Entfernungen erforderlich ist. Typische Einsatzszenarien umfassen Rechenzentren, Kontrollräume, Medienzentren oder andere Umgebungen, in denen mehrere Computer von einem zentralen Arbeitsplatz aus bedient werden müssen. Die Verwendung von Glasfaserkabeln ermöglicht eine zuverlässige Signalübertragung über Entfernungen bis zu 10 km, was es für großflächige Anlagen geeignet macht.

Funktionen und Ausstattung im Detail
Das ACX1MR-DHID-2S bietet einen DVI-I-Videoanschluss, der sowohl digitale DVI-Signale als auch analoge VGA-Signale unterstützt. Dies ermöglicht die Verbindung mit einer Vielzahl von Grafikkarten und Monitoren. Zusätzlich sind zwei USB HID-Anschlüsse (Tastatur und Maus) integriert, die die Steuerung des angeschlossenen Computers ermöglichen. Die Verbindung zum Transmittermodul erfolgt über zwei LC-Glasfaseranschlüsse, die für Singlemode-Fasern ausgelegt sind. Die Module sind so gestaltet, dass sie in einem modularen Gehäuse mit mehreren Steckplätzen installiert werden können, wobei mindestens ein Basismodul pro Gehäuse erforderlich ist.

Technik verständlich erklärt
Die Signalübertragung erfolgt über digitale Glasfaserkabel, wodurch keine Qualitätsverluste bei der Übertragung auftreten. Die Auflösung wird pixelgenau übertragen, wobei das Modul für DVI-I-Signale Auflösungen bis zu 2048 x 1152 unterstützt. Die Verwendung von Singlemode-Glasfaser ermöglicht eine Reichweite von bis zu 10 km, was für Anwendungen in großen Gebäuden oder zwischen Standorten geeignet ist. Die Bandbreite beträgt 1 Gbps, was ausreichend ist, um die Anforderungen an die Video- und Peripherieübertragung zu erfüllen. Die integrierten USB HID-Anschlüsse sorgen für eine reibungslose Steuerung der peripheren Geräte.

Kompatibilität und Zubehör
Das Modul ist speziell für die Verwendung in modularen DKM Extender-Gehäusen entwickelt. Es kann mit verschiedenen Transmittermodulen kombiniert werden, um ein vollständiges KVM-System zu bilden. Die Kompatibilität mit den DKM FX und DKM FXC Matrix-Switching-Systemen erweitert die Einsatzmöglichkeiten. Die Verwendung von Singlemode-Glasfaserkabeln ist erforderlich, um die maximale Reichweite von 10 km zu erreichen. Die Module sind TAA-konform, wobei die Angabe „außer ACX2MT-DLHS-2S“ auf eine Ausnahme hinweist, die jedoch nicht auf das vorliegende Modell zutrifft.

Montage und Installation
Die Installation erfolgt durch Einsetzen des Moduls in ein geeignetes DKM-Extender-Gehäuse, das entweder als Desktop-Gehäuse mit zwei, vier oder sechs Steckplätzen oder als 48,3 cm ( 19 Zoll )-Rack-Gehäuse mit 21 Steckplätzen verfügbar ist. Die Verkabelung erfolgt über die integrierten LC-Glasfaseranschlüsse und die USB-Anschlüsse. Die Module sind für den Einsatz in professionellen IT-Umgebungen ausgelegt und erfordern keine spezielle Werkzeugausstattung zur Montage. Die Konfiguration erfolgt über die zugehörigen Transmitter- und Receivermodule.

Vorteile im Betrieb
Die modulare Bauweise ermöglicht eine flexible Anpassung an die jeweiligen Anforderungen. Die Verwendung von Glasfaserkabeln sorgt für eine hohe Signalqualität und eine lange Reichweite. Die pixelgenaue Übertragung der Auflösung gewährleistet eine klare Darstellung auf dem Monitor. Die integrierten USB HID-Anschlüsse ermöglichen eine direkte Steuerung der Tastatur und Maus, was die Benutzerfreundlichkeit erhöht. Die 2-Jahres-Double-Diamond-Garantie bietet zusätzliche Sicherheit für den Betrieb.

Allgemein
Videoanschluss	DVI-I
USB-Anschlüsse	2 HID (Tastatur/Maus)
Faseranschluss	2 LC (Singlemode)
Bandbreite	1 Gbps
Reichweite	10 km
Auflösung	2048 x 1152
Kompatibilität	modulare DKM Extender-Gehäuse
Gehäuseform	modular

---
