BlackBox KV1403A ServSwitch CX SAM USB & Audio content_copy

Der Server Access Module (SAM) Typ KV1403A von BlackBox ist ein Zubehörmodul für KVM-Switch-Systeme, das Server über CATx-Kabel mit einem ServSwitch-System verbindet. Es dient der zentralen Steuerung mehrerer Server über einen gemeinsamen Bildschirm, Tastatur und Maus, wobei die Server bis zu 50 Metern vom Switch entfernt platziert werden können. Das Modul ist speziell für USB-basierte Server konzipiert und bietet gleichzeitig eine Audioübertragung über einen 3,5-mm-Klinkenstecker. Die Verbindung erfolgt über ein RJ-45-Steckverbinder, der mit einem günstigen CATx-Kabel an den Server-Port des ServSwitch angeschlossen wird. Dies ermöglicht eine kosteneffiziente und einfache Installation ohne zusätzliche Stromversorgung, da das Modul über die CPU-Schnittstelle gespeist wird.

Einsatzbereiche
Das SAM KV1403A wird in Serverumgebungen eingesetzt, in denen eine zentrale, überwachbare Steuerung mehrerer Rechner erforderlich ist. Es ist besonders geeignet für IT-Infrastrukturen in Rechenzentren, Serverräumen oder Büroanlagen, wo die physische Nähe der Server zum Bedienplatz nicht gegeben ist. Die maximale Entfernung von 50 Metern ermöglicht eine flexible Platzierung der Server, beispielsweise in einem separaten Serverraum, während der Bediener am Hauptarbeitsplatz bleibt. Die Unterstützung von Audio über den 3,5-mm-Klinkenstecker macht das Modul auch für Anwendungen geeignet, bei denen Tonübertragung erforderlich ist, wie z. B. bei der Wartung von Systemen mit integrierten Lautsprechern oder bei der Übertragung von Systemmeldungen.

Funktionen und Ausstattung im Detail

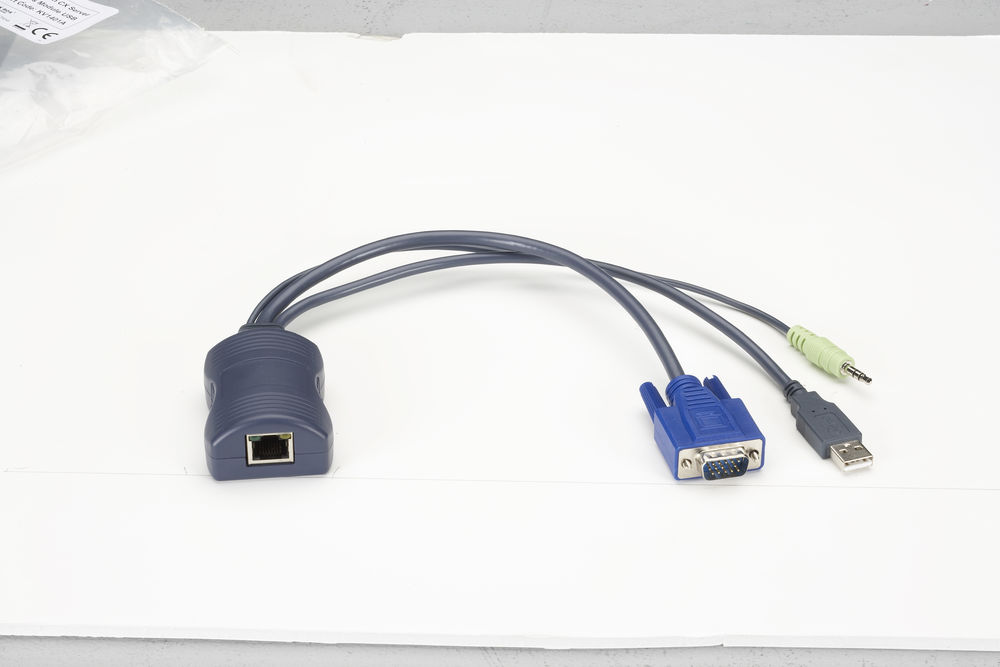

Das Modul verfügt über einen USB-Typ-A-Stecker (Männlich) für die Tastatur- und Mausverbindung, einen HD15-Stecker (Männlich) für den Bildschirmanschluss und einen 3,5-mm-Audioausgang. Diese Anschlüsse ermöglichen die direkte Verbindung mit einem Standard-PC oder Server, der über USB-Peripherie und einen VGA-Bildschirmanschluss verfügt. Die Verbindung zum ServSwitch erfolgt über einen RJ-45-Anschluss, der mit einem CATx-Kabel (z. B. Cat 5e oder Cat 6) verbunden wird. Die maximale Auflösung beträgt 1900 x 1440 Pixel, was für die meisten Büro- und Serveranwendungen ausreichend ist. Die „Keep alive“-Funktion sorgt dafür, dass das Modul auch dann weiterhin Strom erhält, wenn der ServSwitch ausfällt, sodass die Serververbindung nicht vollständig unterbrochen wird.

Technik verständlich erklärt
Das SAM arbeitet als lokaler Schnittstellenadapter, der die Signale von Tastatur, Maus und Bildschirm vom Server übernimmt und über das CATx-Kabel zum zentralen ServSwitch weiterleitet. Die Stromversorgung erfolgt über die CPU-Schnittstelle, was eine separate Stromversorgung entbehrlich macht. Die „Keep alive“-Funktion speichert die Energiezufuhr über einen internen Kondensator, sodass das Modul auch bei Ausfall des ServSwitch weiterhin aktiv bleibt. Dies ist besonders wichtig, um bei einem Stromausfall oder einem Ausfall des Switches die Serververbindung nicht vollständig zu verlieren. Die Firmware des Moduls ist flash-upgradefähig, was bedeutet, dass zukünftige Funktionserweiterungen oder Fehlerkorrekturen über Software-Updates implementiert werden können, ohne das Modul auszutauschen.

Kompatibilität und Zubehör
Das SAM KV1403A ist kompatibel mit den ServSwitch-Modellen CX, CX IP, CX Uno, CX Uno IP sowie mit CATmix-Extender-Empfängern. Es kann mit anderen SAM-Modulen gemischt betrieben werden, um unterschiedliche Servertypen (PS/2, USB, Sun) in einem System zu integrieren. Für jeden Server, der an den ServSwitch angeschlossen werden soll, ist ein eigenes SAM erforderlich. Die Verwendung von CATx-Kabeln (z. B. Cat 5e oder Cat 6) ist empfohlen, um die Signalqualität und die maximale Reichweite von 50 Metern zu gewährleisten.

Montage und Installation
Die Installation erfolgt durch Anschluss des SAMs direkt an den Server über die USB-, VGA- und Audioanschlüsse. Das RJ-45-Ende wird mit einem CATx-Kabel an den entsprechenden Server-Port des ServSwitch angeschlossen. Die Verkabelung ist einfach und erfordert keine speziellen Werkzeuge. Die Stromversorgung erfolgt über die CPU-Schnittstelle, sodass keine zusätzliche Stromquelle benötigt wird. Die „Keep alive“-Funktion sorgt für eine kontinuierliche Stromversorgung des Moduls, auch wenn der ServSwitch ausfällt.

Vorteile im Betrieb
Das SAM KV1403A ermöglicht eine flexible und kosteneffiziente Serververwaltung über größere Entfernungen. Die Verwendung von CATx-Kabeln reduziert die Installationskosten und vereinfacht die Verkabelung. Die „Keep alive“-Funktion erhöht die Zuverlässigkeit des Systems, da die Serververbindung auch bei Ausfall des ServSwitch erhalten bleibt. Die flash-upgradefähige Firmware ermöglicht zukünftige Erweiterungen ohne Hardware-Austausch. Die Unterstützung von Audio über den 3,5-mm-Klinkenstecker erweitert die Funktionalität für Anwendungen, bei denen Tonübertragung erforderlich ist.

Allgemein
Maximale Entfernung	50 m
Maximale Auflösung	1900 x 1440
Anschlüsse	(1) RJ-45, (1) USB Type A M, (1) HD15 M, (1) 3.5mm audio jack
Kompatibilität	ServSwitch CX, CX IP, CX Uno, CX Uno IP, CATmix extender receivers

---
