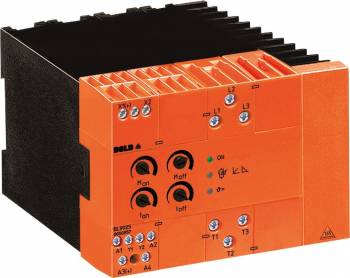

Dold 0050957 BL9025 3AC200-480V 50/60Hz 11kW Sanftanlaufgerät content_copy

Das Dold Sanftanlaufgerät BL9025 3AC200-480V 50/60HZ 11KW ist ein elektronisches Steuergerät zur sanften An- und Abfahrt von Drehstrom-Asynchronmotoren. Es dient der Reduzierung mechanischer Belastungen im Antriebssystem, insbesondere bei Motoren mit einer Nennleistung von 11 kW bei einer Motorspannung von 3AC 400 V. Das Gerät ermöglicht einen ruckfreien Anlauf durch kontrollierte Steuerung der Motorphasen, wodurch das Anlaufdrehmoment schrittweise aufgebaut wird. Dies schützt Antriebselemente wie Getriebe, Riemen oder Ketten vor plötzlichen mechanischen Belastungen, die beim direkten Einschalten auftreten könnten. Nach dem Hochlauf werden die Thyristoren im Gerät über interne Relaiskontakte überbrückt, um Verlustleistungen und Wärmeentwicklung zu minimieren.

Einsatzbereiche
Das Gerät ist für industrielle Antriebe konzipiert, insbesondere für Maschinen mit Getriebe-, Riemen- oder Kettenantrieb, Förderbänder, Lüfter, Pumpen, Kompressoren, Holzbearbeitungsmaschinen, Zentrifugen sowie Verpackungsmaschinen und Türantriebe. Die Anwendung erfolgt in Umgebungen, in denen ein sanfter An- und Abtrieb erforderlich ist, um die Lebensdauer der mechanischen Komponenten zu verlängern und Schäden durch plötzliche Drehmomentänderungen zu vermeiden.

Funktionen und Ausstattung im Detail
Das BL9025 verfügt über eine Sanftanlauf- und Sanftauslauffunktion, wobei die Anlauf- und Auslaufzeit sowie das Anfangs- und Auslaufdrehmoment getrennt einstellbar sind. Die Anlaufspannung kann zwischen 30 und 80 % eingestellt werden, die Anlauframpe beträgt 1 bis 10 Sekunden, die Auslaufspannung ebenfalls 30 bis 80 %, die Auslauframpe 1 bis 20 Sekunden. Die Temperaturüberwachung ist integriert und sorgt für einen sicheren Betrieb durch Erkennung von Überhitzung. Die Betriebszustände werden über LED-Anzeigen signalisiert: grüne LED für Netzspannung, gelbe LED für überbrückte Thyristoren und rote LED bei Temperaturfehlern. Die Steuerung erfolgt über einen galvanisch getrennten Steuereingang mit einem Spannungsbereich von AC/DC 24 bis 480 V.

Technik verständlich erklärt
Die Funktionsweise basiert auf einer 2-phasigen Motoransteuerung mittels Phasenanschnittsteuerung durch Thyristoren. Zwei der drei Motorphasen werden gesteuert, wodurch der Strom und damit das Drehmoment stetig ansteigen. Dies verhindert ein plötzliches Hochfahren des Motors und reduziert mechanische Belastungen. Nach dem Hochlauf wird der Stromkreis über Relaiskontakte überbrückt, um die Verlustleistung im Gerät zu minimieren. Die Sanftauslauffunktion verlängert die natürliche Abbremszeit des Motors, um ein ruckartiges Anhalten zu vermeiden. Die Hilfsspannung ist erforderlich und kann ausgewählt werden: AC 115 V, AC 230 V oder DC 24 V. Die maximale Lastspannung beträgt 3AC 480 V.

Kompatibilität und Zubehör
Das Gerät ist für 3-Phasen-Asynchronmotoren ausgelegt, die im Spannungsbereich von 3AC 200 bis 480 V betrieben werden. Die Nennfrequenz beträgt 50/60 Hz. Die Baubreite von 90 mm ermöglicht eine Montage in Standard-Schaltkästen. Die Betriebstemperatur liegt zwischen 0 und +40 °C, wobei bei höheren Temperaturen bis 60 °C die Startfrequenz entsprechend reduziert werden muss. Die Lagerung erfolgt bei -25 bis +75 °C. Die Geräte entsprechen der Norm IEC/EN 60947-4-2, Kategorie AC-53 b. Für Motoren bis 5,5 kW wird von Dold das Gerät BA 9018 oder BA 9019 empfohlen.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank oder einer Schalttafel. Die Baubreite von 90 mm ermöglicht eine Standardmontage. Die Verkabelung erfolgt an den Klemmen L1/L2/L3 (Netz) und T1/T2/T3 (Motor). Die Steuerung erfolgt über die Klemmen X1/X2. Die Hilfsspannung wird an A1/A2 oder A3/A4 angeschlossen. Die Verwendung von Halbleitersicherungen (50 A superflink) wird empfohlen, um das Gerät vor Überlastungen zu schützen. Die Geräte sind nicht für kapazitive Lasten, wie z. B. Leistungsfaktorkompensation am Ausgang, geeignet.

Vorteile im Betrieb
Durch die sanfte An- und Abfahrt wird die mechanische Belastung der Antriebselemente reduziert, was die Lebensdauer der Maschinen erhöht. Die integrierte Temperaturüberwachung sorgt für einen sicheren Betrieb. Die getrennte Einstellbarkeit von Anlauf- und Auslaufparametern ermöglicht eine anwendungsspezifische Anpassung. Die galvanische Trennung des Steuereingangs erhöht die Sicherheit und Störfestigkeit. Die LED-Anzeigen erleichtern die Diagnose im Betrieb. Die Betriebssicherheit wird durch die Einhaltung der Norm IEC/EN 60947-4-2 gewährleistet. Die maximale Schalthäufigkeit beträgt bei 3-fachem Nennstrom und 10 Sekunden Einschaltzeit 10 Startvorgänge pro Stunde bei 480 V Betriebsspannung.

Technische Daten
Baubreite	90 mm
Für 3 AC-Motoren, 400 V bis	11 kW
Lastspannung bis	3AC 480 V
Zusatzfunktionen	Temperaturüberwachung
Gerätetyp	BL 9025
Hilfsspannung erforderlich
Variante
Motor-Nennleistung	11 kW
Netz-/Motorspannung	3AC 200 - 480 V

---
