Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V
( 4.3 / 5 ) 4 Wertungen

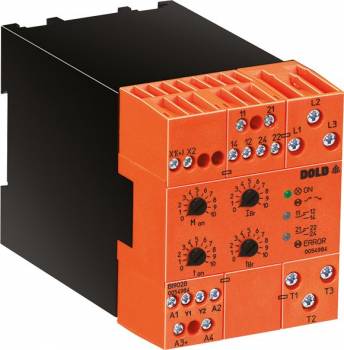

Dold 0055322
Abbildung kann vom Original abweichen !
679,74 EUR
( 808,89 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
oder ab 14,88 EUR monatl. Leasingrate
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V
Datenblatt:file_download Download
Lieske-Nr.:1583170
Hersteller-Nr.: 0055322
EAN-Code: 4030641553227
Gewicht:0.84 kg
Typ:BI9028.38/001 3AC200-480V UH AC230V
Staffelpreise netto
Ab AnzahlPreis pro Stück
3669,54 EUR
6659,35 EUR
9649,15 EUR
12638,96 EUR

Produktinformationen zu Dold 0055322:

Das Dold Sanftanlaufgerät mit Bremsfunktion BI9028.38/001 ist ein elektronisches Steuergerät für den sanften Anlauf und das Bremsen von Drehstrom- und Asynchronmotoren. Es ist für Netz- und Motorspannungen im Bereich 3AC 200–480 V ausgelegt und verfügt über eine Hilfsspannung von AC 230 V. Die maximale Motorleistung beträgt 15 kW bei 3 AC 400 V, wobei die spezifizierte Variante für 11 kW ausgelegt ist. Das Gerät entspricht der Norm IEC/EN 60947-4-2 und ist mit UKCA-Zulassung versehen. Es wird in industriellen Anwendungen eingesetzt, wo ein ruckfreier Motorstart und eine kontrollierte Bremsung erforderlich sind, um mechanische Belastungen zu minimieren.

Einsatzbereiche
Das Gerät ist für Maschinen mit Getriebe-, Riemen- und Kettenantrieben geeignet, ebenso für Förderbänder, Lüfter, Pumpen, Kompressoren, Holzbearbeitungsmaschinen, Zentrifugen, Verpackungsmaschinen und Türantriebe. In diesen Anwendungen sorgt es für einen sanften Anlauf, der mechanische Komponenten schont, und ermöglicht eine kontrollierte Bremsung, um unerwünschte Bewegungen oder Schäden zu vermeiden.

Funktionen und Ausstattung im Detail
Das BI9028.38/001 arbeitet mit einer 2-phasigen Motoransteuerung, bei der zwei Motorphasen über Thyristoren gesteuert werden, um den Strom und das Drehmoment stetig ansteigen zu lassen. Dadurch wird ein ruckfreier Hochlauf des Motors gewährleistet. Die Anlauf- und Bremszeit sowie das Anlauf- und Bremsmoment können unabhängig voneinander eingestellt werden. Die Steuerung erfolgt über potentialfreie Kontakte für Start (X1/X4) und Stop (X3/X4) bzw. Motor Ein (X1/X4) und Bremse Ein (X3/X4). Die Kontaktausstattung umfasst 2 x 1 Wechsler. Ein galvanisch getrennter Steuereingang mit einem Spannungsbereich bis AC/DC 230 V ermöglicht eine flexible Integration in bestehende Steuerungen.

Technik verständlich erklärt
Die Leistungselektronik des Geräts nutzt eine Phasenanschnittsteuerung, bei der die Spannung an den Motorphasen schrittweise erhöht wird, um den Strom und das Drehmoment kontrolliert anzufahren. Dies verhindert hohe Anlaufströme und mechanische Belastungen. Die Bremsfunktion erfolgt ebenfalls über die elektronische Steuerung der Motorphasen, wodurch der Motor kontrolliert abgebremst wird. Die Netzüberwachung erkennt Phasenausfall und falsche Phasenfolge, um Schäden zu vermeiden. Die Temperaturüberwachung ermöglicht die Erfassung der Motortemperatur über einen Thermistor (P1/P2/P3), wobei die Funktion nur bei bestimmten Varianten verfügbar ist.

Kompatibilität und Zubehör
Das Gerät ist für 3-Phasen-Motoren ausgelegt und erfordert eine Hilfsspannung von AC 230 V. Es ist mit drei Hilfsspannungen bis 230 V ausgestattet, wobei eine davon als DC 24 V verfügbar ist. Die Ansteuerung erfolgt über die Klemmen X1 bis X4, wobei die Signale Start und Stop über potentialfreie Kontakte erfolgen. Die Status- und Fehlermeldung erfolgt über zwei Melderelais (Kontakte 11-12-14 und 21-22-24) sowie über LED-Anzeigen. Die Baubreite beträgt 90 mm, was es für den Einsatz in Schaltschränken geeignet macht.

Montage und Installation
Die Montage erfolgt in einem Schaltschrank, wobei die Baubreite von 90 mm berücksichtigt werden muss. Die Verdrahtung erfolgt über die vorgesehenen Anschlussklemmen: L1, L2, L3 für die Netzspannung, T1, T2, T3 für den Motoranschluss, A1/A2 für die Hilfsspannung, A3(+)/A4 für die DC 24 V-Hilfsspannung, sowie X1 bis X4 für die Steuerung. Die LED-Anzeigen (grün und gelb) dienen zur visuellen Statusanzeige. Die Einstellungen für Anlauf- und Bremszeit sowie -moment erfolgen über die Bedienelemente am Gerät.

Vorteile im Betrieb
Das Gerät ermöglicht einen sanften Anlauf und eine kontrollierte Bremsung in einem Gerät, wodurch die Lebensdauer der Antriebskomponenten verlängert wird. Die einfache Verdrahtung und die Platzersparnis durch die Integration von Anlauf- und Bremsfunktion in einem Gerät reduzieren die Installations- und Wartungskosten. Die Netz- und Temperaturüberwachung erhöht die Betriebssicherheit. Die galvanische Trennung des Steuereingangs und die Unterstützung von AC/DC 230 V erweitern die Einsatzmöglichkeiten in verschiedenen Steuerungsumgebungen. Die LED-Anzeigen und die Melderelais ermöglichen eine schnelle Fehlerdiagnose und Statusüberwachung im Betrieb.

Technische Daten
Baubreite90 mm
Für 3 AC-Motoren, 400 V bis15 kW
Lastspannung bis3AC 480 V
ZusatzfunktionenNetzüberwachung, Temperaturüberwachung
GerätetypBI 9028
Hilfsspannung erforderlichJa
MeldeausgangJa
Variante
HilfsspannungAC 230 V
Kontaktbestückung2 x 1 Wechsler
Motor-Nennleistung11 kW
Netz-/Motorspannung3AC 200 - 480 V
Zulassungen und KennzeichenUKCA
VariantePotentialfreie Steuerkontakte für Start (X1/X4) und Stop (X3/X4) bzw. Motor Ein (X1/X4) und Bremse Ein (X3/X4)


Produktdatenblatt
Datenblatt zu Dold 0055322, EAN: 4030641553227

Fragen & Antworten

Wie ist die Lieferzeit von Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V ?

Der Artikel Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0055322 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0055322 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 11 kW DC24V für nur 669,54 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
