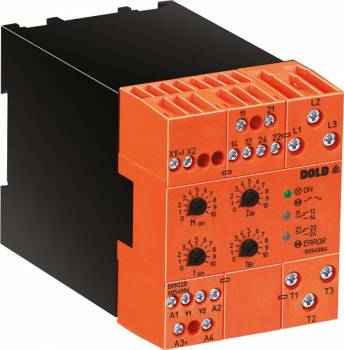

Dold 0056196 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 15 kW DC24V
|
729,99 EUR |
|||||||||||
|
( 868,69 EUR inkl. MwSt. ) zzgl. Versandkosten: 55,00 € |
|||||||||||
|
oder ab 15,98 EUR monatl. Leasingrate
|
|||||||||||
| Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline | |||||||||||
| Datenblatt: | file_download Download | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Lieske-Nr.: | 1583169 | ||||||||||
| Hersteller-Nr.: | 0056196 | ||||||||||
| EAN-Code: | 4030641561963 | ||||||||||
| Gewicht: | 0.84 kg | ||||||||||
| Typ: | BI9028.38/001 3AC200-480V UH AC230V | ||||||||||
|
Staffelpreise netto
|
|||||||||||
Produktinformationen zu Dold 0056196:
Einsatzbereiche
Das Gerät wird in Anlagen eingesetzt, die eine sanfte Motoransteuerung und Bremse erfordern, um mechanische Belastungen zu minimieren. Dazu gehören Maschinen mit Getriebe-, Riemen- oder Kettenantrieben, Förderbänder, Lüfter, Pumpen, Kompressoren, Holzbearbeitungsmaschinen, Zentrifugen, Verpackungsmaschinen sowie Türantriebe. Die Anwendung ist insbesondere dort sinnvoll, wo ein direkter Anlauf oder plötzliches Bremsen zu mechanischen Spannungen oder Schäden führen könnte.
Funktionen und Ausstattung im Detail
Das BI9028.38/001 ermöglicht einen sanften Anlauf und eine kontrollierte Bremsung in einem Gerät. Die Steuerung erfolgt über zwei Motorphasen, die mittels Phasenanschnittsteuerung durch Thyristoren gesteuert werden. Dadurch steigen die Ströme und das Motordrehmoment stetig an, was einen ruckfreien Hochlauf gewährleistet. Die Anlauf- und Bremszeit sowie das Anlauf- und Bremsmoment können unabhängig voneinander eingestellt werden. Die Steuerkontakte sind potentialfrei und dienen zur Signalisierung von Start (X1/X4) und Stop (X3/X4) oder Motor Ein (X1/X4) und Bremse Ein (X3/X4). Die Kontaktbestückung umfasst 2 x 1 Wechsler.
Technik verständlich erklärt
Die Leistungselektronik des Geräts arbeitet mit einer 2-phasigen Motoransteuerung, bei der zwei der drei Motorphasen über Thyristoren gesteuert werden. Die dritte Phase wird direkt angeschlossen. Dies ermöglicht eine kontrollierte Stromzufuhr, die das Anlaufmoment reduziert und so mechanische Belastungen im Antrieb minimiert. Die Netzüberwachung erkennt Phasenausfall und falsche Phasenfolge, wodurch Schäden am Motor oder im Antrieb verhindert werden. Die Temperaturüberwachung erfolgt über einen Thermistor-Eingang (P1, P2, P3), der optional genutzt werden kann. Die LED-Anzeigen signalisieren den Betriebszustand: Eine grüne LED leuchtet dauerhaft, wenn die Hilfsspannung anliegt, und blinkt während Anlauf und Bremsung. Eine gelbe LED zeigt den Zustand der Melderelais an.
Kompatibilität und Zubehör
Das Gerät ist für 3-Phasen-Motoren ausgelegt, die im Spannungsbereich von 3AC 200 bis 480 V betrieben werden. Es erfordert eine Hilfsspannung von AC 230 V, kann aber auch mit DC 24 V betrieben werden. Die Netzüberwachung und die Temperaturüberwachung sind integrierte Funktionen. Die Melderelais (2 x 1 Wechsler) dienen zur Status- und Fehlermeldung. Es ist kein externes Motor- oder Bremsschütz erforderlich, da die Funktionen im Gerät integriert sind.
Montage und Installation
Das Gerät wird in Schaltschränken montiert und ist für eine Montage in Standard-Schalttafeln ausgelegt. Die Baubreite von 90 mm ermöglicht eine kompakte Platzierung. Die Anschlussklemmen sind klar beschriftet: A1/A2 für die Hilfsspannung, A3(+)/A4 für DC 24 V, X1/X2/X3/X4 für die Steuerung, P1/P2/P3 für den Thermistor, 11/12/14 und 21/22/24 für die Melderelais, sowie T1/T2/T3 für die Motoranschlüsse. Die Verdrahtung erfolgt nach den im Datenblatt enthaltenen Schaltplänen.
Vorteile im Betrieb
Durch die integrierte Sanftanlauf- und Bremsfunktion wird die Lebensdauer von Antriebskomponenten verlängert, da mechanische Belastungen beim Anlauf und Bremsen reduziert werden. Die einfache Verdrahtung und die galvanisch getrennte Steuerung mit einem Spannungsbereich bis AC/DC 230 V erleichtern die Installation. Die Netz- und Temperaturüberwachung erhöht die Betriebssicherheit. Die LED-Anzeigen ermöglichen eine schnelle Zustandsüberwachung ohne zusätzliche Messgeräte. Das Gerät ist für den Einsatz in industriellen Anlagen konzipiert, wo Zuverlässigkeit und Wartungsfreundlichkeit wichtig sind.
| Technische Daten | |
| Baubreite | 90 mm |
| Für 3 AC-Motoren, 400 V bis | 15 kW |
| Lastspannung bis | 3AC 480 V |
| Zusatzfunktionen | Netzüberwachung, Temperaturüberwachung |
| Gerätetyp | BI 9028 |
| Hilfsspannung erforderlich | |
| Meldeausgang | |
| Variante | |
| Hilfsspannung | AC 230 V |
| Kontaktbestückung | 2 x 1 Wechsler |
| Motor-Nennleistung | 15 kW |
| Netz-/Motorspannung | 3AC 200 - 480 V |
| Zulassungen und Kennzeichen | UKCA |
| Variante | Potentialfreie Steuerkontakte für Start (X1/X4) und Stop (X3/X4) bzw. Motor Ein (X1/X4) und Bremse Ein (X3/X4) |
Fragen & Antworten
Wie ist die Lieferzeit von Dold 0056196 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 15 kW DC24V ?
Der Artikel Dold 0056196 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 15 kW DC24V ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.
Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Dold 0056196 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.
Wie kann ich den Artikel zu einem günstigeren Preis kaufen?
Wir bieten Ihnen an Dold 0056196 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 15 kW DC24V bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Dold 0056196 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 15 kW DC24V können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.
Darüber hinaus können Sie mit unseren attraktiven Staffelpreisen bei jedem Einkauf sparen. Schon ab 3 Stück bieten wir Dold 0056196 BI9028.38/001 3AC200-480V UH AC230V Sanftanlaufbremse 15 kW DC24V für nur 719,04 EUR pro Stückan. Je mehr Sie bestellen, desto günstiger wird Ihr Einkauf.
Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
