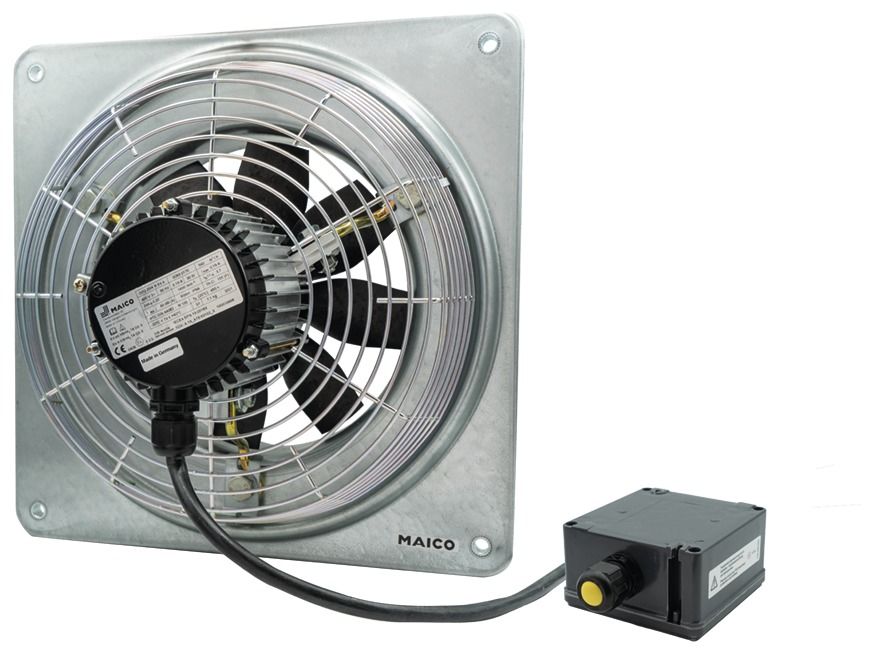

Maico DZQ 40/6 B E Ex e AxialWandventilator Wandpl. DN400 0083.0180

Produktausführung: Drehstrommotor, Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X. Für Einsatztemperaturen von -20 °C <= Ta <= +40 °C. Für Be- oder Entlüftung umschaltbar. Besondere Eigenschaften: Axial-Wandventilator, explosionsgeschützt, Medium Gas. Explosionsschutz und Zulassungen nach ATEX und IECEx. Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. Für Zonen 1 und 2. Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. Schutzart IP 64. Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. Einbau in jeder Lage möglich. Typenreihe: EZQ / DZQ .. Ex e mit quadratischer Wandplatte. EZS / DZS .. Ex e mit Stahlwandring. Laufrad: Axiallaufrad aus leitfähigem Kunststoff. Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694. Förderrichtung: Die Förderrichtung ist gekennzeichnet. Standard Abluftbetrieb, Förderrichtung über Motor saugend. Drehstrommotor: Robuster Drehstrommotor mit Kugellager, wartungsfrei. Reversierbar. Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. Betriebsart S1 (Dauerbetrieb). Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex... Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen. Elektrischer Anschluss: EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel: DZQ 40/6 B Ex e, Ausführung: Quadratische Wandplatte, Fördervolumen: 2740 m3/h, Drehzahl: 985 1/min, Laufradtyp: axial, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 95 W, cosphi: 0,25, INenn: 0,54 A, Imax bei UNenn: 0,56 A, Schutzart: IP 64, Wärmeklasse: F, Einbauort: Wand / Decke, Einbauart: Aufputz, Einbaulage: senkrecht / waagerecht, Material: Stahlblech, verzinkt, Material Gehäuse: Stahlblech, verzinkt, Farbe: verzinkt, Gewicht: 14,7 kg, Gewicht mit Verpackung: 17,79 kg, Nennweite: 400 mm, Breite: 580 mm, Höhe: 580 mm, Tiefe: 272 mm, Breite mit Verpackung: 615 mm, Höhe mit Verpackung: 615 mm, Tiefe mit Verpackung: 395 mm, EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G, EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb, Ta-Umgebungstemperatur: -20 °C <= Ta <= +40 °C, IA/IN: 3,2, Zeit tA: 240 sek, Betriebsart: S1, PTC DIN 44082: M 100, EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X, Temperaturklasse: T4, Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)
Typ: DZQ 40/6 B E Ex
